Plaats van herkomst: | China |
Merknaam: | Infineon |
Modelnummer: | FF50R12RT4 |
Min. bestelaantal: | 1 set |
---|---|
Verpakking Details: | Houten doos verpakking |
Levertijd: | 25 dagen na het ondertekenen van het contract |
Betalingscondities: | T/T |
Levering vermogen: | 1000sets |
VCES: | 1200V | IC nom: | 50A |
---|---|---|---|
ICRM: | 100A | Toepassingen: | Motoraandrijving |
Elektroeigenschappen: | Lage Omschakelingsverliezen | ||
Hoog licht: | hoge machts igbt module,automobieligbt |

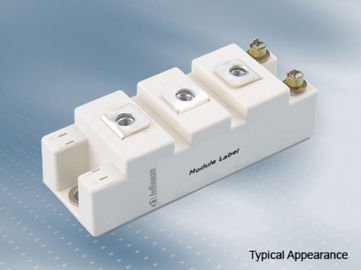

Infineonff50r12rt4 bekende 34 mm 1200V dubbele IGBT modules met snelle Gecontroleerde geul/fieldstop IGBT4 en Zender
Typische Toepassingen
• Hoge Machtsconvertors
• Motoraandrijving
• UPS-Systemen
Elektroeigenschappen
• Uitgebreide Verrichtingstemperatuur Tvj op
• Lage Omschakelingsverliezen
• Lage VCEsat
• Tvj op = 150°C
• VCEsat met positieve Temperatuurcoëfficiënt
Mechanische Eigenschappen
• Geïsoleerde Grondplaat
• Standaardhuisvesting
IGBT, Omschakelaar
Maximum Geschatte Waarden
Collector-zender voltage | Tvj = 25°C | VCES | 1200 | V |
Ononderbroken gelijkstroom-collectorstroom | TC = 100°C, maximum Tvj = 175°C | IC nom | 50 | A |
Herhaalde piekcollectorstroom | tP = 1 Mej. | ICRM | 100 | A |
Totale machtsdissipatie | TC = 25°C, maximum Tvj = 175°C | Ptot | 285 | W |
Poort-zender piekvoltage | VGES | +/-20 | V |
Kenmerkende Waarden
Collector-zender verzadigingsvoltage | IC = 50 A, VGE = 15 V Tvj = 25°C IC = 50 A, VGE = 15 V Tvj = 125°C IC = 50 A, VGE = 15 V Tvj = 150°C |
Gezeten VCE | 1,85 2,15 2,25 |
2,15 | V VV |
|
Het voltage van de poortdrempel | IC = 1,60 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | V |
Poortlast | VGE = -15 V… +15 V | QG | 0,38 | µC | ||
Interne poortweerstand | Tvj = 25°C | RGint | 4,0 | Ω | ||
Inputcapacitieve weerstand | F = 1 Mhz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 2,80 | N-F | ||
Omgekeerde overdrachtcapacitieve weerstand | F = 1 Mhz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 0,10 | N-F | ||
De collector-zender sneed stroom af | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | BEVRIEST | 1.0 | mA | ||
Poort-zender lekkagestroom | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 100 | Na | ||
De tijd van de inschakelenvertraging, aanleidinggevende lading | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
td | 0,13 0,15 0,15 |
µs µs µs |
||
Stijgingstijd, aanleidinggevende lading | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
RT | 0,02 0,03 0.035 |
µs µs µs |
||
De tijd van de productvertraging, aanleidinggevende lading | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
td weg | 0,30 0,38 0,40 |
µs µs µs |
||
Dalingstijd, aanleidinggevende lading | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
tf | 0.045 0,08 0,09 |
µs µs µs |
||
Het verlies van de inschakelenenergie per impuls | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25°C VGE = ±15 V, di/dt = 1300 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
Eeuwigheid | 4,50 6,50 7,50 |
19,0 30,0 36,0 |
||
Het verlies van de productenergie per impuls | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25°C VGE = ±15 V, du/dt = 3800 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
Eoff | 2,50 4,00 4,50 |
mJ mJ mJ |
||
Sc-gegevens | VGE ≤ 15 V, VCC = 800 V VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 150°C |
ISC | 180 | mJ mJ mJ |
||
Thermische weerstand, verbinding tegen geval | IGBT/per IGBT | RthJC | 0,53 | K/W | ||
Thermische weerstand, caseto heatsink | ELKE IGBT/PER IGBT λPaste = 1 W (m·K)/λgrease = 1 W (m·K) |
RthCH | 0.082 | K/W | ||
Temperatuur in de omschakelingsomstandigheden | Tvj op | -40 | 150 | °C |
