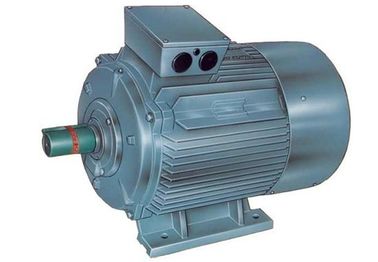

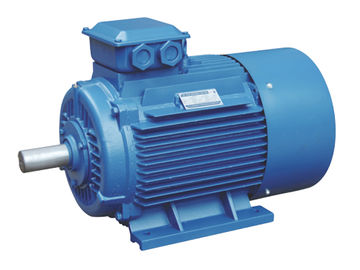

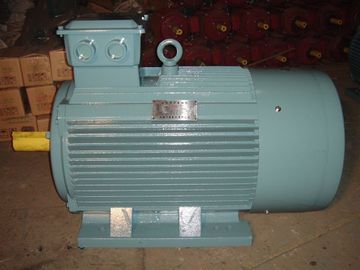

IEC60034 norm 3 asynchroon elektrische motormodel in drie stadia y2-631-2, y2-632-2, y2-711-2, y2-712-2, y2-801-2, y2-90l-2, y2-100l-2, y2-112m-2, y2-132s1-2, y2-132s2-2, y2-160m1-2, y2-160l-2 voor ventilators, pompen
Specificaties:
|
Model |
Output |
Volledige lading |
75%load |
Tstart/Tn |
Ist/In |
Tmax/Tn |
|||||
|
kW |
HP |
Huidig |
Snelheid |
Eff |
Macht |
Eff |
Macht |
||||
|
(a) |
(r/min) |
(%) |
Factor |
(%) |
Factor |
||||||
|
380V 50Hz Synchrone Snelheid 3000 r/min (2 polen) |
|||||||||||
|
Y2-631-2 |
0.18 |
0.25 |
0.53 |
2720 |
65 |
0.8 |
63.1 |
0.75 |
2.2 |
5.5 |
2.2 |
|
Y2-632-2 |
0.25 |
0.34 |
0.69 |
2720 |
68 |
0.81 |
65.1 |
0.76 |
2.2 |
5.5 |
2.2 |
|
Y2-711-2 |
0.37 |
0.5 |
0.99 |
2740 |
70 |
0.81 |
69 |
0.76 |
2.2 |
6.1 |
2.2 |
|
Y2-712-2 |
0.55 |
0.75 |
1.4 |
2740 |
73 |
0.82 |
71.2 |
0.7 |
2.2 |
6.1 |
2.3 |
|
Y2-801-2 |
0.75 |
1 |
1.83 |
2830 |
75 |
0.83 |
73 |
0.77 |
2.2 |
6.1 |
2.3 |
|
Y2-802-2 |
1.1 |
1.5 |
2.58 |
2830 |
77 |
0.84 |
75.1 |
0.78 |
2.2 |
7 |
2.3 |
|
Y2-jaren '90-2 |
1.5 |
2 |
3.43 |
2840 |
79 |
0.84 |
77 |
0.78 |
2.2 |
7 |
2.3 |
|
Y2-90l-2 |
2.2 |
3 |
4.85 |
2840 |
81 |
0.85 |
80 |
0.79 |
2.2 |
7 |
2.3 |
|
Y2-100l-2 |
3 |
4 |
6.31 |
2870 |
83 |
0.87 |
82 |
0.8 |
2.2 |
7.5 |
2.3 |
|
Y2-112m-2 |
4 |
5.5 |
7.1 |
2890 |
85 |
0.88 |
83.9 |
0.83 |
2.2 |
7.5 |
2.3 |
|
Y2-132s1-2 |
5.5 |
7.5 |
11 |
2900 |
86 |
0.88 |
84.2 |
0.83 |
2.2 |
7.5 |
2.3 |
|
Y2-132s2-2 |
7.5 |
10 |
14.9 |
2900 |
87 |
0.88 |
85.8 |
0.84 |
2.2 |
7.5 |
2.3 |
|
Y2-160m1-2 |
11 |
15 |
28.8 |
2930 |
88 |
0.89 |
86.6 |
0. 84 |
2.2 |
7.5 |
2.3 |
|
Y2-160m2-2 |
15 |
20 |
34.7 |
2930 |
89 |
0.89 |
87.9 |
0.84 |
2.2 |
7.5 |
2.3 |
|
Y2-160l-2 |
18.5 |
25 |
34.7 |
2930 |
90 |
0.9 |
89.8 |
0.86 |
2.2 |
7.5 |
2.3 |
|
Y2-180m-2 |
22 |
30 |
41 |
2940 |
90 |
0.9 |
88.9 |
0.86 |
2 |
7.5 |
2.3 |
|
Y2-200l1-2 |
30 |
40 |
55.5 |
2950 |
91.2 |
0.9 |
89.4 |
0.85 |
2 |
7.5 |
2.3 |
|
Y2-200l2-2 |
37 |
50 |
67.9 |
2950 |
92 |
0.9 |
91 |
0.86 |
2 |
7.5 |
2.3 |
|
Y2-225m-2 |
45 |
60 |
82.3 |
2970 |
92.3 |
0.9 |
90.5 |
0.85 |
2 |
7.5 |
2.3 |
|
Y2-250m-2 |
55 |
75 |
101 |
2970 |
92.5 |
0.9 |
91.3 |
0.85 |
2 |
7.5 |
2.3 |
|
Y2-280s-2 |
77 |
100 |
134 |
2970 |
93 |
0.9 |
91.9 |
0.86 |
2 |
7.5 |
2.3 |
|
Y2-280m-2 |
90 |
125 |
160 |
2970 |
93.8 |
0.91 |
92.6 |
0.87 |
2 |
7.5 |
2.3 |
Beschrijving:
Nominale spanning: 380V of op verzoek, schatte frequentie: 50Hz of 60Hz
Verbinding: Ster-verbinding voor 3KW of minder terwijl delta-verbinding voor 4KW of meer. Plicht/Classificatie: Ononderbroken (S1).
Isolatieklasse: F, wordt de temperatuurstijging van stator het winden onderzocht bij 80K (door weerstandsmethode). Beschermingsklasse: Het belangrijkste lichaam van de motor is IP54, bereikt de einddoos IP55
Het koelen methode: ICO141 (die door SELF-FAN wordt gekoeld)
Elektromagnetisch verbeteren en bouwontwerp, met geringe geluidssterkte en weinig trilling.
Exploitatievoorwaarden
Omgevingstemperatuur: -15℃≤θ≤40℃
Hoogte: overschrijdend geen 1000meters boven overzees - niveau.
Relatieve vochtigheid minder dan 90%.
Beschikbaar type
Kader H63 aan 315, 2/4/6/8 polen, Nominaal vermogen: 0.12KW-200KW
B3/B5/B14/B35/B34 steun; Opzettende afmetingen volgens IEC60034-norm
Voordeel:
1. Nieuw ontwerp
2. Mooie modellering
3. Compacte structuur
4. Met geringe geluidssterkte, hoog rendement
5. Grote torsie
6. Uitstekende beginnende prestaties
7. Het gemakkelijke dienen
Toepassing:
Y2 motoren worden de in drie stadia van de reeksinductie wijd gebruikt zoals drijfmateriaal van divers mechanisme zoals: werktuigmachines, ventilators, pompen, compressoren, vervoerders, landbouw en voedselverwerking.
