Hoog licht: | vertraging tijd Relais,power control relay |
---|

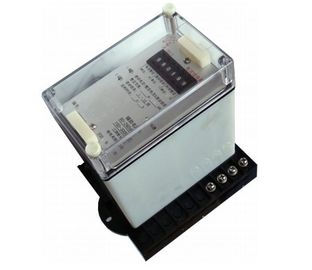

ANTI-STOOR RELAIS VAN DE DE TIJD HUIDIGE BESCHERMING VAN DE VERMOGENS JL-8D REEKS HET WELOMLIJNDE (JL-8D/5X2)
Jl-8D wordt het de grens huidige relais van de reeks defimite-tijd gebruikt als beginnend deel van de relaisbescherming aangezien AC de kring van machtssysteem of kort overbelast, geeft een waakzaam teken of afsneed foutendelen
Type het noemen
JL-8D/□ X □□□□□
Shell-type: 3 prominente & mobiele terminalsshell; 4 jk-1; 5 cj-1
Auxilarymacht: Een 110V-220VAC gelijkstroom (anderen door orde)
Signaalcontacten: 1 contact 2 van het withousignaal met een signaalcontact
Tijdwaaier: 1 0.01s-0.99s; 2 0.1s-9.9s
Huidige waaier: 1 0.1A-9.9A; 2 1A-30A (anderen door orde)
De code van het combinatierelais
Combinatievorm: 2 een combinatie van huidig relais,
een tijdrelais en een signaalrelais
Speciaal type van Jiang Ying Xinchangjiang RelayCO., Ltd
Het huidige relais van IC
Hoofd technologie-parameters:
1 huidige waaier 0.1A-9.9A, eenheid 0.1A; 1A-30A, eenheid 1A (anderen door orde)
Tijdwaaier 0.01s-0.99s, eenheid 0.01s; 0.1s-9.9s, eenheid 0.1s (anderen door orde)
2 Auxilary-macht: 110V-220VAC gelijkstroom (anderen door orde)
3 teruggestelde Verhouding 0.9~0.97
4 wijzigingsfouten ≤2%
5 machtsconsumptie ﹤4W.
6 contactcapaciteit
Het signaal contacteert: 30VDC 5A; 250VAC 5A
Hoofdcontact: 250VAC COSФ=1.0 5A
250VDC het maken van 5A
het breken τ=5mS 500W van 250VDC
8 isolatieweerstand
Elke het relais wordt elektrische terminals samen verbonden. Aan het deel van niet-elektrificatiemetallicoutside
of shell, zijn geïsoleerde weerstand is minder dan 300MΩ die door tramegger met het openen van voltage wordt gemeten is 500V.
9 middelgrote intensiteit
Elke het relais wordt elektrische terminals samen verbonden. En het kan 2000Vaste 50Hz AC verdragen
voltage (virtuele waarde) aan shell van niet-elektrificatie metaal buitenpartor. Er is geen geïsoleerde analyse
of flashover fenomeen
10 anti-stoor vermogensrelais anti-storen is overeenstemming met DL478-92 (de <<Static Relaisbescherming en munt Tech>> van het Veiligheids auto-Apparaat)
