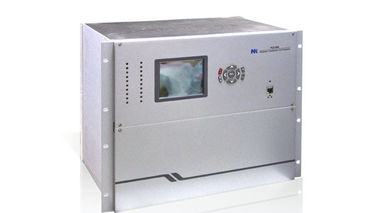

PC's-985 Generator Transformer eenheid beveiligingsrelais 87 g differentiële bescherming

PC-985 van de de Eenheidsbescherming van de generatortransformator het Relais87g Differentiële bescherming, Overstroombeveiliging, de bescherming van de welomlijnd-Tijdoverbelasting, de bescherming van de omgekeerd-Tijdoverbelasting

PC-985 bieden de volledige belangrijkste en reservebescherming van generator-transformator eenheden die uit generator, hoofdtransformator, gewoonlijk hulptransformator en opwekker of opwindingstransformator bestaat. Het steunt verbindingen aan conventionele CTs/VTs en Elektronische CTs/VTs, en in grote capaciteits turbo-dynamo, gasturbinegenerator en kernenergiegenerator met verschillende verbindingswijzen wijd gebruikt.

Voor essentiële een generator-transformator eenheid, kunnen twee reeksen van PC-985 worden gebruikt om gedupliceerde beschermingsconfiguratie te bereiken. Twee PC-985 gebruiks verschillende CT groepen, en de hoofd en reservebescherming in één PC-985 delen één CT groep.

Generatorbescherming

Differentiële bescherming. (87G)
De differentiële bescherming van DPFC. (87G)
Hoge gevoelige transversale differentiële bescherming. (87G)
Longitudinale nul-opeenvolging overvoltagebescherming voor interturnfout. (59N/60)
De richtingbescherming van DPFC voor inter-draaifout. (67)
Voltage gecontroleerde overstroombeveiliging. (50)
Phase-to-phase impedantiebescherming. (21G)
Extreme huidige het blokkeren functie bij generatorterminal.
Fundamentele nul-opeenvolging voltagebescherming voor de fout van de statoraarde. (64S)
Derde harmonische overvoltageverhouding bescherming voor de fout van de statoraarde. (64S)
Derde harmonische overvoltage differentiële bescherming voor de fout van de statoraarde. (64S)
100% stator aarde-fout bescherming met voltageinjectie. (64R)
Rotor één-punt aarde-fout bescherming. (64R1)
Rotor twee-punt aarde-fout bescherming. (64R2)
De overbelastingsbescherming van de welomlijnd-tijdstator. (jaren '50)
De overbelastingsbescherming van de omgekeerd-tijdstator. (51S)
De overbelastingsbescherming van de welomlijnd-tijd negatief-opeenvolging. (50Q)
De overbelastingsbescherming van de omgekeerd-tijd negatief-opeenvolging. (51Q)

Typische Toepassingen
Verlies-van-opwinding bescherming. (40)
Uit-van-stapbescherming. (78)
Overvoltagebescherming. (59)
De bescherming van de welomlijnd-tijd over--opwinding. (24)
De bescherming van de omgekeerd-tijd over--opwinding. (24)
Omgekeerd-machtsbescherming. (32R)
Low-power bescherming. (37G)
De opeenvolgende bescherming van de overhalen omgekeerd-macht. (32R)
Underfrequencybescherming. (81U)
Overfrequencybescherming. (81O)
Start/sluitingsbescherming van differentiële stroom.
Start/sluitingsbescherming van nul-equencevoltage.
Laag-Freuquencyoverstroombeveiliging. (50)
Achteloze activeringsbescherming. (50/27)
De bescherming van de brekermislukking. (50BF)
De functie van het voltagesaldo. (60)
VT kringssupervisie. (VTS)
CT kringssupervisie. (CTS)

Opwindingstransformator/Excitor-Bescherming

Differentiële bescherming. (87ET)
Overstroombeveiliging. (50)
De bescherming van de welomlijnd-tijdoverbelasting. (50)
De bescherming van de omgekeerd-tijdoverbelasting. (51)

Hoofdtransformatorbescherming
Generator-transformator eenheids differentiële bescherming. (87GTU)
Differentiële bescherming. (87T)
De differentiële bescherming van DPFC. (87T)
Beperkte aarde-fout bescherming. (64REF)
Phase-to-phase impedantiebescherming aan HV-kant. (21P)
Voltage gecontroleerde overstroombeveiliging aan HV-kant. (50)
Overbelastingsalarm. (49)
Het in werking stellen van het koelen. (49)
Richting nul-opeenvolging overstroombeveiliging aan HV-kant. (67G)
Omgekeerd-tijd nul-opeenvolging overstroombeveiliging aan HV-kant. (51G)
Gap-nul-opeenvolging voltagebescherming aan HV-kant.
Gap-nul-opeenvolging huidige bescherming aan HV-kant.
Nul-opeenvolging voltagealarm aan LV kant.
De bescherming van de welomlijnd-tijd over--opwinding. (24)
De bescherming van de omgekeerd-tijd over--opwinding. (24)
Pool-discrepantiebescherming aan HV-kant. (62PD)
Brekerflashover bescherming.
VT kringssupervisie. (VTS)
CT kringssupervisie. (CTS)

Hulptransformator
Differentiële bescherming. (87T)
Voltage gecontroleerde overstroombeveiliging aan HV-kant. (50P)
Voltage gecontroleerde overstroombeveiliging van tak 1 aan LV kant. (50P)
Voltage gecontroleerde overstroombeveiliging van tak 2 aan LV kant. (50P)
Nul-opeenvolging overstroombeveiliging van tak 1 aan LV kant. (50G)
Nul-opeenvolging overstroombeveiliging van tak 2 aan LV kant. (50G)
Overbelastingsalarm. (49)
Het in werking stellen van het koelen. (49)
Het blokkeren van de verandering van de op-ladingskraan. (OLTC)
VT kringssupervisie. (VTS)
CT kringssupervisie. (CTS)

Diversen
Mechanische bescherming.
Voltage en huidige afwijkings autoaanpassing.
Zelf kenmerkend.
GPS-kloksynchronisatie.
Foutenregistreertoestel.
