59 G RCS-985 G Generator Transformer twee fasen fase naar fase overspanningsbeveiliging Replay

59G rcs-985G Generatortransformator Twee de beschermingsreplay van het stadiafase aan fase overvoltage voor hydro-generators, gasturbogeneratoren en pumped-storage generators

Bescherming voor Generator

Huidige differentiële bescherming. (87G)
Ongebreidelde onmiddellijke differentiële bescherming. (87UG)
De huidige differentiële bescherming van DPFC. (87G)
Hoge gevoelige transversale differentiële bescherming. (87G)
De longitudinale nul bescherming van het opeenvolgingsovervoltage voor de fout van de turnto-draai. (59N/60)
De richtingbescherming van DPFC voor draai-aan-draai fout. (67)
Bescherming van de twee stadia phase-to-phase afstand. (21G)
Voltage gecontroleerde overstroombeveiliging. (51V)
Huidig blokkerend element bij de terminal van de generator.
De fundamentele nul bescherming van het opeenvolgingsovervoltage voor de fout van de statoraarde. (64G1)
Derde harmonische bescherming voor de fout van de statoraarde. (27/59TN, 64G2)
Twee stadia van één-punt-aarde foutenbescherming van rotor. (64R)
Van de twee-punt de bescherming aardefout van rotor. (64R)

Welomlijnde en omgekeerde thermische de overbelastingsbescherming van de tijdstator. (49S)
Welomlijnde en omgekeerde de overbelastingsbescherming van de tijd negatieve opeenvolging van rotor. (46/50, 46/51, 49R)
Verlies-van-opwinding bescherming. (40)
Uit-van-stapbescherming. (68/78)
Bescherming van het twee stadia phase-to-phase overvoltage. (59G)
Phase-to-phase undervoltagebescherming. (27G)
De over--opwindingsbescherming van de twee stadia welomlijnde tijd. (24)
De omgekeerde bescherming van de tijd over--opwinding. (24)
Omgekeerde machtsbescherming. (32G)
Omgekeerde machtsbescherming tijdens generator het sluiten. (32G)
Underfrequencybescherming in drie stadia. (81G)
Overfrequencybescherming in twee stadia. (81O)
Start/sluitingsbescherming van generator.
Toevallige activeringsbescherming. (50/27)
De functie van het voltagesaldo. (60)
Onder-frequentieoverstroombeveiliging.
De supervisie van de voltagetransformator. (47/60G)
Huidige transformatorsupervisie. (50/74)
Mechanische bescherming.

Opwindingssysteem

Huidige differentiële bescherming voor exciting-transformator. (87T)
Huidige differentiële bescherming van AC opwekker. (87G)
Overstroombeveiliging. (50P/51P)
De welomlijnde en omgekeerde bescherming van de tijd thermische overbelasting voor het opwekken van winding. (87G)
Huidige transformatorsupervisie van opwindingsreeks. (50/74)

Controle en het Meten

Automatische zelf-supervisie.
Foutenopname.
Gebeurtenisopname.
Huidige opname.
Voor communicatie haven (RS232).
Achter communicatie havens aan gastheer.
Achter communicatie haven aan printer.
Tijdsynchronisatie.
Voltage en huidige afwijkings auto-aanpassing.

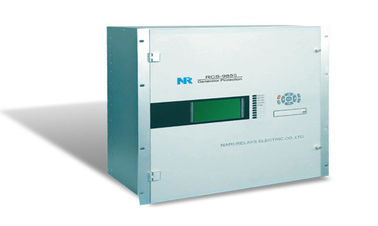

Rcs-985G is een generatorbescherming voorgenomen voor de toepassing aan verfijnde generators, met inbegrip van turbogeneratoren, hydro-generators, gasturbogeneratoren en pumped-storage generators. Het steunt opgezette muuroppervlakte en gelijk opgezet in een controlebord. Rcs-985G is volledig - compatibel systeem met de communicatie van CEI 61850 met een extra communicatie eenheid.
