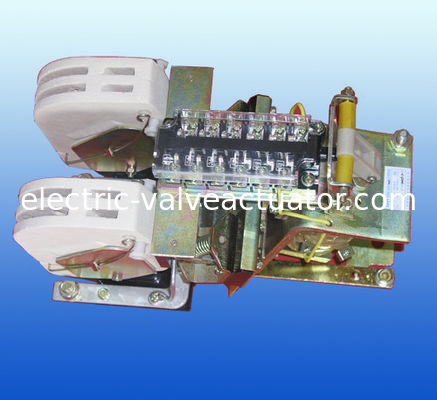

660V gelijkstroomcontactor voor verschillende gelijkstroommotoren CZ0-250/20

CE-, UL-, TUV- en ROHS-certificaat 660V DC-schakelaar voor verschillende DC-motoren CZ0-250/20

• Toepassingsgebied

CZO-serie DC-schakelaar wordt voornamelijk gebruikt voor het op afstand maken en verbreken van DC-stroomlijnen met een nominale DC-werkspanning tot 660V en een nominale werkstroom tot 1500A, het is geschikt voor verschillende starts, stops, commutatie en plug-remmen van DC-motoren .

De producten voldoen aan de nationale normen GB/T14048.1 en GB14048.4.

• Modelbeschrijving

• Specificatie

Structuur voor producten van nominale stroom 150A en lager is een ruimteformule gerangschikt met bovenste en onderste twee lagen. Het hoofdschakelsysteem van het brugtype met dubbele onderbreking in serie geschakelde magnetische uitblaasporselein klei wordt bestuurd, evenals de twee-NO twee-NC brugtype dubbele onderbreking hulpcontact met nominale werkstroom 5A zijn allemaal bevestigd op de achterkant van het flapped elektromagnetische systeem.

Structuur voor producten met een nominale stroom van 250A en hoger is een vlakke lay-out, dit betekent dat het contactsysteem met brugtype enkele onderbreking in serie geschakelde magnetische uitblaasporselein klei een goot is, evenals het flapped elektromagnetische systeem dat roteert samen met de geharde randhoek, zijn in tandem op het onderframe bevestigd. Het brugtype dubbele onderbreking hulpcontact met nominale conventionele verwarmingsstroom 10A en met vijf paren NO en NC die willekeurig kunnen worden gecombineerd, is bevestigd op de achterkant van het magnetische systeem. NC hoofdschakelaar contactor met nominale stroom 100-150A, evenals contactor aantrekkingsspoel met nominale stroom 250-1500A zijn allemaal duplex wikkeling gestructureerd met energiebesparende functie. De spoel heeft A. B en C drie aansluitklemmen, C wordt gebruikt voor de contactor zelf, A en B worden gebruikt om de voedingsspanning aan te sluiten .

CZ0-250~ 1500 contactor neemt een structuurvorm van staafgestuurde hulpcontacten aan, dit stelt het product in staat om flexibeler te zijn en een langere levensduur te hebben.
