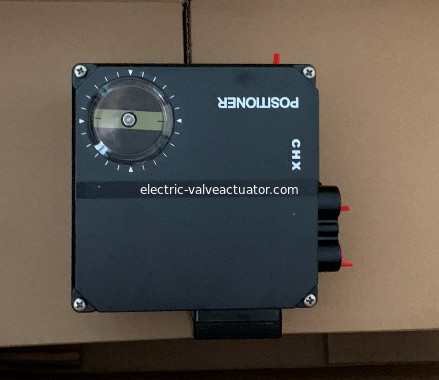

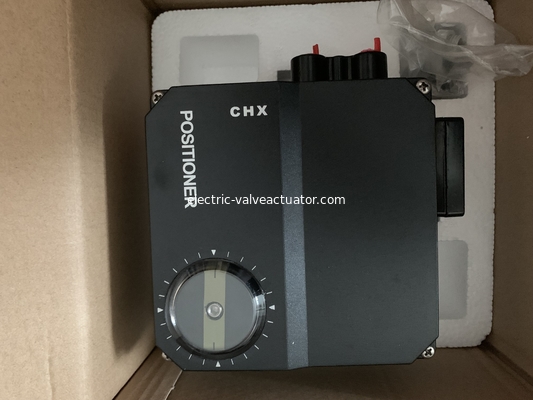

Elektro de Klepinstelmechanisme CHX van de aluminiumlegering (EP) - 700 Explosiebestendige chx-724 nes-724

Elektro de Klepinstelmechanisme CHX van de aluminiumlegering (EP) - 700 Explosiebestendige chx-724 nes-724

Chx700 zet het elektrische klepinstelmechanisme het signaal van 4-20mA gelijkstroom van de regelgever of computerio haven in aërodynamische kracht om, en drijft de regelende klep door enig acteren of dubbelwerkende cilinder om hoekige verplaatsing of lineaire verplaatsing te realiseren. De closed-loop controle wordt gerealiseerd door de nok terugkoppelt systeem, zodat de regelende klep nauwkeurige hoekige verplaatsing of lineaire verplaatsing kan bereiken evenredig aan het inputsignaal.

- standaardinvoersignaal 4 ~ 20 mA gelijkstroom 0 ~ 20 mA gelijkstroom

- gespleten waaier 4 ~ 12 Ma gelijkstroom 12 ~ 20 mA gelijkstroom

- inputimpedantie 220 Ω± 10 Ω

- Het maximum koppelt hoek 95 ° terug

- rechte slag 20140mm

- positieve en negatieve reactie van controlerichting

- lineair verband tussen slag en signaal

- druk 0,14 ~ 0.8MPa van de gaslevering

- invloed van de druk van de luchtlevering < 0,2%/10KPA

- omgevingstemperatuur - 25 ~ + 85 ℃

- invloed van omgevingstemperatuur ≤ 0,05% ℃

- beschermingsrang IP54

- gasverbruik 0.5m3n/h

Servodiediaklep met actuator φ 4, φ zes wordt aangepast

Prestaties wanneer de actuator lading vrij stabiel is:

- dode band ≤ 0,4%

- hysterese < 0,7%

- lineariteit <± 1%

Trillingsinvloed (1.5g – 100Hz) ≤ 1%

Shell van het structurele materiaal is aluminiumlegering met glutamic zure behandeling en elektrostatische poeder bespuitende deklaag op de buitenoppervlakte, is de dekking polycarbonaat, en de interne delen zijn roestvrij staal en aluminiumlegering, die corrosiebestendige materialen en onderworpen aan oppervlakte technische behandeling zijn.

Inkomende interface G1/2 of M20 × één punt vijf

Toepasselijke kabel φ 5 – φ tien

De interface ZG 1/4 van de luchtpijp „

Gewicht: ongeveer 2.3kg
