Plaats van herkomst: | CHINA |
Merknaam: | RG |
Modelnummer: | ZHLS |
Min. bestelaantal: | 1 reeks |
---|---|
Verpakking Details: | Houten Doos |
Levertijd: | binnen 15days |
Betalingscondities: | T/T |
Levering vermogen: | 1000pcs/maand |
Macht: | pneumatisch | Standaard of Niet genormaliseerd: | Norm |
---|---|---|---|
Toepassing: | Algemeen | Productnaam: | Enig Seat die Klep regelen |
Functie: | controlekogelklep | Middel: | Het Gas van de waterolie |
Hoog licht: | ANSI125 enig Seat die Klep regelen,25mm Enig Seat die Klep regelen,6.4MPa roestvrij staal Pneumatische Klep |

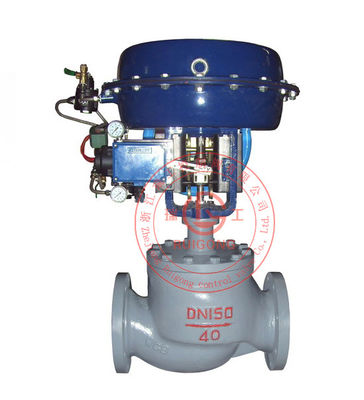

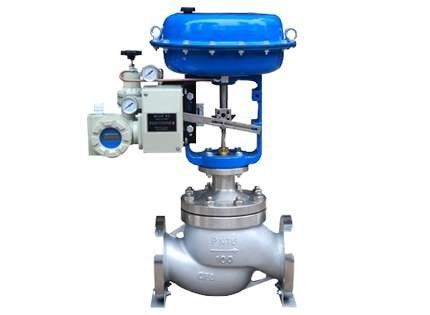

ZHLS klein enig-Seat die klep regelen
ZHLS klein enig-Seat die klepstructuur regelen compact is, heeft S gestroomlijnd kanaal, maakt zijn verlies van de drukdaling is kleine, grote stroom, regelbare waaier en stroom kenmerkend van hoge precisie, de norm van iec534-1-1976.
De regelende kleplekkage stemt met de ANSI B16.104 normen overeen. De regelende klep met de lente filmt dun actuator, zijn compacte structuur, grote outputkracht.
Dit product is met GB/T4213-92 in overeenstemming
Technische parameters en prestaties
Het kleplichaam
Stijl: door enig-Seat die kogelklep gieten
Nominale grootte: 20, 25mm
Nominale druk: ANSI125, 150, 300, 150
JIS 10, 16, 20, 30, 40 k
PN1.6, 4.0, 6.4MPa
Verbindingstype: flensverbinding: FF, rf, RJ, LG, groeftype, ingebed type
Flensnorm, JIS B2201-1984, ANSI B16.5-1981, JB/T79.1-94, enz.
Lassenverbinding: sjaallassen SW
Materiaal: roestvrij staal uit gegoten staal (ZG230-450), gegoten (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), titanium, enz.
Op de dekking: normaal model(p): 17 ~ + 230 ℃
Verlengingstype I (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃
Verlengingstype II (EII): - 100 ~ 45 ℃
Verlengingstype III (EIII): 196 - - 196 ℃
Nota: het werk de temperatuur wordt toegestaan om toegestaan werkingsgebied van diverse materialen te overschrijden.
Kliertype: het type van boutklem
Verpakking: v-type ptfe, bevattend uitlogend geweven ptfe asbest, asbest, grafiet
Componenten in de klep
Het type van klepkern, enige de klepkern van de typeduiker
Stroomeigenschap: de metaalzetel: het percentage (%- het CF) en de lineaire eigenschappen (LCF), verwijzen naar figuur 1 en figuur 3
Cv van 0.4-14 kenmerkende iec534-2-1976 norm van de hoge precisiestroom
Zachte zetel: het percentage % (TF) en de lineaire eigenschappen (LTF), verwijzen naar figuur 2 en figuur 3
Nota: ongeveer ptfezetel het werk temperatuur en druk te verwijzen het verschil, gelieve naar figuur 5
Materiaal: roestvrij staal (1 cr18ni9ti, 1 cr18ni12mo2ti, ph, 9 cr18 17-4, 316 l), titaniumlegering, het bedrijf van het roestvrij staallassen ook en corrosiebestendige legering, enz.
Handhavingsagentschappen
Stijl: Ha meer actuators van de de lentefilm
Diafragmamateriaal: de rubber nylon stof van het ethyleenpropyleen, de rubberklem van het nitrilbutadieen aan nylon stof
De lentewaaier: 20 ~ 100, 80 kpa ~ 240
De druk van de gaslevering: van 140 tot kpa 400
Ether-interface: Rc1/4“
Omgevingstemperatuur: - 30 ~ + 70 ℃
De stijl van de klepactie: de klep met positief actie of reactieactuator gas sloot type of open type
Gehechtheid: instelmechanisme, luchtfilter en het apparaat van de drukhulp, een klep, de de slagschakelaar, zender van de kleppositie, het handwiel, enz.
prestaties
Kleplekkage: metaalzetel: minder dan 0,01% van het nominale vermogen, overeenkomstig ANSI B16.104-1976 niveau iv
Zachte zetel: minder dan is het nominale vermogen van 10-7, met ANSI B16.104-1976 niveau iv in overeenstemming
Breng terug naar de armen: merkteken kleine overal 1% van de reis,
Zonder een merkteken kleine overal 3% van slag (LHAI-type kleine 5% van al reis)
Basisfout: breng klein reizen overal merkteken plus of minus 1%
Zonder een merkteken klein door de reis van plus of minus 5% (VPE voor plus of minus 3%, LHAI met HEP is +/- 2%)
Nota: de norm van v-type ptfe verpakking
Regelbare waaier: 50:1 Cv 14 of minder of minder (0,25) of spake (Cv 0,16 of minder)
