Algemene Beschrijving

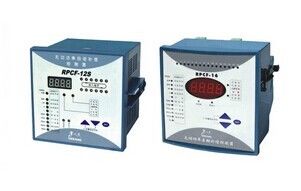

RPCF-ontbindt de reeks reactieve macht het automatische compensatiecontrolemechanisme, dat op 16 cijfer micro- bewerker wordt gebaseerd, de vooruitgang goedkeurt van Fourier rekenkunde, om gegevens van de machts de fundamentele golf, het controlemechanisme te krijgen dat speciaal voor het compenseren van reactieve macht in het machtssysteem wordt gebruikt met harmonische golfbron. Alle componenten zijn van oppervlakte opzettende technologie, regurgitant soldeersel, meertrappige inspectie, zullen deze alle RPCF-controlemechanismen maken regelmatig en betrouwbaar werken. RPCFC-het type heeft RS485-haven, standaardprotocol. Het kan als netwerkmeter worden gebruikt.

Functieeigenschappen
1. Op basis van fundamentele golf reactieve macht, bereken de reactieve in te schakelen macht, kan het vermijden schakelend schok van om het even welke vormen, kan het de machtsfactor van systeem nauwkeurig tonen
met harmonische golf.
2. Hoge metingsnauwkeurigheid, breed vertoningswerkingsgebied.
3. Echt - algemene de machtsfactor en fundamentele golf PF van de tijdvertoning.
4. Echt - tijdvertoning de vervormingstarieven van voltage en stroom.
5. De totale 12 soorten codageoutput kunnen worden gekozen.
6. 16 kringen van output bij maximum.
7. Menselijke vriendschappelijke interface, geschikte verrichting.
8. Het diverse controle plaatsen kan digitaal, direct en gemakkelijk worden aangepast.
9. Automatische en handverrichtingen, twee verstrekte wijzen.
10. Over voltage en afwezige geboden voltagebescherming.
11. Bescherming tegen superscale van harmonisch golfvoltage.
12. Verloren niet gegevens zelfs als machtssluiting.
13. De huidige weerstand ≤0.01Ω van de signaalinput.
14. Communicatie functie ((modbus-RTU RS485) verstrekt.
15. Compenserende machtsfactor bekwaam om worden aangepast: 0.70 voorwaartse lag~0.7.

Hoofd Technische Parameter
1. geschat het werk voltage: 380V, 220V, 110V±10%
2. geschatte werkende stroom: 5A
3. geschatte het werk frequentie: 45-65Hz
4. getoonde machtsfactor: vertraging 0.001 vooruit 0.001
5. gemeten reactieve macht: 0-9999Kvar
6. gemeten actieve macht: 0-9999KW
7. afwezige voltagebescherming: AC300V of AC 180V
8. de capaciteit van output contacteert: AC 220V 7A
9. gevoeligheid: 20mA
10. vertoningswijze: 4 cijfer rode leiden
11. totale consumptie: 10VA
12. Overzichtsgrootte: 144mm×144mm of 122mm×122mm of 170mm×110mm
13. Openingsgatengrootte: 138mm×138mm of 113mm×113mm of 162mm×102mm
14. Opzettende wijze: insteeksteun door omgekeerde draadschroef of het railwaymounting.
15. waarde plaatsend werkingsgebied:
a) Auto/Hand Automatische/Handverrichting
b) Machtsfactor 0.70ind-0.70cap
c) omschakelingsvertraging 2-200 S
d) condensator die duur 0-480 s lost
e) over voltagenetspanning 400-450V (fasevoltage: 230-265V)
F) vervormingstarief 0.1-30.0%
g) CT transformatieverhouding 504000/5
h) C1 capaciteit 0.1-100.0Kvar
I) Outputcode PR-01-12
j) Outputkringen 1-16 kringen
k) communicatie adres 1-255
l) communicatie snelheid 4800.9600.19200.115200
