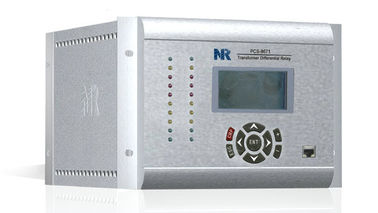

PC-9671 drie de windende Microprocessor van het Relais van de Bescherming van de machtsTransformator Differentiële

PC-9671 het winden drie van het de Beschermingsrelais van de machtstransformator de Differentiële van de de Microprocessorterughoudendheid huidige differentiële bescherming. (87T), CT verzadigingsopsporing

PC-9671 zijn een relais met microprocessor dat voor de bescherming van twee-windt of drie-windt machtstransformatoren wordt ontworpen met maximum drie CT input. Het kan ook worden gebruikt om reactoren te beschermen of als stomp differentiële bescherming worden toegepast. De terughoudendheids huidige differentiële bescherming, wordt unrestraint differentiële bescherming en de beperkte bescherming van de aardefout geboden.

Het relais kan om de analoge signalen van conventionele transformatoren te bemonsteren, of de bemonsterde waarden van elektronische CTs/VTs via samenvoegende eenheden ontvangen. De programmeerbare logica, LEDs, de binaire input en de output kunnen volgens de specifieke vereisten door softwarehulpmiddel worden gevormd. Het verstrekt respectievelijk de interfaces voor postbus en procesbus en steunt CEI 61850-8-1 MMS, GANS, het Bemonsteren van CEI 61850-9-2 Waarde.

Bescherming en Controle
Terughoudendheids huidige differentiële bescherming. (87T)

Twee stadia met laag-plaatst en hoog-plaatst worden verstrekt voor deze bescherming. En het laag-plaatst stadium zou door CT verzadiging, toevloedstroom, overexcitation en CT kringsmislukking kunnen worden geblokkeerd. Ook zou het hoog-plaatst stadium door toevloedstroom en CT kringsmislukking kunnen worden geblokkeerd.

Unrestraint huidige differentiële bescherming. (50/87UT) het wordt gebruikt om de ernstige interne fout snel te ontruimen.

De beperkte bescherming van de aardefout. (Ref)

Tot 3 ref-bescherming die op nul-opeenvolging huidig differentieel element worden gebaseerd worden geboden.

Faseoverstroombeveiliging voor elke kant. (50/51P)

Tot 3 overstroombeveiligingen worden verstrekt.

Mechanische bescherming. (MT)

Tot 8 mechanische kanalen worden verstrekt.

CT kringssupervisie. (CTS)

CT de kringssupervisie bestaat uit twee elementen: CT kringsabnormaliteit zonder de bestelwagen van de foutendetector en CT kringsmislukking met de bestelwagen van de foutendetector.

Toevloed het huidige blokkeren door 2de boventoon

Hetafgezonderde blokkeren, het dwars blokkeren en composited het blokkeren wordt verstrekt voor selectie.

Overexcitation het blokkeren door 5de boventoon

Overexcitation wordt ontdekt via de verhouding van 5de harmonische huidige en fundamentele stroom.

CT verzadigingsopsporing

CT de verzadiging wordt onderscheiden via composited 2de en 3de boventonen.

Beheer
64 rapporten van de beschermingsverrichting, 1024 verslagen van het supervisiealarm, 1024 verslagen van de controleverrichting en 1024 verslagen van de gebruikersverrichting. 64 fout en storingsverslagen. 1024 recentste SOE-verslagen, recentste verslagen van het volgende veranderen van de elementenstaat. Tot vier havens 10Base-T/100Base-TX (van RJ45) of twee havens 100Base-FX met CEI 61850-8-1 MMS en GANS voor niet-tijd-kritiek bericht, CEI 60870 5-103 over TCP/IP of DNP 3.0. Twee rs-485 achterhavens met CEI 60870-5-103. Tot Zes havens 100Base-FX met CEI 61850-9-2 die steekproefonderzoek. Waarde en GANS voor tijd-kritiek bericht. Één achterhaven rs-485 voor kloksynchronisatie. Één achterhaven rs-232 voor printer. 1 draagvlakrj45 haven voor het testen en het plaatsen. Kloksynchronisatie via impuls, irig-B en SNTP.

Hulp Testende Functies
Het virtuele de generatie en communicatie van het overhalenrapport testen.

Het virtuele de generatie en communicatie van het zelf-supervisierapport testen.

Het virtuele binaire van het de veranderingsrapport van de inputstaat de generatie en communicatie testen.

Het binaire output testen.

Handboek die foutenopname teweegbrengen
