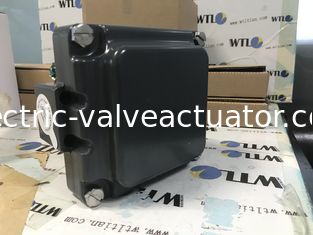

TVH-E20GNPM TOPWORX Emerson Valve Monitor in hardcoat geanodiseerd aluminium of 316 roestvrij staal

TVH-E20GNPM TOPWORX Emerson in hardcoat geanodiseerd aluminium of 316 roestvrij staal


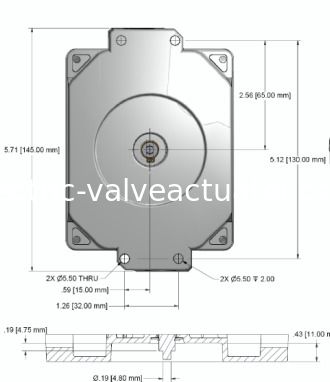

model TVH,
Bas en deksel van roestvrij staal Bus/sensor (2) P&F NJ2-V3-N
Klasse 1, divisie 1, groepen A,B,C&D; klasse II, divisie 1, groepen E,F&G; IP67, 4, 4X; Ex ia IIC T4
Visueel scherm 90° Groen Open / Rood Gesloten
Schacht NAMUR, 304 roestvrij staal
Invoer van leidingen (2) 1/2 ̊ NPT
O-ringen Silicone Temperatuur -20°C tot 40°C
Installatie op actuator

Oriëntatie, normale en omgekeerde werking

De normale werking is vol in de wijzers van de klok als de procesklep gesloten is en tegen de klok in de wijzers van de klok wanneer de procesklep open is.De omgekeerde werking is volledig in de richting van de wijzerwijzer wanneer het procesklep open is en tegen de wijzerwijzer wanneer het procesklep gesloten is.

De 90°-indicatorkoepelverzamelingen zijn ontworpen voor elke montage en kunnen indien nodig tot 9° van de as worden verplaatst.45°-indicatorkoepelassemblages kunnen alleen voor normale toepassingen worden gebruikt die parallel ±9° zijn gemonteerd.Raadpleeg uw plaatselijke distributeur of fabrieksvertegenwoordiger voor 45° omgekeerde werking of rechthoekige installaties.

De linker afbeelding toont een TopWorxTM-eenheid die parallel aan de procesklep in de gesloten positie is gemonteerd. De groene pijl aan de bovenkant toont de "normaal werkende" richting van beweging om de klep te openen.Dit is de standaardoriëntatie en tenzij anders aangegevenUw eenheid zal in de fabriek worden ingesteld om op deze manier te werken.

De groene pijl aan de bovenkant toont de "normale werkingsrichting" van de beweging om de klep te openen.


Montage

TopWorxTM beschikt over talrijke montagebeugelsets, zowel roterende als lineaire, die aan uw specifieke toepassing kunnen voldoen.De onderstaande afbeelding toont een directe NAMUR-bevestiging op een kwart draai klepZie de documentatie van uw montagepakket voor specifieke montage-instructies.

Bewaarplaats

Totdat de geleiding, de geleidingsdeksels en alle toepasselijke verbindingen van de spoelventielpoort correct zijn geïnstalleerd, zal de TopWorxTM-eenheid zijn IP/NEMA-classificatie niet ondersteunen omdat de eenheden met tijdelijke deksels worden geleverd.Zorg ervoor dat het in een droge omgeving wordt bewaard met een relatieve luchtvochtigheid tussen 10% en 95% en een temperatuur tussen -40 °F (-40 °C) en 160 °F (71 °C)Eenmaal correct geïnstalleerd, vervangt het op de naamplaat vermelde temperatuurbereik dit opslagtemperatuurbereik.
