Lichtgewicht Ethernet Control Module, IC693CMM321 Ethernet Interface Module In Plc

PLC Programmeerbare Logische Controller IC693CMM321 GE FANUC SERIE 90-30 Ethernet Interface Module

De GE IC693CMM321 Ethernet Interface Module verbindt elke GE Serie 90-30 PLC met een Ethernet LAN. De Ethernet-interface op de IC693 CMM321 maakt client- of servercommunicatie mogelijk.

Oudere CMM321-modules (versie -EF en eerder) communiceren via een externe transceiverpoort aan de onderkant van de module en een AAUI-kabel. De nieuwere IC693CMM321-modules (versie -EG en nieuwer) hebben een RJ-11-poort direct aan de voorkant van de module. We kunnen beide versies van de module ondersteunen - geef bij uw bestelling aan welk type u de voorkeur geeft.

SNELLE DETAILS

1. Merk :GE
2. Model :IC693CMM321
3. Plaats van herkomst : VS

BESCHRIJVING

• Programmeerbare Logische Controller
• GE Fanuc

• Ethernet Interface Module



• „ Uw PLC direct aan te sluiten op een Ethernet-netwerk
• „ Gegevensoverdracht naar de PLC te initiëren vanaf een ander apparaat
• „ Gelijktijdig te communiceren met meerdere apparaten met maximaal 16 serververbindingen
• „ Interface met andere GE Fanuc-apparaten, evenals met apparaten van andere leveranciers
• „ Te communiceren vanaf een Host-computer (of ander besturingsapparaat)
• „ Uw systeem te diagnosticeren en te onderhouden met behulp van diagnostische en station management tools

De Ethernet Interface ondersteunt de Serie 90-30/20/Micro Hand-Held Programmer niet. Er kunnen een of twee Ethernet Interface-modules in elke Serie 90-30 baseplate worden geïnstalleerd.

De Ethernet Interface maakt verbinding met een Ethernet-netwerk via een externe SQE-compatibele
transceiver (GE Fanuc catalogusnr. IC649AEA102 of IC649AEA103 of equivalent. Zie bijlage

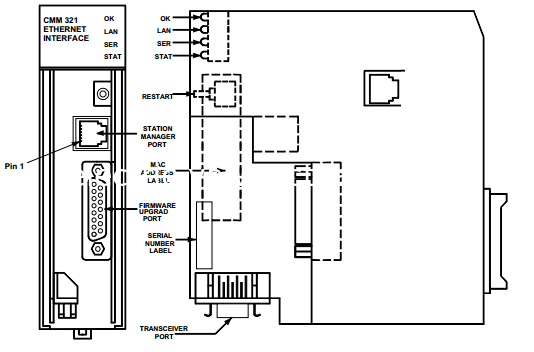

J). De volgende afbeelding toont de lay-out van de Ethernet Interface.
