GE FANUC IC693CHS393F VERBETERDE 10-SLEUFS REMOTE BASE UITBREIDING EMI één jaar garantie

GE FANUC IC693CHS393F VERBETERDE 10-SLOT REMOTE BASE EXPANSION EMI één jaar garantie

SNELLE DETAILS

1. Merk :GE
2. Model :IC693CHS393F
3. Plaats van herkomst : VS

ANDERE SUPERIEURE PRODUCTEN

Er mag niet meer dan 700 voet kabel zijn die alle basisplaten in een systeem verbindt dat Remote basisplaten gebruikt. Een Remote basisplaat kan niet op zichzelf staan. Het moet worden aangesloten op een systeem dat een CPU heeft. De CPU kan zich in een PLC bevinden of in een Personal Computer die is uitgerust met een Personal Computer Interface Card (zie Hoofdstuk 11). Remote functionaliteit wordt vergemakkelijkt door de ingebouwde isolatie van de Remote basisplaat tussen de +5 volt logische voeding die wordt gebruikt door de I/O-modules die zich in de Remote basisplaat bevinden en de voeding voor het interfacecircuit dat is geassocieerd met de I/O Bus Expansion Interface. Isolatie helpt problemen te voorkomen die verband houden met onevenwichtige aardingsomstandigheden. Het maximale aantal Remote basisplaten dat per systeem is toegestaan, hangt af van het type CPU dat ze gebruiken. Voor CPU's 331, 340 en 341 is het maximum 4. Voor CPU's met nummer 350 en hoger is het maximum 7. Elke remote basisplaat heeft een 25-pins vrouwelijke D-type Expansion connector die aan de rechterkant is gemonteerd voor aansluiting op andere basisplaten. Remote basisplaten zijn verkrijgbaar in twee maten; 5-slot (IC693CHS398) en 10-slot (IC693CHS392) Een Remote backplane ondersteunt de volgende intelligente optiemodules niet: PCM, ADC, BEM330 en CMM. Deze modules moeten in een CPU-basisplaat worden gemonteerd. Alle andere I/O- en optiemodules kunnen in elk type basisplaat worden gemonteerd. Remote basisplaten hebben dezelfde fysieke afmetingen, gebruiken dezelfde type voedingen en ondersteunen dezelfde I/O- en optiemodules als de Expansion basisplaten. Elke Remote basisplaat heeft een Rack Number Selection DIP-schakelaar.

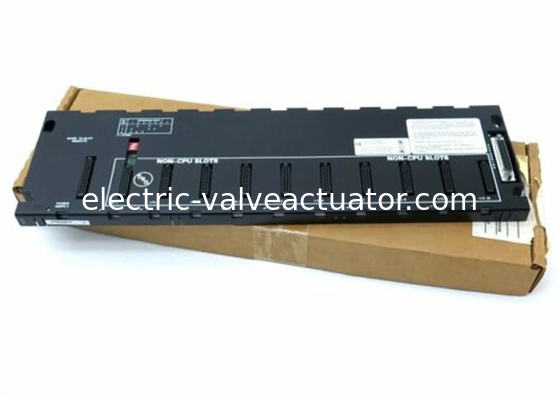

De GE Fanuc IC693CHS393 is een 10-slot remote basisplaat.Deze component is ontworpen voor het GE Series 90-30 PLC-systeem. Bij het uitvoeren van toepassingen moeten gebruikers zich bewust zijn van een paar dingen met betrekking tot deze eenheid.Ten eerste, in elk systeem dat remote basisplaten gebruikt,moet de totale hoeveelheid kabel die alle basisplaten verbindt minder dan 700 voet zijn. Ook kan een remote basisplaat geen op zichzelf staande eenheid zijn. In plaats daarvan moet deze worden aangesloten op een systeem dat een CPU heeft. Deze CPU kan zich in een programmeerbare logische controller (PLC) bevinden of in een pc. De pc moet echter zijn uitgerust met een Personal Computer Interface Card.

De remote basisplaat heeft ingebouwde isolatie.Dit is tussen de +5 volt logische voeding die wordt gebruikt door de I/O-modules die zich in de Remote basisplaat bevinden en de voeding voor het interfacecircuit, dat is geassocieerd met de I/O Bus Expansion Interface.Onevenwichtige aardingsomstandigheden kunnen tot problemen leiden, dus het is belangrijk om isolatie te hebben om deze problemen tegen te gaan. Het type CPU in een systeem bepaalt het aantal remote basisplaten dat kan worden gebruikt. Het maximum is 4 voor CPU's 331, 340 en 341. Voor alle CPU's met nummer 350 en hoger is het maximum aantal dat kan worden gebruikt 7.





Er zijn een paar intelligente optiemodules die niet worden ondersteund door een remote backplane - PCM, CMM, ADC en BEM330. Om deze modules te gebruiken, moet de gebruiker ze in een CPU-basisplaat monteren.Alle andere I/O-modules en optiemodules kunnen in elk type basisplaat worden gemonteerd. Net als de Expansion basisplaten gebruiken remote basisplaten hetzelfde type voedingen en ondersteunen ze dezelfde I/O-modules en optiemodules. Ze hebben ook dezelfde fysieke afmetingen.Aan het rechteruiteinde van elke remote basisplaat bevindt zich een 25-pins vrouwelijke D-type Expansion connector.Dit is voor aansluiting op andere basisplaten. Elke Remote basisplaat heeft ook een Rack Number Selection DIP-schakelaar.
