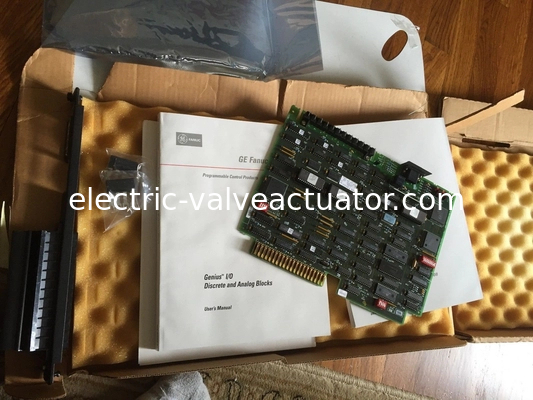

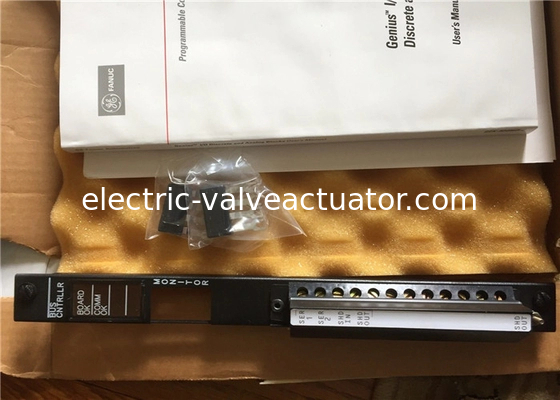

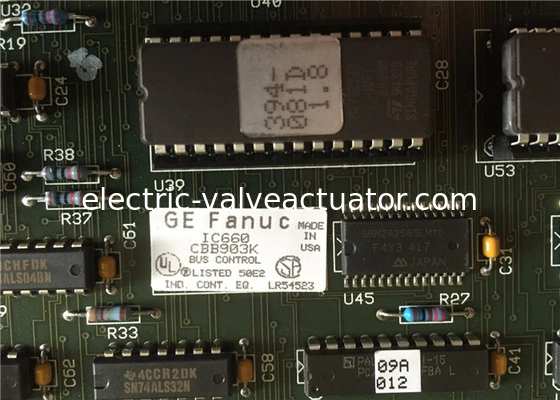

IC660CBB903K PLC van GE FANUC I/O de Buscontrolemechanisme van Series Six van het Logicacontrolemechanisme

De GE Fanuc IC660CBB90xx-serie BUS-besturingsmodules zijn een vereiste interface tussen een PLC van de serie Six Plus en de Genius-I/O-blokken wanneer ze zijn opgenomen in het PLC-I/O-systeem.De Bus Controller-module kan in elke I/O-slot in de CPU of in een I/O-rack met een hoge capaciteit worden geplaatst in een CPU-station of lokaal I/O-station tot 2000 voet (600 meter) van de CPU. Meerdere buscontrollers kunnen in één rack worden geplaatst. Aangezien elke buscontroller 20 eenheden belasting verbruikt, kunnen tot 5 modules in een CPU-rack of 10 modules in een I/O-rack met een hoge capaciteit worden geplaatst.

Een buscontroller kan in een I/O-rack in een Remote I/O-station worden geplaatst als de CPU-scantijd groter is dan 10 ms.Windows-opdrachten worden niet ondersteundElke buscontroller kan tot 30 Genius I/O-blokken aansluiten op de Series Six Plus CPU via twisted pair communicatie tot 2000 voet (600 meter).De enige beperking op het aantal buscontrollers in een PLC-systeem is de l/O-capaciteit van de Series Six Plus CPUElke buscontroller heeft, net als elke I/O-module, toegang tot alle I/O-referenties op de I/O-keten.

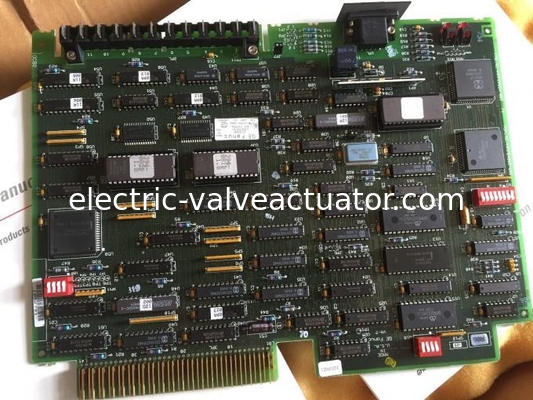

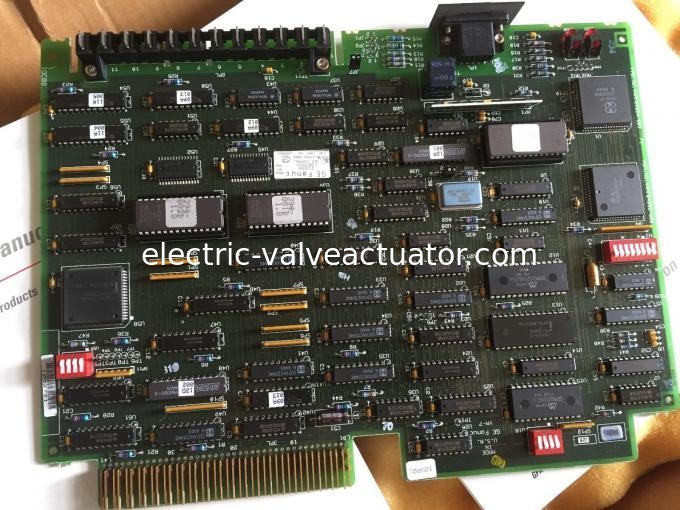

Een 4-segment DIP-switch op de module wordt gebruikt om de selectie van het kanaal voor uitgebreide I/O-adressering mogelijk te maken.Indien normaal (niet uitgebreid) adresseren wordt gebruikt of indien de kanaalselectie via I/O Transmitter Modules wordt uitgevoerd, is geen schakelaarinstelling nodig.

De Genius I/O bus moet worden beëindigd bij de Bus Controller door zijn karakteristieke impedantie.Drie springers (JPI, JP2 en JP3) op de module worden gebruikt om een van de vermelde waarden te selecteren of om geen impedantie te selecteren.
