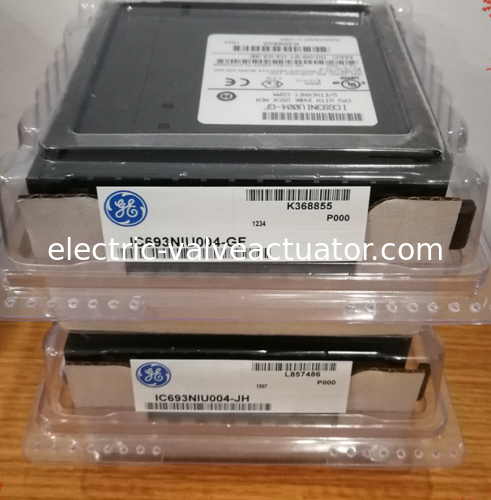

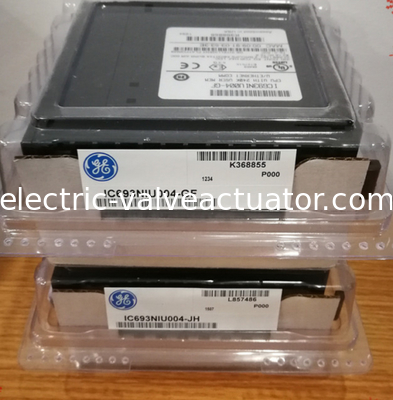

GE General Electric IC693NIU004 Fanuc 90-30 serie Ethernet Netwerk Interface Unit

GE General Electric IC693NIU004 Fanuc 90-30 serie Ethernet Netwerk Interface Unit

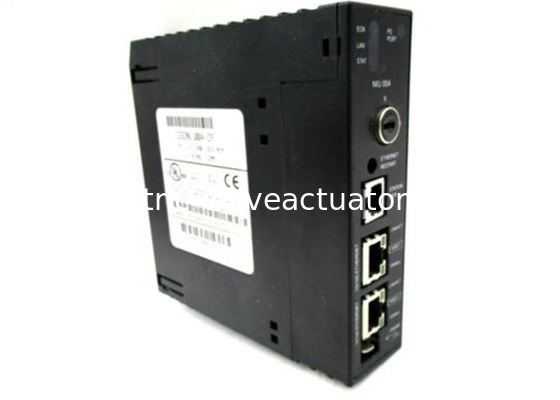

De IC693NIU004 is een GE Fanuc 90-30 serie Ethernet Netwerk Interface Unit. Deze functioneert als een Ethernet Global Data station (EGD), waarbij invoer- en uitvoergegevens, status- en controlegegevens via het netwerk worden uitgewisseld. De unit wordt geleverd met 8 LED's, een ethernet herstartknop, 3 poortconnectoren en een afschermingsaansluiting. Het Mac-adreslabel kan zich aan de buitenkant van de module bevinden. De IC693NIU004 ENUI wordt geleverd met 8 LED's. De EOK, LAN, STAT en PS poort geven de status van de module aan. De andere vier LED's zijn gekoppeld aan de twee RJ-45 poorten. De voedings-LED is niet gerelateerd aan de ethernetpoorten, maar geeft alleen de aanwezigheid van verkeer via de seriële poorten van de voeding van de module aan. De EOK, LAN en STAT LED's kunnen aan/uit, langzaam knipperen of snel knipperen. Deze geven de status van de Ethernet-interfaces aan, verkeer op de Ethernet-poorten (LAN LED) en dat er een uitzonderingsgebeurtenis heeft plaatsgevonden. Elke RJ-45 poort wordt geleverd met 2 LED's, net zoals je die op een RJ-45 poort van een pc zou vinden. De ene met het label LINK/ACT gaat aan wanneer de link fysiek aanwezig is en knippert wanneer er verkeer op die poort wordt gedetecteerd. De andere indicator met het label 100Mbps gaat aan om aan te geven dat de verbinding 100Mbps is

SNELLE DETAILS

ANDERE SUPERIEURE PRODUCTEN

De ethernet herstartknop heeft 2 functies: het uitvoeren van de LED-test en herstarten. Door op de Ethernet herstartknop te drukken, wordt de ethernetcommunicatie verstoord, dit omvat alle communicatie met andere apparaten die op de ingebouwde switch zijn aangesloten. Wanneer de Ethernet herstartknop wordt ingedrukt, gaan de 7 LED's tegelijkertijd aan. Men moet ervoor zorgen dat de LED's UIT en AAN gaan. De interface voert vervolgens een herstart uit. Er worden stroomdiagnostiek uitgevoerd en de software van de interface wordt opnieuw opgestart naar de operationele status.

De RS-232, 6-pins, RJ-11 poort is voor het aansluiten van een terminal of terminalemulator om toegang te krijgen tot de station manager software op de ethernet interface. De Station Manager-functie wordt gebruikt voor het testen en oplossen van problemen met Ethernet-communicatie. Het gebruik ervan is echter optioneel. Een IC693CBL316A-kabel wordt gebruikt voor het aansluiten van de terminal, emulator of software loader op de ethernet. De gebruiker kan 2 RJ-45 Ethernet-poorten op de NIU vinden. Een of beide kunnen worden aangesloten op andere ethernetapparaten. Elke poort detecteert automatisch de datasnelheid (10 Mbps of 100 Mbps), half of full duplex en de bekabelingsconfiguratie: rechtstreeks of gekruist. Kabels die worden gebruikt om verbinding te maken met de ENUI kunnen afgeschermd of niet-afgeschermd, direct of gekruist zijn. Opgemerkt moet worden dat de twee ethernetpoorten niet op hetzelfde apparaat mogen worden aangesloten, omdat dit tot duplicatie van pakketten leidt. Voordat de Ethernet NIU op het netwerk wordt gebruikt, moet deze worden geconfigureerd met behulp van de CIMPLICITY Machine Edition Logic Developer software. Dit wordt gebruikt voor:

• Het toewijzen van een IP-adres aan de ENUI
• Het definiëren van een subnetmasker, standaard gateway en naamserveradres
• Het instellen van Ethernet Global Data Exchange-berichten tussen de ENIU en controller(s)

Het installeren van de Ethernet NIU in de CPU-basisplaat

• Zorg ervoor dat de basisplaatvoeding is uitgeschakeld.
• Lijn de module uit met slot 1 en de connector. Kantel de module omhoog zodat de bovenste achterhaak van de module in het slot op de basisplaat grijpt.
• Draai de module naar beneden totdat de connectoren passen en de vergrendelingshendel aan de onderkant van de module op zijn plaats klikt, waarbij de inkeping van de basisplaat wordt gebruikt.
• Controleer of de module correct is geplaatst.
• Sluit een of beide Ethernet-poorten op de Ethernet-interface aan op het netwerk.
