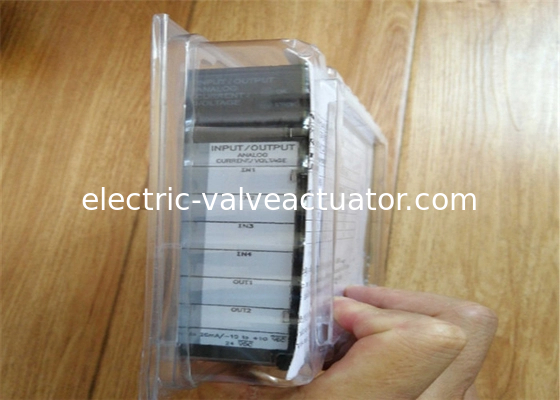

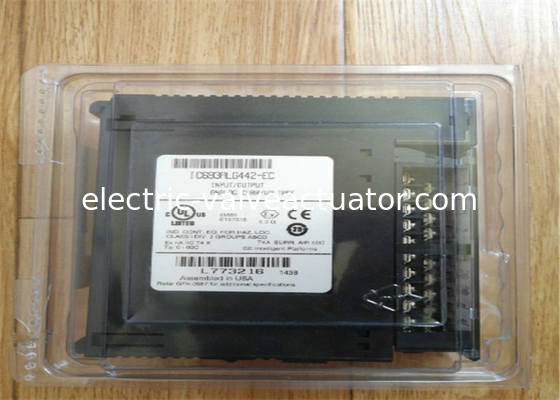

IC693CMM321 Ethernet Plc Controllers, SERIE 90-30 Io Ethernet Module 4 kanalen

PLC Programmeerbare Logische Controller IC693CMM321 GE FANUC SERIE 90-30 Ethernet Interface Module

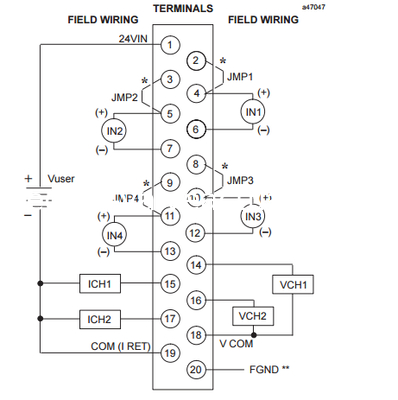

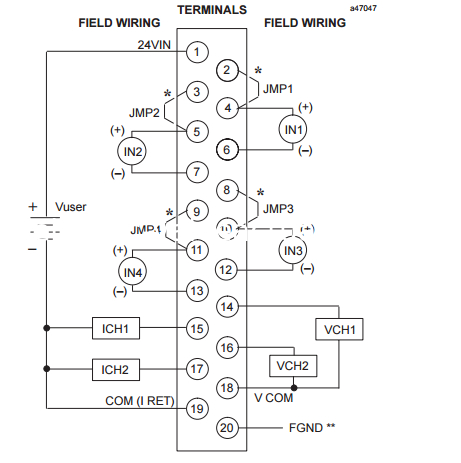

De Analog Current/Voltage Combination Input/Output module biedt tot 4 differentiële ingangsstroom- of spanningskanalen en 2 single-ended uitgangskanalen met ofwel stroomlusuitgangen of spanningsuitgangen. Elk kanaal kan individueel worden geconfigureerd voor het stroom- of spanningsbereik, zoals van toepassing, vereist voor uw toepassing. Alle moduleconfiguratie gebeurt via software, behalve een jumper die nodig is voor het selecteren van de stroomingangsmodus. Alle bereiken kunnen worden geconfigureerd met behulp van de Logicmaster 90-30/20/Micro programmeersoftware configuratorfunctie of de Series 90-30 Hand-Held Programmer.

Merk op dat in de beschrijving van deze module de module eenvoudigweg de Analog Combo Module wordt genoemd.

Elke analoge ingang kan vijf ingangsbereiken leveren (twee spanning en drie stroom), namelijk:

• 0 tot +10 volt (unipolair) - standaardbereik voor zowel ingangs- als uitgangskanalen.
• –10 tot +10 volt (bipolair)
• 0 tot 20 mA 4 tot 20 mA
• 4 tot 20 mA Verbeterd

Het standaard ingangsbereik is spanningsmodus 0 tot +10 volt (unipolair) met gebruikersgegevens geschaald zodat 0V overeenkomt met een telling van 0 en 10V overeenkomt met een telling van 32767.

Elke analoge uitgang kan vier uitgangsbereiken leveren (twee spanning en twee stroom):

• 0 tot +10 volt (unipolair) - standaardbereik voor zowel ingangs- als uitgangskanalen.
• –10 tot +10 volt (bipolair)
• 0 tot 20 milliampère
• 4 tot 20 milliampère

SNELLE DETAILS

1. Merk :GE
2. Model :IC693CMM321
3. Plaats van herkomst : VS

BESCHRIJVING

Uitgangen kunnen worden geconfigureerd om ofwel de laatste status vast te houden of om terug te zetten naar het lage einde van hun bereik als de systeemvoeding wordt onderbroken. Uitgangen kunnen ook worden geconfigureerd om in ramp-modus te werken op commando van het applicatieprogramma. In ramp-modus gaat het uitgangskanaal over naar een nieuwe waarde over een bepaalde periode, in plaats van de nieuwe waarde onmiddellijk aan te nemen. Hoge en lage alarmgrenzen kunnen worden ingesteld voor alle ingangskanalen en een open-draadfout (stroomuitgangsmodi) kan worden gemeld aan de CPU voor elk uitgangskanaal. ALG442-modules in RX3i-racks ondersteunen firmware-upgrades in het veld.

SPECIFICATIES

Aantal ingangskanalen: 4 differentieel
Ingangsbereiken: 0 tot 20 mA / 4 tot 20 mA / 4 tot 20 mA Verbeterd
Resolutie 0 tot +10V: 2,5 mV (1 LSB = 2,5 mV)
Resolutie -10 tot +10V: 5 mV (1 LSB = 5 mV)
Input Filter Response: 29 Hz
Stroomverbruik van interne +5V voeding: 95 mA
Stroomverbruik van externe gebruikersvoeding: 129 mA
Type apparaat: Invoer / Uitvoer Analoog, Stroom / Spanning
Externe voedingsspanningsbereik: 20 tot 30 VDC (24 VDC typisch)
Rimpelspanning: 10%
Stroomverbruik: 95 mA van interne +5 VDC, 150 mA van externe +24 VDC voeding
Updatefrequentie: Updatefrequentie: 3 ms
Isolatie, Veld naar Backplane en naar Frame Ground: 250 VAC continu; 1500 VAC gedurende 1 minuut
Analoge uitgangen: Twee, Single?Ended
Uitgangsbereiken: 0 tot 20 mA, 4 tot 20 mA
Uitgangsbelastingscapaciteit: 2000 pF (maximaal)
Uitgangsbelastingsinductie: 1 H (maximaal)

De Analog Current/Voltage Combination Input/Output module biedt tot 4 differentiële ingangsstroom- of spanningskanalen en 2 single-ended uitgangskanalen met ofwel stroomlusuitgangen of spanningsuitgangen. Elk kanaal kan individueel worden geconfigureerd voor het stroom- of spanningsbereik, zoals van toepassing, vereist voor uw toepassing. Alle moduleconfiguratie gebeurt via software, behalve een jumper die nodig is voor het selecteren van de stroomingangsmodus. Alle bereiken kunnen worden geconfigureerd met behulp van de Logicmaster 90-30/20/Micro programmeersoftware configuratorfunctie of de Series 90-30 Hand-Held Programmer.

Merk op dat in de beschrijving van deze module de module eenvoudigweg de Analog Combo Module wordt genoemd.

Elke analoge ingang kan vijf ingangsbereiken leveren (twee spanning en drie stroom), namelijk:

• 0 tot +10 volt (unipolair) - standaardbereik voor zowel ingangs- als uitgangskanalen.
• –10 tot +10 volt (bipolair)
• 0 tot 20 mA 4 tot 20 mA
• 4 tot 20 mA Verbeterd

Het standaard ingangsbereik is spanningsmodus 0 tot +10 volt (unipolair) met gebruikersgegevens geschaald zodat 0V overeenkomt met een telling van 0 en 10V overeenkomt met een telling van 32767.

Elke analoge uitgang kan vier uitgangsbereiken leveren (twee spanning en twee stroom):

• 0 tot +10 volt (unipolair) - standaardbereik voor zowel ingangs- als uitgangskanalen.
• –10 tot +10 volt (bipolair)
• 0 tot 20 milliampère
• 4 tot 20 milliampère
