NIEUWE Bently Nevada 3300 XL 8MM Nabijheid PROBE 330101-00-08-05-02-05 Transducer Systeem

NIEUWE Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 Transducer Systeem

Beschrijving

Proximity Probe en verlengkabel

De 3300 XL probe en verlengkabel weerspiegelen ook verbeteringen ten opzichte van eerdere ontwerpen. Een gepatenteerde TipLoc* gietmethode zorgt voor een robuustere verbinding tussen de probepunt en de probebehuizing. De kabel van de probe bevat een gepatenteerd CableLoc*-ontwerp dat een trekkracht van 330 N (75 lbf) biedt om de probekabel en probepunt steviger te bevestigen. U kunt ook 3300 XL 8 mm probes en verlengkabels bestellen met een optionele FluidLoc*-kabeloptie. Deze optie voorkomt dat olie en andere vloeistoffen uit de machine lekken via de binnenkant van de kabel.

Transducer Systeem

Het 3300 Proximity Transducer Systeem bestaat uit:

• een 3300 XL 8 mm probe of 3300 5 mm probe
• een 3300 XL verlengkabel
• een 3300 Proximitor Sensor

Het systeem levert een uitgangsspanning die recht evenredig is met de afstand tussen de probepunt en het waargenomen geleidende oppervlak. Het is geschikt voor zowel statische (positie) als dynamische (vibratie) metingen en wordt voornamelijk gebruikt voor vibratie- en positiemetingstoepassingen op machines met vloeistofgesmeerde lagers, evenals Keyphasor- en snelheidsmetingstoepassingen.

Het systeem levert een nauwkeurige, stabiele signaaluitgang over een breed temperatuurbereik. Alle 3300 Proximity Transducer Systemen bereiken dit prestatieniveau terwijl volledige uitwisselbaarheid van probe, verlengkabel en Proximitor Sensor mogelijk is zonder dat individuele componenten hoeven te worden afgestemd of op de bank te worden gekalibreerd.

Bestelinformatie voor probes

3300 XL 8 mm Proximity Probes:

3301013300 XL 8 mm Probe, 3/8-24 UNF draad, zonder armor2

3301023300 XL 8 mm Probe, 3/8-24 UNF draad, met armor2

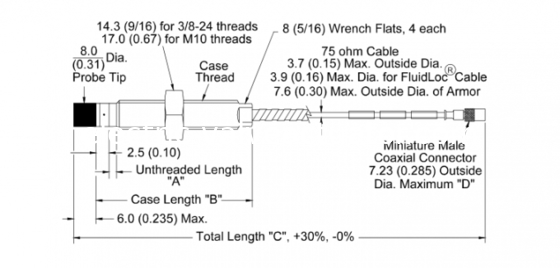

Onderdeelnummer-AXX-BXX-CXX-DXX-EXX

A: Ongeëvenaarde lengte optie

Opmerking: Ongeëvenaarde lengte moet minimaal 0,8 inch minder zijn dan de behuizingslengte.

Bestel in stappen van 0,1 inch Lengte configuraties: Maximale ongeëvenaarde lengte: 8,8 inch Minimale ongeëvenaarde lengte: 0,0 inch Voorbeeld: 0 4 = 0,4 inch

B: Totale behuizingslengte optie

Bestel in stappen van 0,1 inch Draadlengte configuraties: Maximale behuizingslengte: 9,6 inch Minimale behuizingslengte: 0,8 inch Voorbeeld: 2 4 = 2,4 inch

C: Totale lengte optie

050,5 meter (1,6 voet)
101,0 meter (3,3 voet)
151,5 meter (4,9 voet)
202,0 meter (6,6 voet)
303,0 meter (9,8 voet)
505,0 meter (16,4 voet)
909,0 meter (29,5 voet)

Opmerking:

De 3-meter lengte optie is alleen beschikbaar op 330101 probes en is ontworpen voor gebruik met de 9 meter Proximitor sensor.

5-meter probes zijn alleen ontworpen voor gebruik met de 5 meter Proximitor sensor.

D: Connector- en kabeltype optie

01Miniatuur coaxiale ClickLoc connector met connector beschermer, standaard kabel.
02Miniatuur coaxiale ClickLoc connector, standaard kabel.
11Miniatuur coaxiale ClickLoc connector met connector beschermer, FluidLoc kabel.
12Miniatuur coaxiale ClickLoc connector, FluidLoc kabel.

E: Goedkeuringsoptie van het agentschap

00Niet vereist
05CSA, ATEX, IECEx goedkeuringen
