Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF draad NEW

Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF draad NEW

Bestelgegevens voor sondes

3300 XL 8 mm proximisiteitssonden:

3301013300 XL 8 mm Probe, 3/8-24 UNF draad, zonder pantser2

3301023300 XL 8 mm Probe, 3/8-24 UNF draad, met pantser2

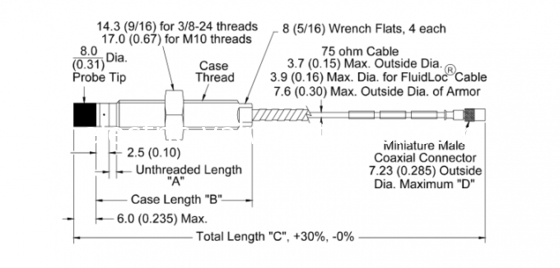

Deelnummer-AXX-BXX-CXX-DXX-EXX

A:Onthreaded Length Option

Opmerking:De lengte van de niet-gespraakde draad moet ten minste 0,8 inch kleiner zijn dan de lengte van de behuizing.

Bestelling in stappen van 0,1 in lengteconfiguraties:Maximale ongedrukt lengte: 8.8 in Minimale ongedrukt lengte: 0.0 in Voorbeeld: 0 4= 0.4 in

B:Opsie van de totale lengte van de koffer

Bestelling in stappen van 0,1 inThreaded lengteconfiguraties:Maximale dooslengte:9.6 inMinimum lengte van de behuizing: 0,8 inVoorbeeld: 2 4 = 2,4 in

C:Optie voor totale lengte

050.5 meter ((1.6 voet)
101.0 meter ((3.3 voet)
151.5 meter ((4.9 voet)
202.0 meter (6,6 voet)
303.0 meter (9,8 voet)
505.0 meter (16,4 voet)
909.0 meter (29,5 voet)

Opmerking:

De optie voor een lengte van 3 meter is alleen beschikbaar op 330101 sondes en is alleen ontworpen voor gebruik met de 9 meter Proximitor-sensor.

De 5-meter-sonden zijn alleen ontworpen voor gebruik met de 5-meterproximitor-sensor.

D:Opsie van het type aansluiting en kabel

01Miniatuur coaxiale ClickLoc connector met connector beschermer, standaard kabel.
02Miniatuur coaxiale ClickLoc connector, standaard kabel.
11Miniatuur coaxiale ClickLoc connector met connectorbeschermer, FluidLoc kabel.
12Miniatuur coaxiale ClickLoc connector, FluidLoc kabel.

E:Opsie voor goedkeuring door het agentschap

00Niet vereist
05CSA, ATEX, IECEx-goedkeuringen

Beschrijving

Proximiteitssonde en verlengkabel

De 3300 XL-sonde en verlengkabel weerspiegelen ook verbeteringen ten opzichte van eerdere ontwerpen.De kabel van de sonde bevat een gepatenteerd CableLoc* ontwerp dat 330 N (75 lbf) trekkracht biedt om de sonde kabel en probe punt veiliger te bevestigenU kunt ook 3300 XL 8 mm-sonden en verlengkabels bestellen met een optionele FluidLoc*-kabel.Deze optie voorkomt dat olie en andere vloeistoffen uit de machine lekken via het interieur van de kabel.

Transducer systeem

Het 3300 Proximity Transducer System bestaat uit:

• een 3300 XL 8 mm- of 3300 5 mm-sonde
• een 3300 XL verlengkabel
• een 3300 Proximitor Sensor

Het systeem zorgt voor een uitgangsspanning die recht evenredig is met de afstand tussen de punt van de sonde en het waargenomen geleidende oppervlak.Het kan zowel statische (positie) als dynamische (vibratie) metingen uitvoeren.Het wordt voornamelijk gebruikt voor trillings- en positie-metingen op machines met vloeistoffolie, evenals voor keyphasor- en snelheidsmetingen.

Het systeem zorgt voor een nauwkeurige, stabiele signaaluitgang over een breed temperatuurbereik.Alle 3300 Proximity Transducer Systemen bereiken dit prestatieniveau, terwijl de sonde volledig uitwisselbaar is.De verlengkabel en de proximitor sensor zijn niet nodig voor de afstemming van de individuele componenten of de kalibratie op de bank.
