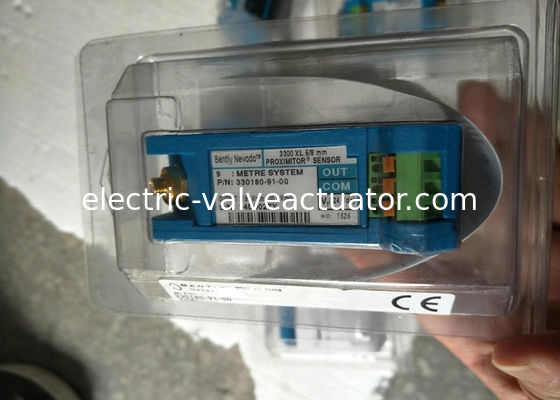

Bently Nevada 3300 XL 5/8mm Proximitor Sensor 330180-91-00 DIN-rail montage 9,0m systeemlengte

Bently Nevada 3300 XL 5/8mm Proximitor Sensor 330180-91-00 DIN montage 9.0m systeemlengte

Beschrijving

Transducer systeem

Het 3300 Proximity Transducer System bestaat uit:

• een 3300 XL 8 mm- of 3300 5 mm-sonde
• een 3300 XL verlengkabel
• een 3300 Proximitor Sensor

Het systeem zorgt voor een uitgangsspanning die recht evenredig is met de afstand tussen de punt van de sonde en het waargenomen geleidende oppervlak.Het kan zowel statische (positie) als dynamische (vibratie) metingen uitvoeren.Het wordt voornamelijk gebruikt voor trillings- en positie-metingen op machines met vloeistoffolie, evenals voor keyphasor- en snelheidsmetingen.

Het systeem zorgt voor een nauwkeurige, stabiele signaaluitgang over een breed temperatuurbereik.Alle 3300 Proximity Transducer Systemen bereiken dit prestatieniveau, terwijl de sonde volledig uitwisselbaar is.De verlengkabel en de proximitor sensor zijn niet nodig voor de afstemming van de individuele componenten of de kalibratie op de bank.

Bestelgegevens:

3300 XL Proximitor Sensor

330180-AXX-BXX

Beschrijvingen van de opties

A:Totale lengte en montageoptie

505.0 meter (16,4 voet) systeemlengte, paneelmontage
515.0 meter (16,4 voet) systeemlengte, DIN-bevestiging
525.0 meter (16,4 voet) systeemlengte, geen montageapparatuur
909.0 meter (29,5 voet) systeemlengte, paneelmontage
919.0 meter (29,5 voet) systeemlengte, DIN-bevestiging
929.0 meter (29,5 voet) systeemlengte, geen montageapparatuur

B:Optie voor goedkeuring door het agentschap

00Niet vereist
05Meerdere goedkeuringen

Proximitor sensor

De 3300 ProximitorSensor biedt veel verbeteringen ten opzichte van eerdere Bently Nevada eddy current transducers met betere lineariteit en temperatuurstabiliteit.Het maakt ook gebruik van een integrale isolatie plaat als basis, waardoor de noodzaak van afzonderlijke isolatieplaten wordt weggenomen.

Proximity sondes en verlengkabel.

De 3300 XL 8 mm sonde, 3300 5 mm sonde en 3300 XL verlengkabel weerspiegelen ook verbeteringen ten opzichte van eerdere ontwerpen.Een gepatenteerde TipLoc-gietmethode zorgt voor een robuustere band tussen de punt van de sonde en het lichaam van de sondeDe kabel van de sonde is ook steviger bevestigd, met een gepatenteerd CableLoc-ontwerp dat een trekkracht van 330 N (75 lb) biedt voor een sonde van 8 mm waar de sonde kabel aan het puntje van de sonde wordt bevestigd.

Probes (alleen 8 mm) en verlengkabels kunnen ook worden besteld met een optionele FluidLoc-kabel.Deze optie voorkomt dat olie en andere vloeistoffen uit de machine lekken door het interieur van de kabel.

Modellen van proximitorsensoren van de 330180-serie

andere, met uitzondering van:
330180-50-05
andere:
330180-51-05
330180-52-00
330180-52-05
andere, met uitzondering van:
330180-90-05
330180-91-00
330180-91-05
330180-92-00
330180-92-05

Voor een kortere levertijd bestellen we meestal opgeslagen sondes.

De in de bijlage bij deze verordening vermelde gegevens moeten worden verzameld in een van de volgende verzamelingen:330101-00-20-05-02-00, 330101-00-20-10-02-00, 330101-00-20-10-02-05, 330101-00-30-10-02-00, 330101-00-30-10-02-05, 330101-00-40-05-02-00, 330101-00-40-10-02-00, 330101-00-40-10-02-05, 330101-00-60-10-02-00,330101-00-60-10-02-05, 330102-00-20-10-02-00, 330103-00-02-10-02-05, 330103-00-03-10-02-05, 330103-00-04-10-02-00, 330103-00-04-50-02-00, 330103-00-05-10-02-00, 330103-00-06-10-02-00, 330104-00-06-10-02-00,330104-01-05-50-02-00, 330105-02-12-05-02-00, 330105-02-12-05-02-05, 330105-02-12-10-02-00, 330105-02-12-10-02-05, 330106-05-30-05-02-00, 330106-05-30-05-02-05, 330106-05-30-10-02-00 en 330106-05-30-10-02-05.
