Originele PROFACE Operator Interface Quick Panel 9 inch 24VDC 93AMP GP477R-EG41-24VP

Originele PROFACE OPERATOR INTERFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Productomschrijving
GP477R-EG41-24VP is een bedieningspaneel operator interface die wordt geproduceerd door Pro-face. De algemene specificaties omvatten het volgende. De ingangsspanning is 20,4 VDC tot 27,6 VDC. Het stroomverbruik is 50 W of minder (TYP 20 W). De omgevingstemperatuur moet 0°C tot 50°C zijn. De opslagtemperatuur is -10°C tot 60°C. De opslagvochtigheid is 20% tot 85% relatieve niet-condenserende vochtigheid. De trillingsweerstand is 10 Hz tot 25 Hz (X, Y, Z richtingen gedurende 30 minuten bij 19,6 ms2). De externe afmetingen voor de GP-hoofdeenheid alleen zijn 274 mm (breedte) x 216 mm (hoogte) x 56,5 mm (diepte). Het gewicht is 2,5 kg of minder. De ruisspanning is 1200V p-p, de pulsduur is 1µs en de stijgtijd is 1ns. De classificaties zijn equivalent aan IP65f en NEMA #250 Type 4x/12.

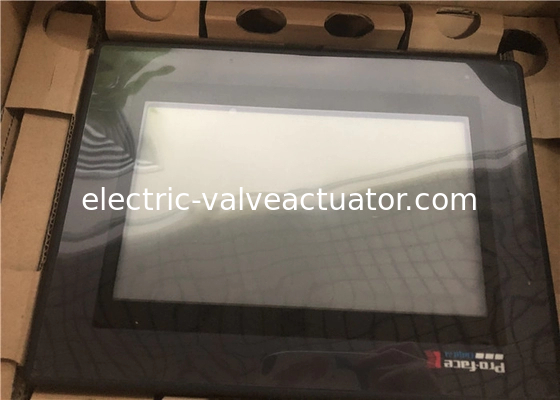

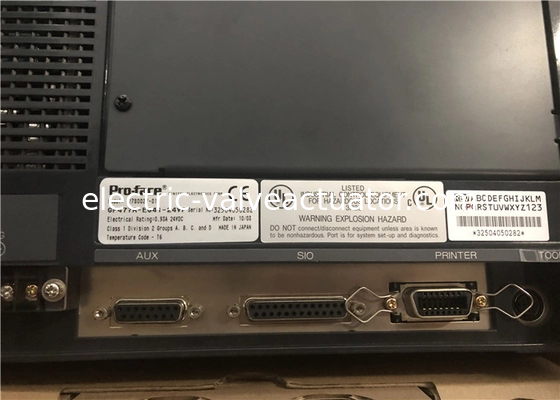

De kenmerken van deze operator interface zijn een 9,1 inch touchscreen met een hoog contrast amber LCD en een resolutie van 640 x 400. Deze unit is configureerbaar met een RS-232/422 communicatiepoort en biedt ondersteuning voor een barcodelezer. De operator interface wordt gevoed door DC/AC en heeft een printerpoort. Het is met een wachtwoord beveiligd en heeft 15 beveiligingsniveaus. De interface maakt ook recepten trending, alarm/gebeurtenisbeheer, planning en pop-up toetsenborden mogelijk. De geheugentoepassing is 2 MB FLASH EPROM. De pariteit is geen, oneven of even. De toolconnector is asynchroon. De datalengte is 7 of 8 bits. De gegevensoverdrachtsnelheid is 2400 tot 115,2 kbps.

Systeemontwerp

• Maak geen GP-touchpanel-schakelaars die de veiligheid van apparatuur en personeel in gevaar kunnen brengen. Schade aan de GP, de I/O-eenheid(en), kabel(s) en andere gerelateerde apparatuur kan ervoor zorgen dat een uitgangssignaal continu AAN of UIT blijft en mogelijk een groot ongeval veroorzaakt. Ontwerp daarom alle bewakingscircuits met behulp van eindschakelaars, enz. om onjuiste beweging van het apparaat te detecteren. Om ongevallen te voorkomen die verband houden met onjuiste signaaluitvoer of -werking, ontwerpt u alle schakelaars die worden gebruikt om vitale machinebewerkingen te besturen, zodat ze via een apart besturingssysteem worden bediend.

• Maak geen schakelaars die worden gebruikt om de veiligheidsbewerkingen van de machine te besturen, zoals een noodstopschakelaar, als een GP-touchscreen-pictogram. Zorg ervoor dat u deze schakelaars als afzonderlijke hardwareschakelaars installeert, anders kan ernstig lichamelijk letsel of schade aan de apparatuur optreden.

• Ontwerp uw systeem zo dat de apparatuur niet defect raakt als gevolg van een communicatiefout tussen de GP en de hostcontroller. Dit om elke mogelijkheid van lichamelijk letsel of materiële schade te voorkomen

.• De GP is niet geschikt voor gebruik met vliegtuigbesturingsapparaten, ruimtevaartapparatuur, centrale trunk-gegevensoverdracht (communicatie) apparaten, nucleaire stroombesturingsapparaten of medische levensondersteunende apparatuur, vanwege de inherente vereisten van deze apparaten voor extreem hoge niveaus van veiligheid en betrouwbaarheid.

• Bij gebruik van de GP met transportvoertuigen (treinen, auto's en schepen), rampen- en misdaadpreventieapparaten, verschillende soorten veiligheidsapparatuur, niet-levensondersteunende medische apparaten, enz. moeten redundante en/of failsafe systeemontwerpen worden gebruikt om de juiste mate van betrouwbaarheid en veiligheid te garanderen.

• Gebruik de GP-eenheid niet als waarschuwingsapparaat voor kritieke alarmen die ernstig letsel bij de operator, schade aan de machine of productiestop kunnen veroorzaken. Kritieke alarmindicatoren en hun besturings-/activeringsunits moeten worden ontworpen met behulp van stand-alone hardware en/of mechanische vergrendelingen.

• Nadat de achtergrondverlichting van de GP is doorgebrand, is het aanraakscherm, in tegenstelling tot de "Standby Mode" van de GP, nog steeds actief. Als de operator niet merkt dat de achtergrondverlichting is doorgebrand en het paneel aanraakt, kan er een potentieel gevaarlijke machinefout optreden. Gebruik daarom geen GP-aanraakschakelaars voor de besturing van veiligheidsmechanismen van apparatuur, zoals noodstopschakelaars, enz. die mensen en apparatuur beschermen tegen letsel en schade. Als de achtergrondverlichting van uw GP plotseling UIT gaat, gebruik dan de volgende stappen om te bepalen of de achtergrondverlichting daadwerkelijk is doorgebrand.1) Als uw GP niet is ingesteld op "Standby Mode" en het scherm is leeg geworden, is uw achtergrondverlichting doorgebrand.2) Of, als uw GP is ingesteld op Standby Mode, maar het aanraken van het scherm niet ervoor zorgt dat het display weer verschijnt, is uw achtergrondverlichting doorgebrand.Digital suggereert ook dat u de ingebouwde "GEBRUIK AANRAAKSCHERM NA ACHTERGRONDVERLICHTING DOORBRANDEN"-functie van de GP gebruikt, die automatisch een doorbranding detecteert en het aanraakscherm uitschakelt.

Installatie

• Er loopt hoogspanning door de GP. Demonteer de GP nooit, behalve voor het vervangen van de achtergrondverlichting, anders kan er een elektrische schok optreden.

• Wijzig de GP-eenheid niet. Dit kan brand of een elektrische schok veroorzaken.

• Gebruik de GP niet in een omgeving waar ontvlambare gassen aanwezig zijn, aangezien het bedienen van de GP een explosie kan veroorzaken.
Bedieningspanelen (hierna aangeduid als de "GP-eenheid").
Deze GP-eenheden, met hun uitgebreide gebruikersfunctionaliteit en verbeterde algehele prestaties, zijn een upgrade van de GP70-serie panelen van Digital.
Lees deze handleiding aandachtig door, want deze legt stap voor stap uit hoe u de GP correct en veilig gebruikt.
Ook in de voorbeelden in deze handleiding wordt, waar mogelijk, de Mitsubishi MELSEC-AnA Series PLC gebruikt, verbonden in een één-op-één relatie met een GP.
De GP-477R- en GP-577R-serie verwijzen naar de volgende GP-modelnummers:
GP-477R-serie GP477R-EG11 (Standaardeenheid)
GP477R-EG41-24VP (CE-gemarkeerd, cUL-conform)
GP-577R-serie GP577R-TC11, GP577R-SC11 (Standaardeenheid)
GP577R-TC41-24VP (CE-gemarkeerd, cUL-conform)
* Hier verwijst "Standaardeenheid" naar eenheden die geen CE- of UL-goedkeuring hebben ontvangen.
De grafische panelen GP477R-EG41-24VP en GP577R-TC41-24VP zijn CE-gemarkeerde producten die voldoen aan de volgende, relevante EMC-richtlijnen.
EN55011 klasse A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Opmerking

1) Het is verboden om de inhoud van deze handleiding, geheel of gedeeltelijk, te kopiëren, behalve voor persoonlijk gebruik van de gebruiker, zonder de uitdrukkelijke toestemming van de Digital Electronics
Corporation of Japan.
2) De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
3) Deze handleiding is met zorg en aandacht voor detail geschreven; mocht u echter fouten of weglatingen vinden, neem dan contact op met Digital Electronics en informeer hen over uw bevindingen.
4) Houd er rekening mee dat wij niet verantwoordelijk zijn voor enige schade die voortvloeit uit het gebruik van onze producten, ongeacht artikel 3 hierboven
