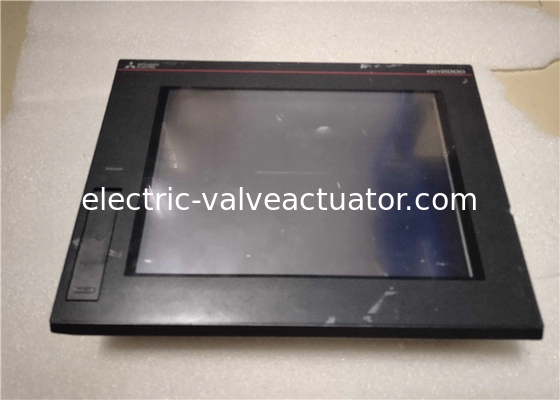

Touchscreen GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

Touchscreen GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

Gedetailleerde productbeschrijving

Snelle details

Specificaties

• Zelfstandig: 15W

• Zelfstandig w/ achtergrondverlichting uit: 10W

• Inschakelstroom: 60A of minder (2ms, omgevingstemperatuur 25°C, maximale belasting)

• Toegestane momentane uitvaltijd: Binnen 20ms (100VAC of meer)

• Ruisweerstand: Ruisspanning 1500Vp-p, ruisbreedte 1µs door ruissimulator met ruisfrequentie 25 tot 60Hz

• Weerstandsspanning: 1500VAC gedurende 1 minuut tussen voedingsaansluiting en aarde

• Isolatieweerstand: 10MO of hoger met een isolatieweerstandstester (500VDC tussen voedingsaansluiting en aarde)

• Toepasselijke draadmaat: 0,75 tot 2 [mm²]

• Klemterminal: Klemterminals voor M3 schroef RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Aanhaalmoment (klemmenblokschroeven): 0,5 tot 0,8 [N·m]

• Modelnummer: GT2708-STBA

• Weergavegedeelte (*1, *2) Type: TFT kleuren LCD

• Schermgrootte: 8.4"

• Resolutie (Punten): 800 x 600 SVGA

• Weergavegrootte (B x H) mm: 170,9 x 128,2

• Aantal tekens: 16-punts standaardlettertype:

• : 50 tekens. x 37 regels (2-byte) 12-punts standaardlettertype:

• : 66 tekens. x 50 regels (2-byte

• Weergavekleuren: 65536 kleuren

• Intensiteitsaanpassing: 32-niveau aanpassing

• Achtergrondverlichting - Type: LED (niet vervangbaar)

• Achtergrondverlichting - Levensduur: Ca. 60000 uur of meer (Tijd voor weergave-intensiteit bereikt 50% bij omgevingstemperatuur van 25°C) (*4)

• Touchpanel (*3) Type: Analoog resistief film

• Touchpanel (*3) Sleutelgrootte (Punten): Minimaal 2 x 2 punten (per toets) (*7)

• Touchpanel (*3) Gelijktijdige druk: Maximaal 2 punten

• Touchpanel (*3) Levensduur: 1 miljoen keer of meer (bedieningskracht 0,98N of minder)

• Paneelkleur: Zwart

• Gebruikersgeheugencapaciteit: Geheugen voor opslag (ROM): 57MB, Geheugen voor werking (RAM): 128MB

• Levensduur (Aantal schrijfbewerkingen): 100000 keer

• Interne kloknauwkeurigheid: ±90 sec/maand (omgevingstemperatuur 25°C)

• Batterijtype: GT11-50BAT lithiumbatterij

• Levensduur batterij: Ca. 5 jaar (omgevingstemperatuur 25°C)

• Ingebouwde interface RS-232: 1ch Transmissiesnelheid: 115200/57600/38400/19200/9600/4800bps Connectorvorm: D-sub 9-pins (mannelijk)

• Ingebouwde interface RS-422/485: 1ch Transmissiesnelheid: 115200/57600/38400/19200/9600/4800bps Connectorvorm: D-sub 9-pins (vrouwelijk)

• Ingebouwde interface Ethernet: 1ch Gegevensoverdrachtmethode: 10BASE-T/100BASE-TX Connectorvorm: RJ-45 (modulaire jack)

• Ingebouwde interface USB (Host): 2ch (voorzijde/achterzijde)

• : Maximale overdrachtssnelheid: High-Speed 480Mbps Connectorvorm: USB-A

• Ingebouwde interface USB (Apparaat): 1ch (voorzijde)

• : Maximale overdrachtssnelheid: High-Speed 480Mbps Connectorvorm: USB Mini-B

• Ingebouwde interface SD-kaart: 1ch SDHC-compatibel (maximaal 32GB)

• Ingebouwde interface Uitbreidingsinterface (*6): Voor montage van communicatie-eenheid/optie-eenheid

• Ingebouwde interface Hulpuitbreiding I/F: Voor montage van optie-eenheid

• Ingebouwde interface Zij-interface: Voor montage van communicatie-eenheid

• Zoemeruitgang: Enkele toon (toon, toonlengte instelbaar)

• Power LED: Emissiekleur: 2 kleuren (blauw, oranje)

• Beschermende constructie: Voorzijde: IP67F (*5,*8) In bedieningspaneel: IP2X

• Externe afmetingen (B x H x D) mm: 241 x 194 x 52

• Paneeluitsparing (B x H) mm: 227 x 176

• Gewicht (kg) Exclusief montagebeugels: 1,5

• Toepasselijk softwarepakket: GT Works3 Versie 1.100E of later

• Verzendgewicht: 3 kg

Modellen met hoge specificaties met multi-touch/gebarenbediening

De bedieningsterminals van de GT27-serie bieden TFT LCD-schermen met 65K kleuren en schermformaten van 5,7", 8,4", 10,4", 12,1" en 15" met VGA/SVGA/XGA-resolutie en tot 128MB intern geheugen. Alle terminals worden geleverd met Ethernet-, USB-, RS232- en RS422/485-interfaces en een SD-kaartsleuf. Bovendien kan de GT27 worden uitgerust met optionele interfaces zoals CC-Link IE, CC-Link IE Field, CC-Link, MELSECNET/H en een directe verbinding met de PLC-bus.

Speciale modellen van de GT27 met de formaten 10,4" en 12,1" zijn verkrijgbaar met een witte lijst en zonder de USB-interface aan de voorkant, ideaal voor voedings- en dranktoepassingen.

De GT27 biedt verschillende vooraf gedefinieerde diagnose- en probleemoplossingsfuncties, zoals back-up/herstel, PLC-programmamonitor, servo/bewegingsmonitor, bewegings-SFC-monitor en CNC-monitor.
