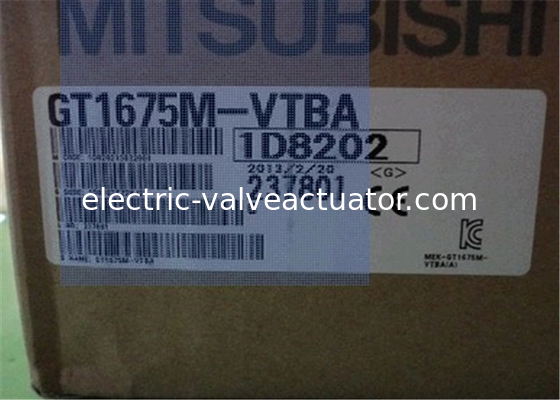

Mitsubishi GT1675M-VTBA Human Machine Interfaces Series GOT1000 10,4 inch

Mitsubishi GT1675M-VTBA Human Machine Interfaces Serie GOT1000 10,4-inch

• Fabrikant: Mitsubishi Electric

• GT1675M-VTBA

• Categorie: GOT-behuizing

• Serie: GOT1000

• Classificatie: Groot: 8 tot 15 inch

• Productnr.: GT1675M-VTBA

• Modelnaam: GT16

• Toepasselijke normen: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Weergavetype: TFT kleuren LCD (hoge helderheid, brede kijkhoek)

• Schermgrootte: 10,4-inch

• resolutie: VGA: 640 × 480 [dot]

• Weergavegrootte: 211 (B) × 158 (H) [mm]

• Weergave aantal tekens: 16 punt standaard lettertype op het moment: 40 tekens × 30 regels (volledige grootte)
  12-punts standaard lettertype op het moment: 53 tekens × 40 regels (volledige grootte)

• Weergavekleur: 65536 kleuren

• Kijkhoek: Boven, beneden, links en rechts elk 88 graden

• Contrastaanpassing: -

• LCD eenvoudige helderheid: 450 [Cd / M 2 ]

• Helderheidsaanpassing: 8 niveaus van aanpassing

• levensduur: Ongeveer 43.000 uur (omgevingstemperatuur 25 °C)

• Het kan maximaal aantal schermen worden geregistreerd: 4096 schermen

• Achtergrondverlichtingsfunctie: Koude-kathodebuis (vervangbaar) achtergrondverlichtingsfunctie voor detectie van uitbranding, achtergrondverlichting UIT / schermbesparingstijdinstelling toegestaan

• levensduur: Ongeveer 50.000 uur of meer (tijd om de omgevingstemperatuur te gebruiken is 50% van de helderheid van het scherm bij 25 °C)

• kleur: Wit

• Touchpanelmethode: Analoog resistief filmtype



• Aantal aanraaktoetsen: -

• Toetsgrootte: Minimaal 2 × 2 [dot] (per toets)

• Gelijktijdige drukpunten: Niet gelijktijdig drukken (slechts één punt kan aanraken)

• levensduur: Een miljoen keer of meer (Werking 0,98 [N] of minder)

• Menselijke sensor Detectieafstand: Geen

• Detectiebereik: Geen

• Detectievertragingstijd: Geen

• geheugen Flash-geheugencapaciteit: Ingebouwd flash-geheugen 15 MB



• Levensduur (schrijf het aantal keren): 100.000 keer

• Gebruik: Projectgegevens voor opslag, voor OS-opslag

• SRAM-capaciteit: -

• Gebruik: -

• EEPROM-capaciteit: -

• Gebruik: -

• Batterijtype: GT15-BAT-type lithiumbatterij

• Ondersteund: Klokgegevens, onderhoudstijdmelding voor gegevens, systeemlogboekgegevens

• levensduur: Ongeveer 5 jaar (omgevingstemperatuur: 25 °C)

• Ingebouwde interfacebus: -



• RS-422/485 (gecombineerd): RS-422/485 1ch, transmissiesnelheid: 115200/57600/38400/19200/9600 / 4800bps, connectortype: 14-pins (vrouwelijk), toepassingen: aansluitapparatuur voor communicatie

• RS-422/232 (gecombineerd): -

• RS-422: -

• RS-232: RS-232 1ch, transmissiesnelheid: 115200/57600/38400/19200/9600 / 4800bps, connectortype: D-sub 9-pins (mannelijk), toepassingen: aansluitapparatuur voor communicatie, voor pc-aansluiting (projectgegevens uploaden / downloaden, OS-installatie, FA transparante functie)

• Ethernet: Gegevensoverdrachtmethode: 100BASE-TX, 10BASE-T 1ch, connectortype: RJ-45 (modulaire jack), gebruik: aansluitapparatuur voor communicatie, voor de gateway-functie, voor pc-aansluiting (projectgegevens uploaden / downloaden, OS-installatie, MES-interfacefunctie)

• RGB: -

• Printer: -

• USB (apparaten): USB (Full Speed ??12Mbps) apparaat 1ch, connectortype: TYPE Mini-B toepassingen: voor pc-aansluiting (projectgegevens uploaden / downloaden, OS-installatie, FA transparante functie)

• USB (host): USB (Full Speed ??12Mbps) host 1ch, connectortype: TYPE-A, toepassingen: gegevensoverdracht, voor opslag

• CF-kaart: Compact Flash-sleuf 1ch, connectortype: TYPEI, toepassingen: gegevensoverdracht, gegevensopslag, OT voor opstarten

• PC Card-sleuf: -

• Optionele functiekaart: MES-interfacefunctie voor 1ch

• Geheugenkaart: -

• Uitbreidingseenheid: Communicatie-eenheid / optie-eenheid montage 2ch

• schakelaar Schakelaar 1: -

• Schakelaar 2: -

• Zoemeruitgang: Enkele klank (geluidslengte instelbaar)

• Beschermende structuur: Voorkant: IP67F (JEM1030), bord intern: IP2X (JEM1030)

• Externe afmetingen: 303 (B) × 214 (H) × 49 (D) [mm]

• Paneeluitsparing afmetingen: 289 (B) × 200 ((H) [mm]

• Massa (exclusief de montagebeugel): 2,1 [kg]

• Omgevingstemperatuur Display: 0 ~ 50 °C

• Anders dan de weergave-eenheid: 0 ~ 55 °C

• Opslagtemperatuur: -20 °C ~ 60 °C

• Omgevingstemperatuur: 10 ~ 90% RV, niet-condenserend

• Opslag omgevingsvochtigheid: 10 ~ 90% RV, niet-condenserend

• Trillingsweerstand Naleving: Voldoen aan JIS B 3502, IEC 61131-2

• Als er sprake is van intermitterende trillingen: halve amplitude 3,5 mm, het aantal sweeps X, Y, Z elke richting 10 keer
  versnelling 9,8 M / S 2, het aantal sweeps X, Y, Z elke richting 10 keer

• Als er een continue trilling is: halve amplitude 1,75 mm
  versnelling 4,9 M / S 2

• Impact: Voldoen aan de B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 richtingen drie keer elk)

• Gebruikssfeer: Olieachtige rook, corrosief gas, er is geen brandbaar gas, het is niet vreselijk stof van continuïteit, dat direct zonlicht niet raakt (evenals tijdens opslag)

• Bedrijfshoogte: 2000 m of minder

• Installatieplaats: Bedieningspaneel

• Overspanningscategorie: II hieronder

• Vervuilingsgraad: 2 of minder

• Koelsysteem: Zelfkoeling

• De ingangsspanning: AC100 ~ 240V (+10%, - 15%)

• Ingangsfrequentie: 50 / 60Hz ± 5%

• Ingang maximaal schijnbaar vermogen: 100VA (bij maximale belasting)

• Stroomverbruik Normale tijd: 39W of minder

• Wanneer de achtergrondverlichting uitgaat: 30W of minder

• Inschakelstroom: 28A of minder (4ms) (bij volledige belasting)

• Toegestane momentane stroomuitvaltijd: Binnen 20 ms (of meer AC100V)

• Ruisimmuniteit: Ruisspanning 1500Vp-p, ruisbreedte 1μs, als gevolg van ruissimulator van ruisfrequentie 25 ~ 60Hz

• Weerstandsspanning: Voedingsterminal bulk ? aarde tussen AC1500V 1 minuut

• Isolatieweerstand: 10MΩ of meer bij de voedingsterminal bulk aarde tussen DC500V isolatieweerstandstester

• Toepasselijke draadmaat: ? 2 0,75 [Mm 2 ]

• Krimpklem: M3 krimpklemmen RAV1.25-3 van de schroef, V2-S3.3, V2-N3A, FV2-N3A

• Koppel met pasvorm (klemmenblokklemmen): 0,5 ~ 0,8 [N · m]

• aarde: Klasse D aarding (100Ω of minder), dat de verbinding met het bord wanneer de aarde niet kan

• Montagetype: Standaard

• Winkelgewicht: 3,2 kg
