Honeywell CC-TCNT01 C300 Control Circuit Board 4,7 Hz Bandbreedte

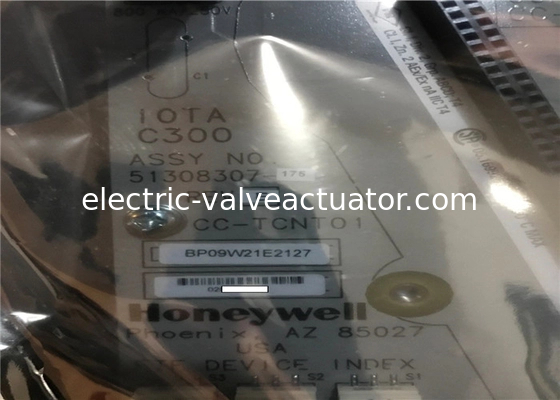

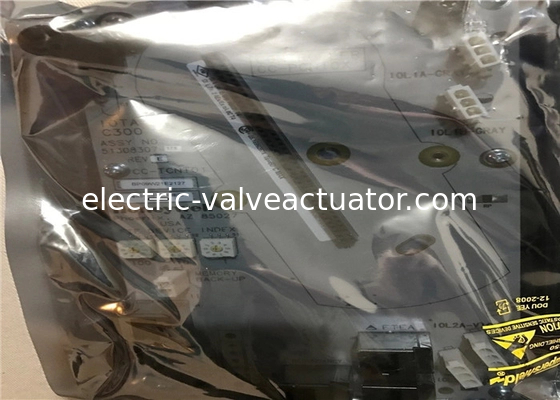

Controle Circuit Board Honeywell CC-TCNT01 C300 Module 51308307-175 Rev E.

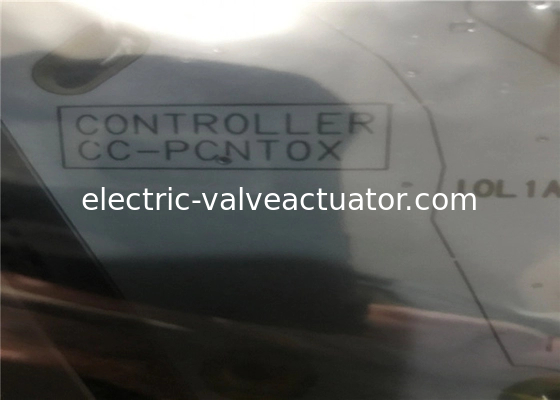

Honeywell module CC-PCNT01 PWA MODULE, C300 CONTROLLER PROCESSOR C300

C300 Controller Module - Een gedistribueerde process controller en I/O gateway voor het Experion systeem. Module bevat printplaatassemblages, statusindicatoren en een display, in een plastic behuizing. Module wordt gemonteerd op zijn Input Output Termination Assembly (IOTA).

Voedingsclassificatie: 0.311A @ 24VDC

CC-PCNT01 CU-PCNT01

C300 Controller Input Output Termination Assembly (IOTA) - Biedt het aansluitpunt voor de C300 Controller module en alle kabelaansluitingen op de controller, (FTE, IO Link, Redundantie, Batterij en Tijdsbron kabelaansluitingen). Biedt 24Vdc stroomverdeling naar de controllermodule.

Voedingsclassificatie: 0.311A @ 24VDC

Opmerking: De C300 Controller IOTA ondersteunt slechts één controller

• HONEYWELL
• MEASUREX
• CC-TCNT01
• CCTCNT01
• CONTROLLER I/O TERMINATIE ASSEMBLY
• .311AMP
• 24DC
• BESCHIKBAAR
• GERENOVEERD SURPLUS
• NIEUW SURPLUS
• REPAREER DE UWE
• 24-48 UUR SPOEDREPARATIE
• 2 - 15 DAGEN REPARATIE
• 2 JAAR RADWELL GARANTIE

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS Analoge Ingang, Redundant
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS Analoge Ingang, Niet-Redundant
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, Niet-Redundant, Gecoat
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, Redundant, Gecoat
• CC-PAIX01 HLAI CC-GAIX11 GI/IS Analoge Ingang, Redundant
• CC-PAIX01 HLAI CC-GAIX21 GI/IS Analoge Ingang, Niet-Redundant
• CC-PAIX01 HLAI CC-TAIX01 AI, Niet-Redundant, Gecoat
• CC-PAIX01 HLAI CC-TAIX11 AI, Redundant, Gecoat
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, Low Level Mux, Niet-Redundant, Gecoat
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; SINGLE IOP INTERFACE;COMP TERM, Gecoat
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, Gecoat
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, Gecoat
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS Analoge Uitgang, Redundant
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS Analoge Uitgang, Niet-Redundant
• CC-PAOH01 AO - HART CC-TAOX01 AO, Niet-Redundant, Gecoat
• CC-PAOH01 AO - HART CC-TAOX11 AO, Redundant, Gecoat
• CC-PAOX01 AO CC-GAOX11 GI/IS Analoge Uitgang, Redundant
• CC-PAOX01 AO CC-GAOX21 GI/IS Analoge Uitgang, Niet-Redundant
• CC-PAOX01 AO CC-TAOX01 AO, Niet-Redundant, Gecoat
• CC-PAOX01 AO CC-TAOX11 AO, Redundant, Gecoat
• CC-PDIH01 DI - HV CC-TDI110 120 VAC Digitale Ingang Hoge Spanning, Niet-Redundant
• CC-PDIH01 DI - HV CC-TDI120 120 VAC Digitale Ingang Hoge Spanning, Redundant
• CC-PDIH01 DI - HV CC-TDI220 240 VAC Digitale Ingang Hoge Spanning, Niet-Redundant
• CC-PDIH01 DI - HV CC-TDI230 240 VAC Digitale Ingang Hoge Spanning, Redundant

Professioneel om een Honeywell DCS-kaart te leveren, integriteitsdiensten, absolute garantie is onderdeel van de originele Honeywell nieuwe kaart, de reikwijdte van de diensten omvat S9000, plantscape, TDC2000 TDC3000 (US operation station), TPS (Gus operation station), PKS en Honeywell DCS gedistribueerd besturingssysteem

• CLAMSHELL-stijl aansluiting op module
• Verminder Kastruimte
• Veld bedradingsaansluitingen van de LINKERKANT
• 16 Kanalen
• Doorvoerverbindingen
• Voor analoge signalen
• 32 punten
• 4 extra aansluitingen voor stroom/retourverbindingen
• Honeywell C300 IOTA's

• Ingangs / Uitgangs Model CC PAIM01, CU PAIM01
• PMIO IOTA Modellen CC-TAIM01, CU-TAIM01
• PMIO FTA Modellen (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• Ingangstype Thermokoppel en / of RTD
• Ingangskanalen 64 volledig geïsoleerde kanaal-naar-kanaal, kanaal-naar-PM, en kanaal-naar-voeding gemeenschappelijk in stappen van 16 kanalen.
• Ingangssnelheid 1 seconde vast door IOM (max. 64 kanalen)
• Kanaalbandbreedte 0 tot 4,7 Hz (-3 dB)
• Nominaal ingangsbereik (alleen TC) -20 tot +100 millivolt
• Maximale normale modus continue ingang niet-beschadigend (elk thermokoppeltype geconfigureerd) -10 tot +10 volt (TC) -1 tot +2 Volt @ 100 milliampère (RTD)
• Versterkingsfout (-20 tot +100 millivolt bereik) 0,050% volledige schaal max
• Temperatuurstabiliteit TC, Millivolt ingangen +/-20 ppm per graad C max RTD ingangen +/-20 ppm per graad C max
• Lange termijn drift 500 ppm
• Ingangsimpedantie 1 megohm bij dc (alleen TC)
• CMV ten opzichte van Voedingssysteem gemeenschappelijk, dc tot 60 Hz +/-250 VDC of VAC RMS
• CMRR, 50 of 60 Hz (met 1000 ohm bronimpedantie max.) 120 dB min
• Spanning, kanaal-naar-kanaal, dc tot 60 Hz +/-250 VDC of VAC RMS
• Crosstalk, dc tot 60 Hz 80 dB (120 dB bij 50 en 60 Hz)
• NMRR bij 50/ 60 Hz 60 dB min
• Lijnfrequentie-integratie Vaste selectie van 50 Hz of 60 Hz
• RTD sensor excitatiestroom 1 milliampère
• Koude junctie compensatie bereik -20 tot +60 graden C (+/-0,5 graden C typisch)
• TC Linearisatie Nauwkeurigheid (2) ± 0,05 Ω / graad C
• Open Thermokoppel Detectie Elke conversie gekwalificeerd, ≤ 1000 Ω = gegarandeerd geen-trip ≥ 1500 Ω gegarandeerde trip.
• RTD Max. Weerstand van de Draad 15 Ω
• Overspanningsbeveiliging (sensorklemmen) EN 61000-4-5 (voor industriële locaties, 1kV lijn-naar-lijn, 2kV lijn-naar-aarde)
• Overspanningsbeveiliging (powerrial link met kabeladapter optie) EN 61000-4-5 (voor industriële locaties, 1kV lijn-naar-lijn, 2kV lijn-naar-aarde)
• Maximale kabelafstand IOTA naar FTA met behulp van kabeladapter 1000 voet 16 gauge draad, twee getwiste paren per FTA
