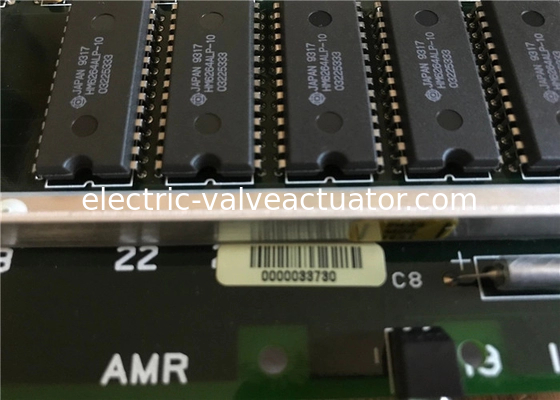

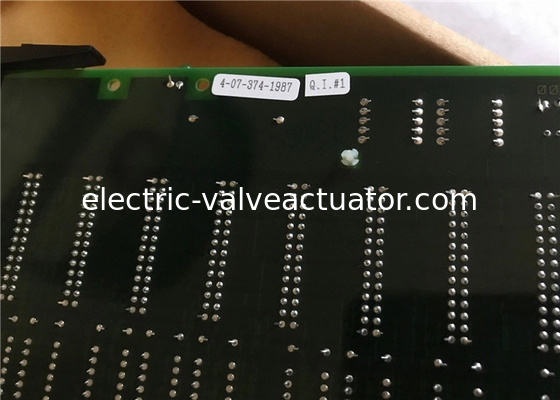

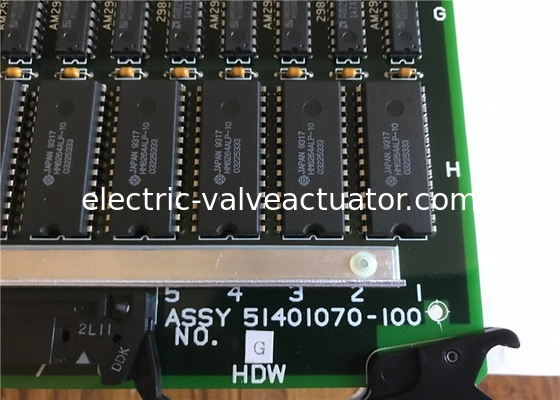

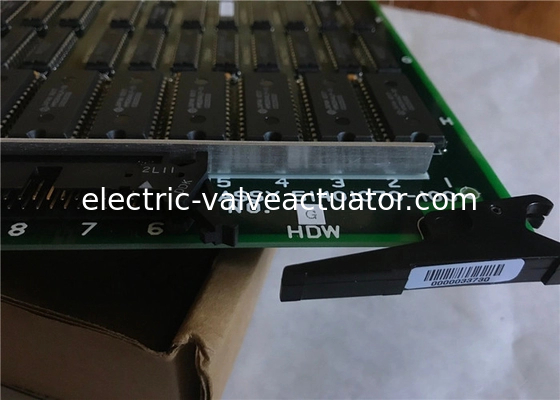

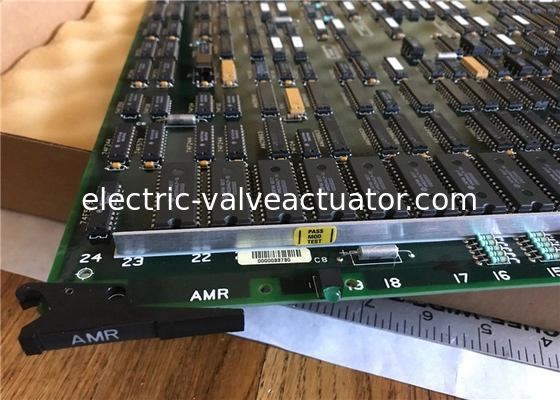

Honeywell AMR Board 51401070-100 besturingscircuitkaart voor TCD3000-serie

• Analoog-invoer-hoog niveau (16 punten)
• Analog input-low level (8 punten)
• Analoog-invoer-laagniveau-multiplexer (32 punten)
• Smart Transmitter Interface (16 punten) (meerdere variabelen)
• Analoge output (8 punten)
• Serial Device Interface (16 punten-2 poorten)
• Serial Interface (32 arrays, 2 poorten)
• Input van de puls (8 punten)
• Digitale input (32 punten)
• Digitale input (32 punten)
• Digitale output (16 punten)

• Merk: Honeywell
• Model: CC-TDI110 51308394-175
• Vervaardiging: VS

• Beheerscircuitbord
• PLC-bord
• Controlekart

I/O-processors, samen met Field Termination Assemblies (FTA's), voeren input- en output-scan en -verwerking uit op alle veld-I/O. Een redundante I/O-link is standaard voor extra beveiliging.Optioneel analoge high-level-invoer, Smart Transmitter Interface en Analog Output-processors kunnen overbodig zijn.I/O-verwerking wordt los van controleverwerkingsfuncties uitgevoerd, zodat I/O-scanpercentages volledig onafhankelijk zijn van de hoeveelheid I/ODeze partitionering van functies maakt een efficiënter gebruik van de Advanced Control Processor-capaciteit mogelijk en zorgt voor toekomstige I/O-uitbreiding.

Voor een APM kan elke combinatie van de bovenstaande I/O-processors worden geselecteerd. Dit kan een combinatie van enkele en/of redundante (HLAI, STI en AO) paren zijn, tot een totaal van 40.Zelfs met de maximale aanvulling van 80 fysieke IOP'sIn een redundante configuratie wordt de besturing automatisch overgedragen aan de back-up I/O-processor tijdens het vervangen van het bord.

Terwijl een afzonderlijke Field Termination Assembly van een bepaald type vereist is om verschillende veldbedradingssignaalniveaus te verwerken, kunnen identieke I/O-processors worden gebruikt.Deze I/O-aanpak vereenvoudigt de keuze van systeemhardware en minimaliseert de behoefte aan reserveonderdelenEr is bijvoorbeeld één digitale inputprocessor die 24 Vdc, 120 Vac of 240 Vac kan verwerken, afhankelijk van de gekozen FTA.
