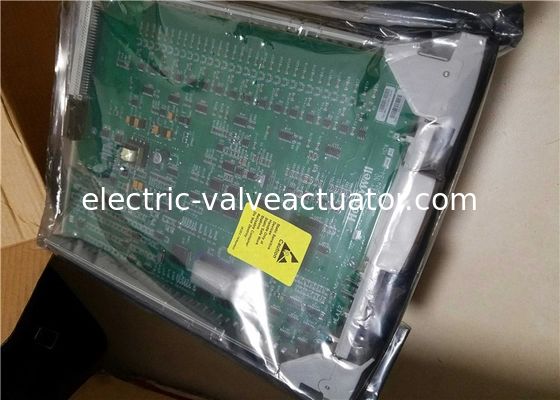

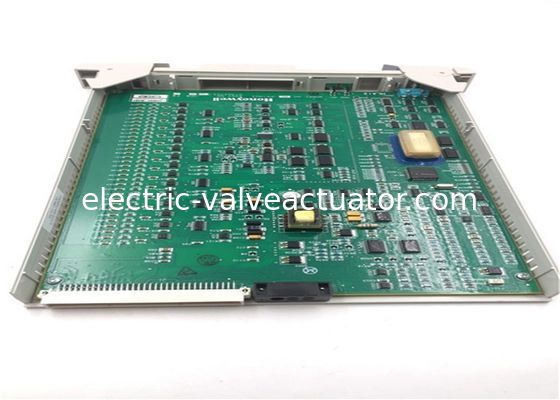

Honeywell MC-PAIH03 16 Input Analoge Invoerprocessor C300 Serie

• Vervaardiger:Honeywell
• Product nr.:51304754-150
• Productsoort:??-PAIH03 High Level Analog Input Processor-16 Input
• FTA-modellen:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Invoertype:Spanning, stroom (2-draad- of zelfkoppelende zenders)
• Invoerkanalen:16 differentiële invoerkanalen
• De afwijking van de gemeenschappelijke modus, dc tot 60 Hz (500 bron onevenwichtigheid):70 dB
• Gewone modusspanning, dc tot 60 Hz ((1)):-6 tot +5 V piek
• Resolutie van de A/D-converter:16 bits (14 bits gebruikt)
• Invoerbereik:0 tot en met 5 V, 1 tot en met 5 V, 0,4 tot en met 2 V, 4-20 mA (door 250 mA)
• Normale afstoting van de modus, bij 60 Hz:32 dB
• Reactie van het filter op normale modus:Eenpool RC, -3 dB @ 1 Hz
• Maximaal normaal modusinput ((differentiële ingangen, geen schade):± 30 volt
• Overstroom, dc tot 60 Hz ((kanaal-naar-kanaal):60 dB
• Inputimpedantie (spanningsinvoer):> 10 M aangedreven
• Maximale invoerspanning ((alle ingangen die naar gemeenschappelijk verwijzen, geen schade):± 30 volt
• Invoer scan snelheid:4 monsters per seconde per kanaal.
• Hardware nauwkeurigheid (@ CMV = 0 V):± 0,075% volle schaal (23,5°± 2°C), ± 0,15% volle schaal (0 tot 50°C)
• Vermogen om overspanningen te weerstaan (gemeenschappelijke modus):ANSI/IEEE C37.90.1-1978
• Verzendgewicht:3 kg

Ze voeren engineering-eenheidconversie uit, inclusief vijfde orde polynomale temperatuur-invoerkenmerken, als de high-level processor deze inputs ontvangt van mV / I-converters.Door gebruik van een dual processor ontwerp en aangepaste geïntegreerde schakelingen, ondersteunt de lage analoge invoerprocessor softwareconfiguratie per kanaal voor verschillende thermoparen of RTD-types met uitstekende resolutie en nauwkeurigheid.Open thermocouple detectie wordt één keer per scan uitgevoerd, zodat er geen slechte gegevens worden verspreid voor de controleverwerking.

De Low Level Multiplexer (LLMUX) processor biedt een economische manier om een groot aantal data-acquisitie signalen in te voeren.Elk punt wordt één keer per seconde gescand met een seconde scan vertraging voor de verwerkingDe open thermocouple-detectie wordt om de 30 seconden voor alle punten uitgevoerd.

De Remote Hardened Multiplexer (RHMUX) -processor biedt functionaliteit die vergelijkbaar is met die van de LLMUX.maar de twee 16-invoer FTA's kunnen worden gemonteerd tot 2 km van de xPM kastElke FTA is gemonteerd in een eigen NEMA-4 of -4X behuizing, die bescherming biedt tegen neerslag, spoelen en door de wind geblazen stof.en is geschikt om te werken in een GX "Severe" corrosieve omgeving en in de aanwezigheid van condensatievochtigheid.

De stroom voor de afstands-FTA's van de RHMUX wordt geleverd door een van de twee stroomadapters, die stroombeperking, seriële data-interfaces en galvanische isolatie bieden.De stroomadapter wordt gemonteerd in de FTA-bak in de xPM-kastDe intrinsiek veilige voedingsadapter (ISPA) maakt het mogelijk om de FTA's te plaatsen in de Division 1 of Zone 0 omgevingen.

Elke punt wordt één keer per 4 seconden gescand.Optioneel wordt bij elke meting de detectie met open thermocouple (OTD) uitgevoerd.. Indien dit is ingeschakeld, wordt de OTD-test onmiddellijk na de A/D-conversie uitgevoerd.Om te voorkomen dat valse grondpaden de metingen beïnvloedenAlle RHMUX-afgelegen FTA's zijn uitgerust met een lokale referentie voor koude verbindingen.Dit stelt het gebruik van de RHMUX in Release 300 en grotere systemen.
