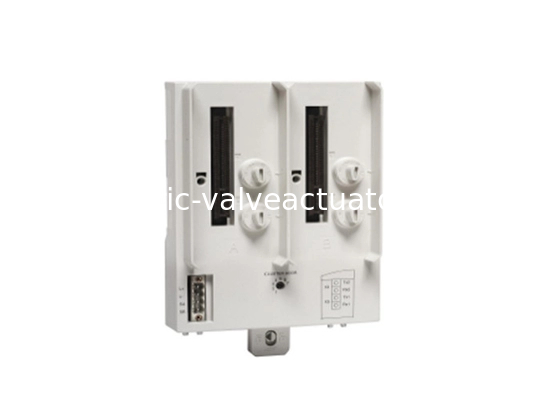

ABB's Modulebus Digital I/O Module Redundant Single I/O, Single Power TU841 3BSE020848R11

Merknaam:	ABB
Modelnummer:	De in punt 1 bedoelde vergunningen zijn van toepassing op:
MOQ:	1
Prijs:	Negotiations

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

India

Verpakking Details:

Nieuwe originele doos

Markeren:

ABB Modulebus digitaal I/O-module

redundante single I/O-module

TU841 3BSE020848R11 Modulebus module

Productbeschrijving

ABB's ModuleBus Digital I/O -module Redundante single I/O, Single Power TU841 3BSE020848R11

Functies en voordelen

Een roterende schakelaar voor het instellen van clusteradres
Mechanische toets voorkomt het invoegen van het verkeerde moduletype
Enkele modulebusverbinding
Vergrendelingsapparaat naar din -rail voor vergrendeling en aarding
Gemonteerd dinrail

De TU841 is een module beëindigingseenheid (MTU) voor redundante configuratie van optische moduleBus-modem TB840/TB840A, voor gebruik met niet-redundante I/O.

De MTU is een passieve eenheid met verbindingen voor voeding, een enkele elektrische modulebus, twee TB840/TB840A en een roterende schakelaar voor clusteradres (1 tot 7) instelling.

Vier mechanische toetsen, twee voor elke positie, worden gebruikt om de MTU te configureren voor de juiste soorten modules. Elke sleutel heeft zes posities, wat een totaal aantal van 36 verschillende configuraties geeft. De configuraties kunnen worden gewijzigd met een schroevendraaier.

Beëindigingseenheid TU840 verbindt TB840/TB840A met redundante I/O. Beëindigingseenheid TU841 verbindt TB840/TB840A met niet-redundante I/O.

Algemene informatie

Protocol	ABB's modulebus
Artikelnummer	3BSE020848R11
Meester of slaaf	Niet van toepassing
Lijn redundantie	Ja
Hot swap	Nee
Type	Redundante TB840/TB840A, enkele I/O, enkele kracht
Power Input	24 V DC (19.2 - 30 V)
Montage	Verticaal of horizontaal

Gedetailleerde gegevens

24 V Consumptie Typ.	Nvt
Modulebus huidige verdeling	Maximaal 5 V 1.5 A 24 V 1.5 A
Mechanische toetsen	36 verschillende combinaties
Acceptabele draadgroottes	Vaste stof: 0,2 - 2,5 mm² Stranded: 0,2 -2,5 mm², 24 -12 AWG Aanbevolen koppel: 0,5 nm
Nominale isolatiespanning	50 V
Dialectische testspanning	500 V AC
Power Dissipation	2.0 W

Milieu en certificering

Temperatuur, werken	55 ° C (131 ° F) horizontaal gemonteerd. 40 ° C (104 ° F) verticaal gemonteerd
Temperatuur, opslag	-25 ° C (-13 ° F) tot +70 ° C (158 ° F)
Apparatuurklasse	Klasse 1 volgens IEC 60536; (Beschermde aarde)
Ingress bescherming	IP20 volgens IEC 60529
Ce-markering	Ja
Elektrische veiligheid	stok
Gevaarlijke locatie	Culus gevaarlijke locatie Klasse 1 Zone 2, Atex Zone 2
Mariene certificaten	ABS, BV, DNV-GL, LR, RS, CCS
ROHS -compliance	EN 50581: 2012
Weee naleving	Richtlijn/2012/19/EU

Afmetingen

Hoogte	186 mm (7,32 inch) inclusief Latch
Breedte	124 mm (4,88 in.)
Diepte	47 mm (1,85 in.)
Gewicht (inclusief basis)	0,45 kg (0,99 lbs.)
