Nieuwe Verzegelde Allen Bradley 1747-ASB /A SLC 500 Universele Remote I/O Adapter

• Allen Bradley
• 1747-ASB
• 1747Ab
• Stopgezet door fabrikant vanaf 11/01/2013
• I/O -adaptermodule
• SLC500
• OP AFSTAND
• SLC 500
• 57,6 kbit/s
• 115 kbit/s
• 230 kbit/s
• BESCHIKBAAR

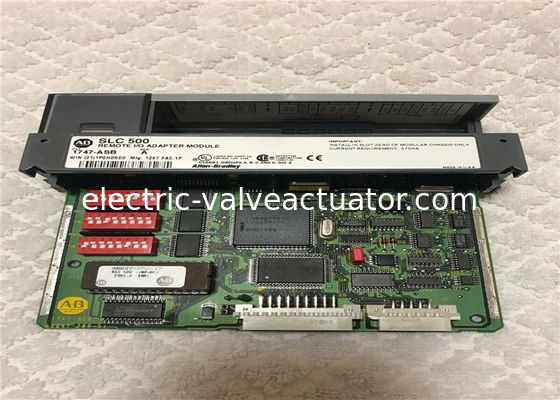

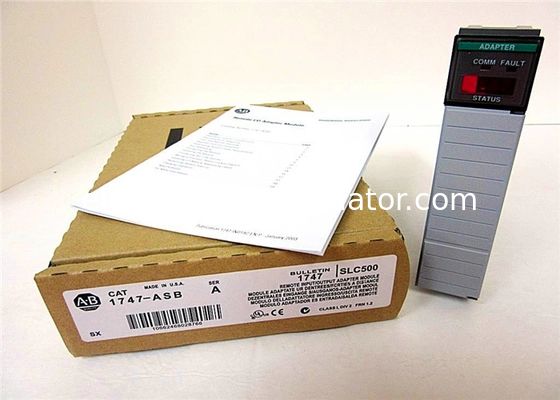

De AB 1747-ASB is een SLC 500 I/O-adaptermodule. Deze I/O -adaptermodule heeft een universele externe I/O -adaptercommunicatiepoort en heeft een communicatiegraad van 57.6, 115 of 230 kilobits/seconde.

De AB 1747-ASB is een externe I/O-adaptermodule die deel uitmaakt van het SLC 500-systeem. Het legt een communicatieverbinding op tussen SLC- of PLC -scanners en verschillende 1746 I/O -modules via externe I/O. De externe I/O -link bestaat uit één masterapparaat, dwz een SLC- of PLC -scanner en een of meer slavenapparaten die adapters zijn.

De SLC- of PLC-beeldtabel krijgt I/O-module-afbeelding direct vanuit het chassis. Voor het in kaart brengen van afbeeldingen ondersteunt het zowel discrete als blokoverdracht. De 1747-ASB heeft ondersteuning voor 1/2-slot-, 1-slot- en 2-slot-adressering met efficiënt beeldgebruik. Het is geïnstalleerd in het chassis met de SLC 500 -processor en het scant I/O in het chassis.

De 1747-ASB-module heeft 375 mA backplane stroom bij 5V en 0 mA bij 24V. Het heeft een minimale en maximale thermische dissipatie van 1.875 W. Het kan I/O -gegevens over een afstand van maximaal 3040 meter communiceren en ondersteunt 57,6k, 115,2k en 230,4K baud. Hiermee kan een door de gebruiker geselecteerde beeldgrootte van maximaal 32 logische groepen en deze tot 30 chassis slots regelen.

De 1747-ASB biedt ook niet-vluchtig geheugen en uitgebreide knooppuntcapaciteiten tot 32 adapters. Voor bedrading moet de Belden 9463 of vergelijkbare categoriekabel worden gebruikt en vereist geen gebruikersprogrammering. Het maakt gebruik van een 6-pins Phoenix-connector voor verbinding tussen de externe I/O-link en de processor.

De 1747-ASB-module ondersteunt alle SLC 501 I/O-modules zoals basismodules, weerstandsmodules, hogesnelheidscountermodules, enz. Voor probleemoplossing en werking heeft het drie 7-segment displays met verbeterde mogelijkheden voor het weergeven van de bedrijfsstatus en fouten. De 1747-ASB is bedoeld voor gebruik in een industriële omgeving en biedt een NEMA-standaard lawaai-immuniteit.
