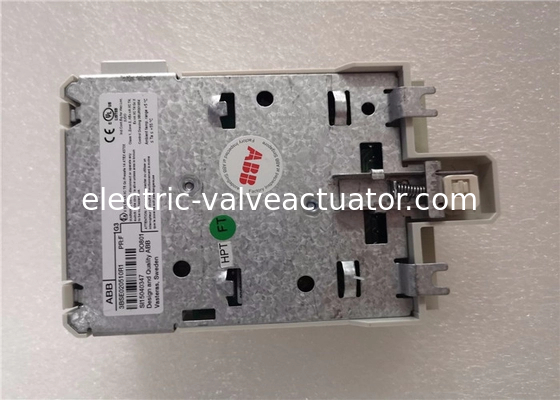

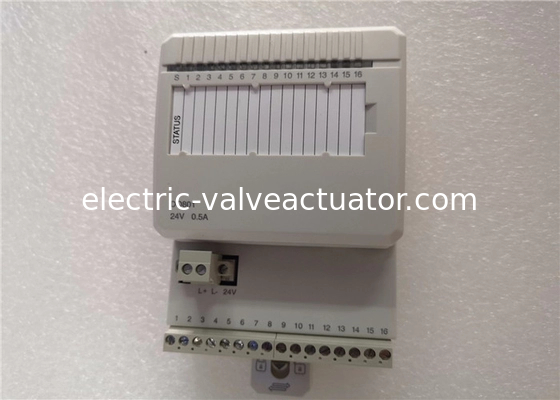

DI803 3BSE022362R1 230 V a.c./d.c. digitale invoer Digitale IO-module ABB

Name: DI803 3BSE022362R1 230 V a.c./d.c. digitale invoer Digitale IO-module ABB
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: DI803
Price: 210.00 USD
Availability: InStock

Merknaam:	ABB
Modelnummer:	DI803
MOQ:	1
Prijs:	Negotiations

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Zwitserland

Geschat Isolatievoltage:

50V

Diëlektrisch testvoltage:

500VAC

Huidige consumptie +5 V Modulebus:

70 mA

Power Dissipation:

1.6W

Verpakking Details:

Nieuwe originele doos

Markeren:

ABB digitale invoermodule 230V

DI803 digital I/O module

ABB ESP controller module

Productbeschrijving

Di803 3BSE022362R1 230 V AC/DC Digitale ingang Digitale I/O -module ABB

Productkenmerken

Nominale isolatiespanning	50V
Diëlektrische testspanning	500VAC
Huidig verbruik +5 V ModuleBus	70 mA
Power Dissipation	1.6W

Productbeschrijving

De DI803 is een 8 -kanaals 230 V AC/DC digitale ingangsmodule voor de S800 I/O. Deze module heeft 8 digitale ingangen. Het AC -ingangsspanningsbereik is 164 - 264 volt en de ingangsstroom is 7,6 mA bij 230 V AC Het DC -ingangsbereik is 175 - 275 V en de ingangsstroom is 1,6 mA bij 220 V. De ingangen worden individueel geïsoleerd. Elk invoerkanaal bestaat uit huidige beperkende componenten, EMC -beschermingscomponenten, LED -inputstatusindicatie LED en optische isolatiebarrière.

Functies en voordelen

8 kanalen voor 230 V AC/DC -ingangen met het huidige zinken
Individueel geïsoleerde kanalen
Spanningsbegeleiding van veldinvoerkracht
Invoerstatusindicatoren
Signaalfiltering
Procesverbinding via afneembare connectoren

Algemene informatie

Type	Digitale invoer
Signaalspecificatie	230 V AC, 220 V DC
Artikelnummer	3BSE022362R1
Aantal kanalen	8
Signaaltype	Huidige zinken
In een deksel	Nee
SOE	Nee
Ontslag	Nee
Hoge integriteit	Nee
Intrinsieke veiligheid	Nee
Mechanica	S800L

Gedetailleerde gegevens

Ingangsspanningsbereik, "0"	0..50 V AC, 0..40 V DC
Ingangsspanningsbereik, "1"	164..264 V AC, 175..275 V DC
Invoerimpedantie	30 kΩ (AC) 134 kΩ (DC)
Isolatie	Individueel geïsoleerde kanalen
Filtertijden (digitaal, selecteerbaar)	2, 4, 8, 16 ms
Invoerfrequentiebereik	47..63 Hz
Analoog filter aan/uit vertraging	5/28 MS
Maximale veldkabellengte	200 meter (219 yards) 100 pf/m voor AC, 600 meter voor DC
Nominale isolatiespanning	250 V
Diëlektrische testspanning	2000 V AC
Power Dissipation	Typ. 2.8 W
Huidig verbruik +5 V ModuleBus	50 ma
Huidig verbruik +24 V modulebus	0
Huidig verbruik +24 V extern	0
Ondersteunde draadmaat	Solid: 0,05-2,5 mm2, 30-12 AWG Stranded: 0,05-1,5 mm2, 30-12 AWG Aanbevolen koppel: 0,5-0,6 nm Strippen lengte 6-7,5 mm, 0,24-0,30 inch

Omgeving en certificering

CE Mark	Ja
Elektrische veiligheid	IEC 61131-2, UL 508
Gevaarlijke locatie	-
Mariene certificering	ABS, BV, DNV-GL, LR, RS, CCS
Beschermingsbeoordeling	IP20 volgens IEC60529
Corrosieve sfeer ISA-S71.04	G3
Klimatologische bedrijfsomstandigheden	0 tot +55 ° C (opslag -40 tot +70 ° C), RH = 5 tot 95 % geen condensatie, IEC/EN 61131-2
Vervuiling	Graad 2, IEC 60664-1
Mechanische bedrijfsomstandigheden	IEC/EN 61131-2
EMC	EN 61000-6-4 en EN 61000-6-2
Overspanningscategorieën	Klasse I volgens IEC 61140; (Beschermde aarde)
Apparatuurklasse	Klasse I volgens IEC 61140; (Beschermde aarde)
Max omgevingstemperatuur	55 ° C (131 ° F), voor verticale montage 40 ° C (104 ° F)
ROHS -compliance	EN 50581: 2012
Weee naleving	Richtlijn/2012/19/EU
