details van de producten

Thuis Producten

AI825 - I/O AI825 3BSE036456R1 Modules - System 800xA hardware selector ABB

Name: AI825 - I/O AI825 3BSE036456R1 Modules - System 800xA hardware selector ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI825
Price: 210.00 USD
Availability: InStock

Merknaam:	ABB
Modelnummer:	AI825
MOQ:	1
Prijs:	Negotiations

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

India (IN)

Signaalspecificatie:

-20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V

Invoerimpedantie:

10 MΩ (spanningsingang) 50 Ω (stroomingang)

Onder/over bereik:

± 15%

Invoerfilter (stijgingstijd 0-90%):

115 ms (invoerspanning), 130 ms (invoerstroom)

Verpakking Details:

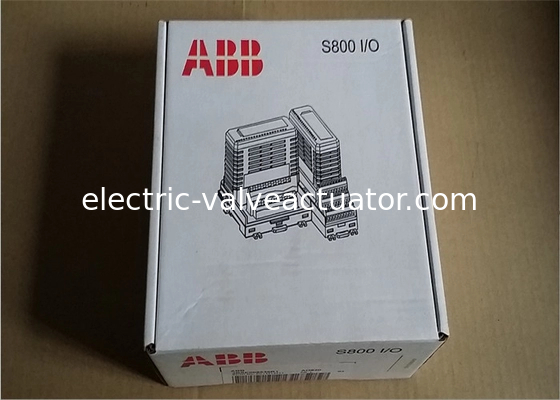

Nieuwe originele doos

Markeren:

Hardwaremodule van ABB System 800xA

AI825 I/O-module met garantie

ESP Controller 3BSE036456R1 selector

Productbeschrijving

AI825 - I/O AI825 3BSE036456R1 Modules - Systeem 800xa Hardware -selector ABB

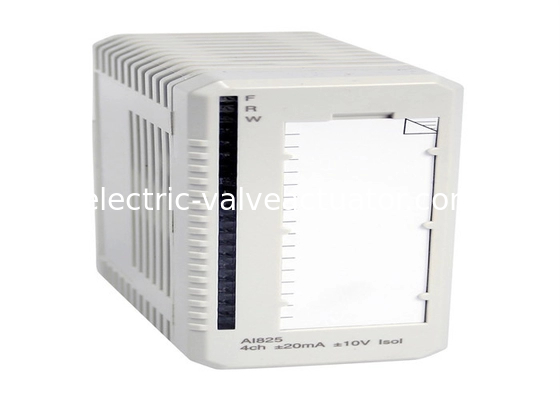

De AI825 -analoge ingangsmodule heeft 4 individueel galvanisch geïsoleerde, bipolaire stroom/spanningsingangen. Elk kanaal kan een spanning of stroomingang zijn.

De module heeft een directe stroomingang die bestand is tegen maximaal 6,3 V en een overspanning beschermde stroomingang die bestand is tegen +30 V DC De stroom wordt beperkt door een PTC -weerstand.

Vermogen naar de invoerfasen wordt omgezet van de 24 V op de modulebus.

Functies en voordelen

4 kanalen individueel Galvanische geïsoleerde ingangen voor +20 mA, 0 ... 20 ma, 4 ... 20 ma, +10 V, 0 ... 10 V, 2 ... 10 V
14 -bits resolutie plusteken
Input shuntweerstanden beschermd tegen 30 V DC
De invoer is bestand tegen Hart -communicatie

Algemene informatie

Type	Analoge invoer
Signaalspecificatie	-20 ..+20 ma, 0 (4) .. 20 ma, -10 ..+10 v, 0 (2) .. 10V
Artikelnummer	3BSE036456R1
Aantal kanalen	4
In een deksel	Nee
SOE	Nee
Ontslag	Nee
Hoge integriteit	Nee
Intrinsieke veiligheid	Nee
Mechanica	S800

Gedetailleerde technische specificaties

Oplossing	14 bit plusteken
Invoerimpedantie	10 MΩ (spanningsingang) 50 Ω (huidige invoer)
Isolatie	Individueel geïsoleerd, kanaal-naar-kanaal en naar circuit gemeenschappelijk
Onder/over bereik	± 15%
Fout	Max. 0,1%
Temperatuurafwijking	Max. 47 ppm/° C (0..10V), max. 34 ppm/° C (± 10V), max. 78 ppm/° C (0..20Ma), max. 57 ppm/° C (± 20 mA)
Invoerfilter (stijgtijd 0-90%)	115 ms (spanningsingang), 130 ms (huidige ingang)
Update cyclustijd	<10ms
Maximale veldkabellengte	600 meter (656 meter)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB bij 50 Hz,> 55 dB bij 60 Hz
Nominale isolatiespanning	250 V
Diëlektrische testspanning	1900 V DC CH-CH, 3250 V DC CH-Ground/System
Power Dissipation	Typ. 2.5 W, max. 3.2 W
Huidig verbruik +5 V ModuleBus	Typ. 70 ma, max. 100 ma
Huidig verbruik +24 V modulebus	Typ. 90 mA, max. 110 ma
Huidig verbruik +24 V extern	0

Diagnostiek

Front LED's	F (ault), r (un), w (arning)
Overzicht	Interne stroomvoorziening
Statusindicatie van toezicht	Modulefout, modulewaarschuwing, kanaalfout

Omgeving en certificering

CE Mark	Ja
Elektrische veiligheid	IEC 61131-2, UL 508
Gevaarlijke locatie	-
Mariene certificering	-
Beschermingsbeoordeling	IP20 volgens IEC 60529
Corrosieve sfeer ISA-S71.04	G3
Klimatologische bedrijfsomstandigheden	0 tot +55 ° C (opslag -25 tot +70 ° C), RH = 5 tot 95 % geen condensatie, IEC/EN 61131-2
Vervuiling	Graad 2, IEC 60664-1
Mechanische bedrijfsomstandigheden	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Overspanningscategorieën	IEC/EN 60664-1, EN 50178
Apparatuurklasse	Klasse I volgens IEC 61140; (Beschermde aarde)
Max omgevingstemperatuur	55 ° C (131 ° F), voor verticale montage in compacte MTU 40 ° C (104 ° F)
ROHS -compliance	EN 50581: 2012
Weee naleving	Richtlijn/2012/19/EU
