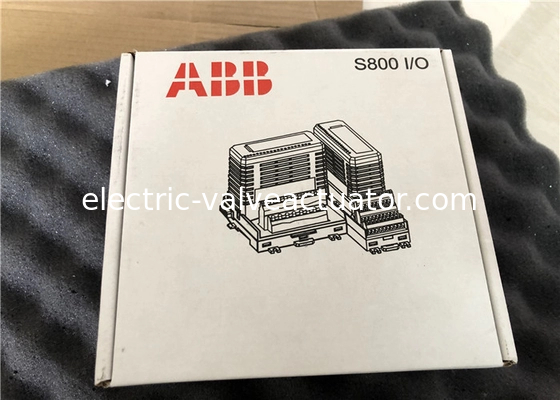

AI890 3BSC690071R1 ABB S800 I/O modules Digital I/O Module 0 / 22 mA 1.5 W

Name: AI890 3BSC690071R1 ABB S800 I/O modules Digital I/O Module 0 / 22 mA 1.5 W
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI890
Price: 210.00 USD
Availability: InStock

Merknaam:	ABB
Modelnummer:	AI890
MOQ:	1
Prijs:	Negotiations

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Zwitserland

Signaalspecificatie:

3-draad OTO: Pt100, Cu10, NI100, Ni120 en weerstand biedende potentiometer

Geschat Isolatievoltage:

50V

Diëlektrisch testvoltage:

500VAC

Huidige consumptie +5 V Modulebus:

70 mA

Power Dissipation:

1.6W

Verpakking Details:

Nieuwe originele doos

Productbeschrijving

AI890 3BSC690071R1 ABB S800 I/O modules Digitale I/O Module 0 / 22 mA 1.5 W

De AI890 Analoge Ingangsmodule heeft 8 kanalen. De module bevat Intrinsieke Veiligheidsbeschermingscomponenten op elk kanaal voor aansluiting op procesapparatuur in gevaarlijke gebieden zonder de noodzaak van extra externe apparaten.

Elk kanaal kan een stroomingang of voeding zijn en een twee-draads procestransmitter bewaken. De stroomingang is voor extern gevoede transmitters. De spanningsval van de stroomingang is typisch 3 V, inclusief PTC. De transmittervoeding voor elk kanaal kan minimaal 15 V leveren bij een lusstroom van 20 mA om Ex-gecertificeerde procestransmitters van stroom te voorzien en is beperkt tot 23 mA in overbelastingsomstandigheden. Alle acht kanalen zijn in één groep geïsoleerd van de ModuleBus en de voeding. De voeding voor de ingangstrappen wordt omgezet van de 24 V op de voedingsaansluitingen.

TU890 en TU891 Compact MTU kunnen met deze module worden gebruikt en maken een twee-draads aansluiting op de procesapparatuur mogelijk zonder extra klemmen. TU890 voor Ex-toepassingen en TU 891 voor niet-Ex-toepassingen.

Kenmerken en voordelen

• 8 kanalen voor 0...20 mA of 4...20 mA, single-ended unipolaire ingangen.

• 1 groep van 8 kanalen geïsoleerd van de aarde.

• Voeding en bewaking voor Ex-gecertificeerde twee-draads transmitters.

• Niet-energieopslagende analoge ingangen voor extern gevoede bronnen.

Algemene info

Type	Analoge Ingang
Signaalspecificatie	0...20 mA
Artikelnummer	3BSC690071R1
Aantal kanalen	8
Signaaltype	Unipolair single-ended
HART	Nee
SOE	Nee
Redundantie	Nee
Hoge integriteit	Nee
Intrinsieke veiligheid	Ja
Mechanica	S800

Gedetailleerde gegevens

Resolutie	12 bit
Isolatie	Groepsgewijs geïsoleerd van de aarde
Onder/over bereik	0 / 22 mA
Fout	Max. 0,1%
Temperatuurdrift	Typ. 50 ppm/°C Max. 100 ppm/°C
Ingangsfilter (stijgtijd 0-90%)	75 ms
Update cyclustijd	5 ms
Stroombegrenzing	Ingebouwde stroombegrensde transmittervoeding
CMRR, 50Hz, 60Hz	>80 dB
NMRR, 50Hz, 60Hz	>20 dB
Nominale isolatiespanning	50 V
Diëlektrische testspanning	500 V a.c.
Stroomverbruik	1.5 W
Stroomverbruik +5 V Modulebus	Typ. 70 mA, Max. 150 mA
Stroomverbruik +24 V extern	Typ. 220 mA, Max. <300 mA

Diagnostiek

Front LED's	F(out), R(un), W(aarschuwing)
Supervisie	Interne procesvoeding
Statusindicatie van supervisie	Modulefout, Moduulwaarschuwing, Kanaalfout

Omgeving en certificering

CE-markering	Ja
Elektrische veiligheid	IEC 61131-2, FM
Gevaarlijke locatie	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Marine certificering	ABS, BV, DNV-GL, LR, RS, CCS
Beschermingsgraad	IP20 volgens IEC 60529
Corrosieve atmosfeer ISA-S71.04	G3
Klimatologische bedrijfsomstandigheden	0 tot +55 °C (Opslag -40 tot +70 °C), RV=5 tot 95 % geen condensatie, IEC/EN 61131-2
Vervuilingsgraad	Graad 2, IEC 60664-1
Mechanische bedrijfsomstandigheden	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Overspanningscategorieën	IEC/EN 60664-1, EN 50178
Apparatuurklasse	Klasse I volgens IEC 61140; (aardebeschermd)
Max. omgevingstemperatuur	55 °C (131 °F), voor verticale montage in compacte MTU 40 °C (104 °F)
RoHS-conformiteit	EN 50581:2012
WEEE-conformiteit	RICHTLIJN/2012/19/EU
