GE FANUC IC693CHS391, Uitbreidingsplaat met tien sleuven, CPU I/O-basis, Digitale I/O-module

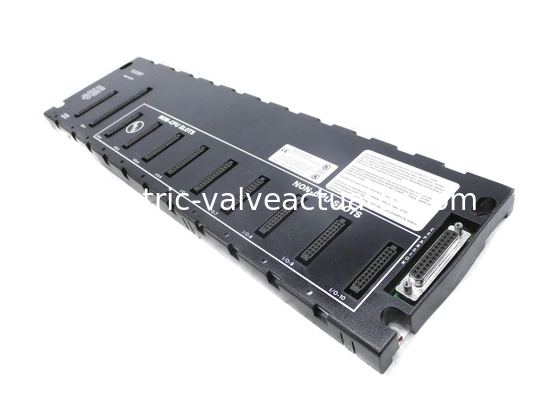

De GE Fanuc IC693CHS391 is een uitbreidingsplaat met tien sleuven.

Deze uitbreidingsplaat is ontworpen met een sleuf aan de linkerkant van de basisplaat, speciaal voor de voeding. De unieke afmeting van deze sleuf zorgt ervoor dat deze alleen compatibel is met een voeding.
De gebruiker moet ervoor zorgen dat de IC693CHS391 is aangesloten op de CPU in de eerste sleuf van de basisplaat.De eerste sleuf van de basisplaat ondersteunt de CPU-module, die is gelabeld als CPU/1. Deze module mag slechts één CPU-basisplaat per systeem hebben.

Als er meer dan één basisplaat in het systeem is, dan moet een andere een Remote- of Uitbreidingsbasisplaat zijn. De IC693CHS391 bestaat uit vele sleuven, waarvan sleufnummer 2 en de sleuven daarboven een unieke afmeting hebben die wordt gebruikt om optiemodules of I/O-modules aan te sluiten.

Deze module is voorzien van een 25-pins vrouwelijke connector aan de rechterkant om verbinding te maken met de remote- of uitbreidingsbasisplaat. Zowel remote- als uitbreidingsbasisplaten moeten worden aangesloten op het systeem met een CPU. Het aantal van deze basisplaten dat door een systeem wordt ondersteund, hangt voornamelijk af van het type CPU dat wordt gebruikt. Er kunnen maximaal vier basisplaten worden gebruikt als de CPU's 341, 340 en 331 worden gebruikt, anders kunnen maximaal zeven basisplaten worden gebruikt met CPU 350. Het systeem met remote-basisplaten vereist een kabel van minder dan 700 voet, terwijl het systeem minder dan 50 voet vereist voor uitbreidings- en CPU-basisplaten. Zowel remote- als uitbreidingsbasisplaten zijn geassocieerd met de DIP-schakelaar.

De GE Fanuc IC693CHS391 basisplaat is een uitbreidingsbasisplaat die is ontworpen en vervaardigd voor installatie in de GE Fanuc Series 90-30 PLC's. De IC693CHS391 uitbreidingsbasisplaat kan worden gebruikt om een PLC uit te breiden, zodat deze meer I/O-modules en veldapparaten kan herbergen en meer toepassingen en gespecialiseerde grootschalige toepassingen kan verwerken. Hij wordt geleverd met 10 sleuven voor het hosten van input- en outputmodules en andere apparaten. De meest linkse sleuf van de IC693CHS391 uitbreidingsbasisplaat bevat een voedingsmodule. Hij heeft een open behuizing die het gemakkelijk maakt om te installeren of te verwijderen, maar die hem ook kwetsbaar maakt voor zaken als stof of vocht, die hem kunnen beschadigen of zijn werking kunnen belemmeren. Deze basisplaat wordt ook geleverd met een DIP-schakelaar.

De GE Fanuc Series 90-30 IC693CHS391 uitbreidingsbasisplaat kan worden aangesloten op een GE Series 90-30 remote-basisplaat met zijn 25-pins vrouwelijke connector die zich aan de rechterkant bevindt en met een kabel die tot 700 meter lang kan zijn. De IC693CHS391 uitbreidingsbasisplaat heeft een speciale sleuf alleen voor CPU's, en deze basisplaat moet ofwel een CPU hosten ofwel worden aangesloten op een andere basisplaat in het PLC-systeem dat een CPU host. Verschillende Series 90-30 CPU's kunnen verschillende aantallen uitbreidingsbasisplaten zoals de IC693CHS391 uitbreidingsbasisplaat herbergen. Sommige Series 90-30 CPU's kunnen 4 basisplaten tegelijk herbergen, terwijl andere tot 7 basisplaten tegelijk kunnen hosten. De IC693CHS391 uitbreidingsbasisplaat kan worden aangesloten op een computer als deze een PCI-kaart gebruikt.

Om te worden aangesloten op een remote-basisplaat, vereist de IC693CHS391 uitbreidingsbasisplaat een kabel met een lengte van minder dan 700 voet. De basisplaat kan niet als een enkele entiteit worden gebruikt. Hij kan ofwel worden aangesloten op een PLC-apparaat of een personal computer die een PCI-kaart gebruikt. Hij kan worden aangesloten op maximaal 7 CPU's tegelijk, afhankelijk van het model van de gebruikte CPU's. De IC693CHS391 basisplaat kan zowel verticaal als horizontaal worden gemonteerd, afhankelijk van de lay-out van de PLC of de CPU. De omgevingstemperatuur moet altijd binnen het gespecificeerde bereik liggen. De plaat moet uit de buurt worden gehouden van waterspatten en bronnen van stof, vuil en schadelijke chemicaliën. De IC693CHS391 basisplaat is gecertificeerd door verschillende wereldwijde milieu- en industriële normen.
