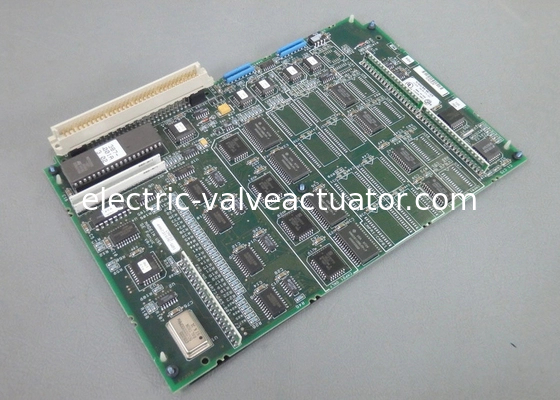

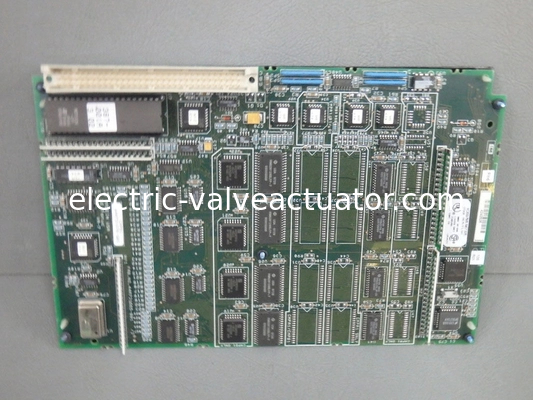

Ge Fanuc IC697MEM732, 32-bit CMOS Uitbreidingsgeheugen, Serie 90-70

Productbeschrijving

De IC697MEM732 is een 32-Bit CMOS uitbreidingsgeheugen van GE Fanuc voor Series 90-70. Het levert 256 Kbytes niet-vluchtig flashgeheugen en biedt logica- en gegevensgeheugen voor PCU-modules 780, 781, 782, 788 en 789. Deze kaart is vereist voor een goede werking van deze CPU's, aangezien de basiskaart geen RAM-geheugen bevat. De IC697MEM732 wordt geïnstalleerd als een dochterbord en bevindt zich in dezelfde sleuf als de module die het bedient. Een extra sleuf is niet nodig. De IC697MEM732 heeft verschillende functies, met name de beschikbaarheid in 128 KB, 256 KB's met 256 KB niet-vluchtig flashgeheugen, 256 Kbytes en 512 Kbytes opties. Het is configureerbaar voor zowel gegevens- als programmageheugen. Als de stroom uitvalt, wordt het geheugen automatisch opgeslagen door een lithiumbatterij C697ACC701 die op de behuizing van de basiskaart is geplaatst.

Naast het behouden van het gebruikersgeheugen bij stroomuitval, bedient de batterij een kalenderklok op de PLC CPU. Denk eraan om altijd een nieuwe batterij te installeren voordat u de oude verwijdert om mogelijke problemen te voorkomen. Handig is dat het flashgeheugen behouden blijft als de stroom uitvalt zonder dat een batterijaansluiting nodig is. Het logische programmageheugen wordt automatisch gecontroleerd op fouten door de PLC CPU als een achtergrondtaak. De installatie van het geheugenuitbreidingsbord IC697MEM732 is eenvoudig en kan gemakkelijk in het veld worden geïnstalleerd. De enige benodigde tool is een Phillips-schroevendraaier #1. Schroef eenvoudig elke schroef van het uitbreidingsbord in de standoffs en draai deze stevig vast. De rackvoeding moet UIT staan voordat de CPU-module wordt geïnstalleerd. Vervolgens kan de module in het rack worden geplaatst.

Over IC697MEM732

De IC697MEM732-module is een geheugenuitbreidingsmodule van GE Fanuc. De IC697MEM732-uitbreidingsmodule is geclassificeerd onder GE Series 90-70 en levert tot 512 KB geheugen. De IC697MEM732-module biedt het logica- en gegevensgeheugen voor de CPU-modellen 780, 781, 782, 788 en 789 van GE Fanuc. De IC697MEM732-module zorgt voor de juiste werking van de CPU's waarop deze is geïnstalleerd, terwijl de basiskaart het RAM-geheugen bevat. De IC697MEM732-module wordt meestal geïnstalleerd als het dochterbord in een PLC wanneer deze zich in dezelfde sleuf bevindt als de module die hij bedient. De IC697MEM732-module heeft geen extra sleuf nodig voor installatie. De IC697MEM732-module wordt geleverd met verschillende functies en verschillende capaciteiten. Deze omvatten capaciteiten van 128 KB, 256 KB en ook 512 KB. Het is configureerbaar voor gegevens en de programmageheugen en wanneer er een stroomonderbreking is, gaat het geheugen niet verloren.

Een batterij ondersteunt de GE Fanuc IC697MEM732-geheugenuitbreidingsmodule, dus er is geen geheugenverlies wanneer de stroom wordt uitgeschakeld. De IC697MEM732-geheugenuitbreidingsmodule gebruikt een lithiumbatterij die op de behuizing van de basiskaart is geïnstalleerd. De batterij is handig om ervoor te zorgen dat de kalenderklok functioneel blijft, zelfs wanneer de stroom is uitgeschakeld. Zorg ervoor dat een nieuwe batterij is geïnstalleerd voordat u de bestaande verwijdert om een mogelijk stroomverlies te voorkomen. Het niet-vluchtige flashgeheugen blijft behouden tijdens een stroomuitval. De IC697MEM732-module wordt geleverd met logisch programmageheugen dat automatisch op fouten wordt gecontroleerd door de CPU van de PLC als een achtergrondproces. De installatie van de geheugenuitbreidingsmodule is eenvoudig en overzichtelijk. Het is echter raadzaam om de module alleen door een gekwalificeerde technicus te laten installeren om een soepel installatieproces te garanderen.

Technische informatie
