Productbeschrijving

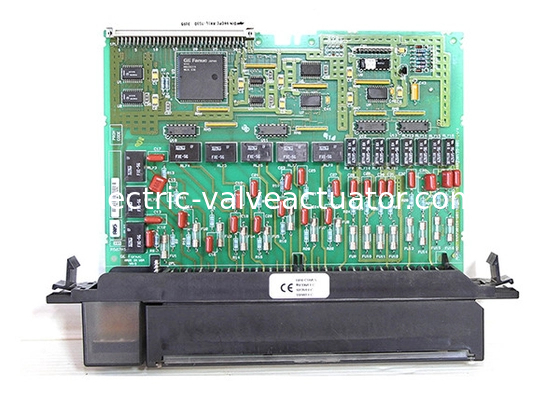

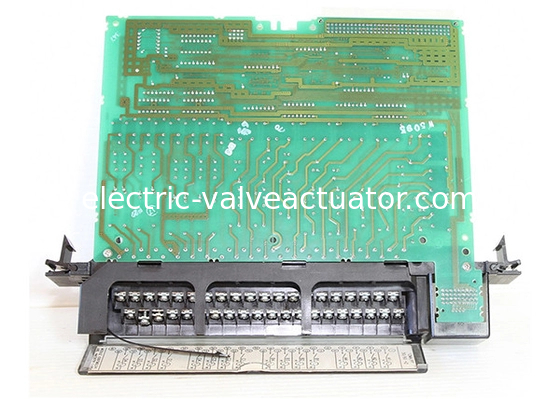

De IC697MDL241 is een 240 VAC Discrete Input Module vervaardigd door GE Fanuc. Uitgelichte kenmerken van deze module zijn 16 individueel geïsoleerde punten, een 20 ms ingangsfilter en compatibiliteit met naderingsschakelaars. De IC697MDL241 module is ontworpen voor gebruik met een PLC (proximity logic controller). Elke geïsoleerde ingang kan worden gebruikt op een afzonderlijke fase van de AC-voeding.

De ingang is reactief met IEC-standaard stroom-spanningskarakteristieken. De karakteristieken zijn compatibel met een verscheidenheid aan naderingsschakelaars. De IC697MDL241 module is uitgerust met LED-indicatoren, die de AAN-UIT-status van elk punt aan de logische kant van het circuit tonen. Deze zijn te vinden aan de bovenkant van de module. De IC697MDL241 is mechanisch gekeerd om een correcte vervanging met een vergelijkbaar type in het veld te behouden. I/O-referenties zijn configureerbaar door de gebruiker en DIP-schakelaars of jumpers zijn niet nodig. Configuratie wordt voltooid via de configuratiefunctie van MS-DOS of Windows programmeersoftware die draait op Windows 95 of Windows NT via Ethernet TCP/IP of via de SNP-poort. De configuratiefunctie van de programmeersoftware is handig voorgeïnstalleerd.

De IC697MDL241 is compatibel met een reeks ingangsapparaten, waaronder drukknoppen, eindschakelaars en selects, evenals elektronische naderingsschakelaars, zowel 2-draads als 3-draads. De ingangscircuit is capacitief om een lage warmteafvoer te garanderen, wat bijdraagt aan de betrouwbaarheid en de langere levensduur van de module. De ingangsstroomkarakteristieken leveren typisch 10mA in de AAN-toestand en kunnen tot 5mA lekstroom afvoeren wanneer UIT. De module is compatibel met een verscheidenheid aan 2- en 3-draads naderingsschakelaars.

Over IC697MDL241

De IC697MDL241 Input Module is een discrete input module vervaardigd door GE Fanuc als onderdeel van Serie 90-70. Hij werkt op een spanning van 240 Volt AC en beschikt over 16 afzonderlijke geïsoleerde punten met een ingangsfiltertijd van 20 milliseconden en compatibiliteit met naderingsschakelaars. Deze module is ontworpen en bedoeld voor gebruik met Programmeerbare Logische Controllers (PLC's), en elke geïsoleerde ingang kan functioneren als een enkele AC-voedingsfase. Hij heeft ook ingangen die reactief zijn met de IEC-standaard stroom-spannings eigenschappen, die compatibel zijn met verschillende naderingsschakelaars. De GE Fanuc IC697MDL241 Module beschikt over LED's voor het aangeven van de aan- en uitstatus voor elk van de punten aan de circuitlogische kant. De LED's bevinden zich bovenop de module.

De GE Fanuc IC697MDL241 Discrete Input Module is mechanisch gekeerd om een gemakkelijke vervanging te bieden met een overeenkomstig moduletype in het veld. De gebruikers kunnen de I/O-referenties configureren en DIP-jumpers of schakelaars zijn niet vereist. Deze configuraties kunnen worden voltooid via de configuratiefunctie van de Windows- of MS-DOS-programmeersoftware die draait op het Windows NT- of Windows 95-besturingssysteem via de SNP-poort of Ethernet TCP/IP-poort. De configuratiefunctie van de programmeersoftware is voorgeïnstalleerd. De IC697MDL241 Module is afgestemd op een verzameling ingangsapparaten zoals eindschakelaars, selects, drukknoppen en 2-draads en 3-draads elektronische naderingsschakelaars. De IC697MDL241 Module heeft een capacitief ingangscircuit dat ervoor zorgt dat er een lage warmteafvoer is, en dit draagt bij aan de betrouwbaarheid en de lange levensduur van de module. Hij heeft een typische ingangsstroom van 10 milliampère in de aan-toestand en kan ook een lekstroom van maximaal 5 milliampère afvoeren in de uit-toestand.

Technische specificaties

Technische informatie

Speiiticatie
