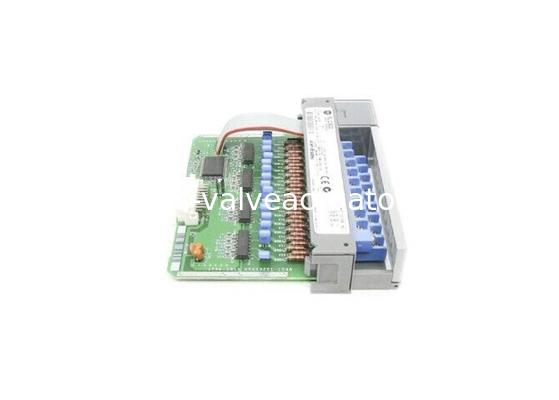

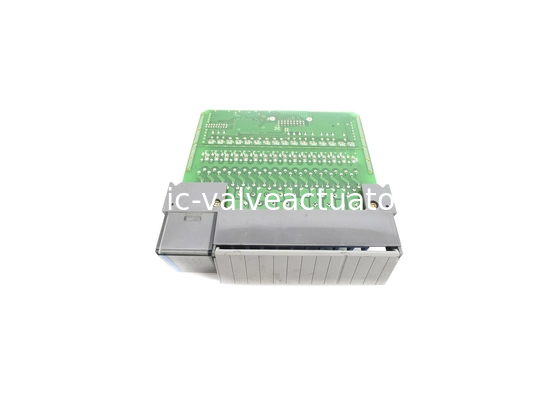

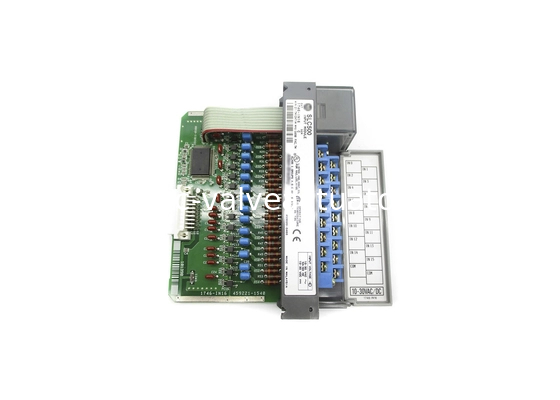

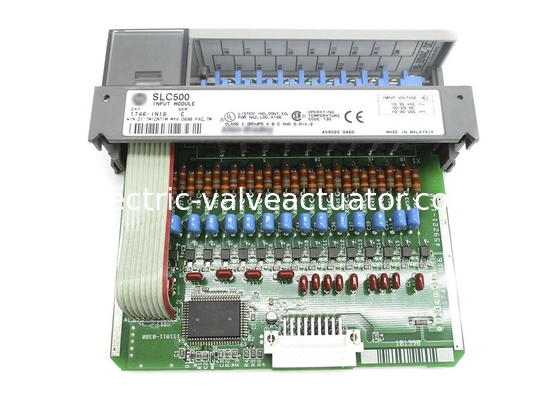

AB 1746-IN16, SLC 500 Digitaal AC/DC Input Module, 24 Volt AC/DC Sink

De AB 1746-IN16 is een 24 VDC / 24VAC Sinking input module. Deze module beschikt over zestien (16) sinking kanalen die kunnen worden gebruikt om te communiceren met discrete ingangssignalen die werken met 10-30 VDC en VAC spanningsbereiken.

Ingangsmodules worden gebruikt door de Programmable Logic Controller (PLC) om te communiceren met het proces. De activering van elk individueel kanaal vertegenwoordigt de werkelijke toestand van het apparaat. Elk kanaal van deze module heeft een speciale LED-indicator om visuele feedback te geven of het kanaal actieve stroom heeft of niet. Deze LED's kunnen ook worden gebruikt als referentie voor probleemoplossing, omdat ze bevestigen of het signaal van de veldzijde de module heeft bereikt.

Deze module neemt een enkele sleuf in beslag in elke 1746 SLC Chassis. Hij kan worden geïnstalleerd in het lokale chassis samen met de PLC-processor of in een SLC-uitbreidingssleuf. Hij wordt rechtstreeks op het chassis gemonteerd via de meegeleverde mannelijke connectoren die zijn uitgelijnd met de geïntegreerde busconnectoren van het chassis, vergelijkbaar met elke module in het SLC 500-systeem.

Deze module vertoont een iets andere signaalvertraging voor AC- en DC-spanningen. Voor AC-spanning vertonen ON naar OFF en OFF naar ON overgangen een signaalvertraging van 25 ms, terwijl voor DC-voedingsspanning de ervaren signaalvertraging voor ON naar OFF en OFF naar ON overgangen beide 15 ms bedraagt. Om deze module te configureren als onderdeel van het SLC 500-systeem, moet deze worden geïntroduceerd in de hardwareconfiguratie van de RSLogix 500-software. Deze software is de gemeenschappelijke programmeersoftware voor de SLC 500-controllerserie.
