Ge Fanuc Ic697mdl750, Discrete Output Module, serie 90-70

Ge Fanuc Ic697mdl750, Discrete Output Module, 90-70 Serie

Productbeschrijving

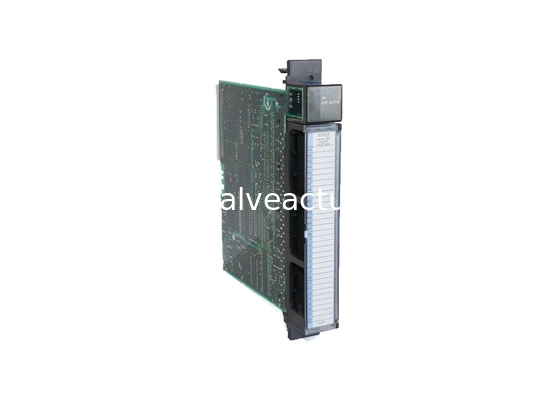

De GE Fanuc90-70 Serie module IC697MDL750 is een discrete output module die in staat is een potentieel grote instroom van input om te zetten in de gewenste output. De module heeft 32 uitgangen die zijn verdeeld in vier gezekerde groepen van elk 8 punten. Elk van deze punten is geclassificeerd op 24/48 Volt en een langdurige stroom van 0,5 ampère. Elk van de groepen met 8 punten heeft een totale capaciteit van 2 ampère, rekening houdend met dissipatieve factoren. Afhankelijk van de gebruikstijd en classificatie heeft elke IC697MDL750 ook een tijdelijke mogelijkheid om grote ingangsstromen te sturen. De uitgangsstroom van een IC697MDL750 is in staat om motorstarters, solenoïden, indicatoren en andere dergelijke apparaten van stroom te voorzien.

De LED-lampjes die aanwezig zijn op de bovenkant van de IC697MDL750 geven de toestand aan die heerst op verschillende locaties in het interne logische circuit. Bovendien wordt de aan- en uitstatus van de uitgangspunten ook aangegeven door LED's op de IC697MDL750.

Een IC697MDL750 module wordt geleverd met een sleutel die in de verpakking is inbegrepen. Deze sleutel moet worden gebruikt om de specificaties van de sleuf te wijzigen die de IC697MDL750 herbergt. Deze aanpassing van de sleuf is bedoeld om te voorkomen dat deze onjuist wordt gebruikt. De sleutel wordt bevestigd tijdens de eerste installatie van de IC697MDL750 en blijft in die positie tijdens elke daaropvolgende verwijdering van de module. Deze toevoeging kan echter gemakkelijk worden verwijderd als de behoefte zich voordoet.

Verschillende functies van de IC697MDL750 zijn onderhevig aan de configuratie door de gebruiker. De eerste dergelijke eigenschap zijn de input- en outputreferenties van de module die kunnen worden aangepast met behulp van een personal computer die Windows of MS-DOS-software draait. Dit proces wordt uitgevoerd via een SNP-poort of Ethernet TCP/IP. Verder kunnen de uitgangen van de IC697MDL750 door de gebruiker worden gemanipuleerd om uit te schakelen of in hun eerdere staat te blijven.

Technische specificaties

Technische informatie

Speiiticatie
