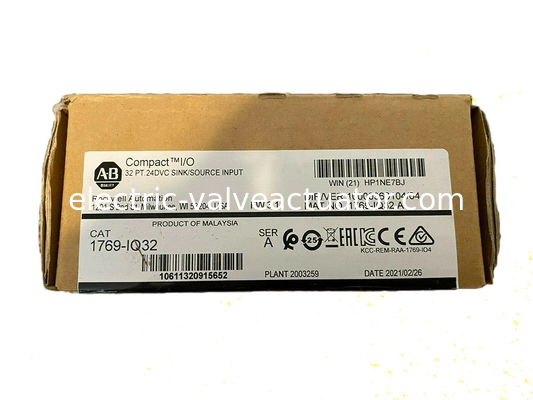

8ms Compact I/O Module 24VDC Ingang Allen Bradley 1769-IQ32

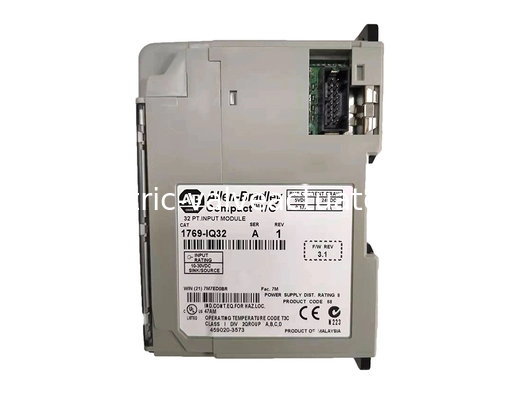

De AB Discrete Ingangsmodule met catalogusnummer 1769-IQ32 maakt deel uit van de Compact I/O-modulefamilie die compatibel is voor gebruik met MicroLogix 1500- en CompactLogix-controllers. Deze module beschikt met name over ingangskanalen met hoge dichtheid, aangezien deze tweeëndertig (32) 24VDC-ingangskanalen heeft die zowel sinking- als sourcing-bedradingsconfiguraties ondersteunen.

Deze module heeft een voedingsafstandclassificatie van Acht (8) modules. Dit betekent dat de module niet meer dan Acht (8) modules verwijderd van de voeding mag worden geïnstalleerd. Aangezien sommige CompactLogix-controllers de installatie van meer dan Acht (8) Compact I/O-modules ondersteunen, moet een toepasselijke voedingseenheid worden geïnstalleerd om te voldoen aan de voedingsvereisten van de 1769-HSC en andere Compact I/O-modules. De 1769-HSC volgt de installatiemethode van de bestaande CompactLogix-rack. Bij installatie in een CompactLogix I/O-uitbreidingsbank moet dezelfde voedingsafstandclassificatie worden nageleefd.

Deze module wordt geconfigureerd met behulp van de RSLogix 500-programmeersoftware bij gebruik met een MicroLogix 1500-controller en RSLogix 5000 of Studio 5000, afhankelijk van de firmwareversie van de gebruikte CompactLogix-controller.
Deze module heeft een bedrijfstemperatuurbereik van 0°C tot +60°C (32°F tot +140°F) en een opslagtemperatuur van -40°C tot +85°C (-40°F tot +185°F) met een bedrijfsvochtigheid van 0°C tot +60°C (32°F tot +140°F) en een bedrijfshoogte van 2000 meter (6561 voet). Hij heeft een bedrijfstrillingsclassificatie van 10 tot 500 Hz, 5G, 0,030 inch maximale piek-tot-piek en een bedrijfsschok van 30G bij paneelmontage en 20G voor DIN-rail gemonteerde module.
