AB 1746-NI4, -20 tot +20 MA (Of) -10 tot +10V DC, SLC 500 Analoog I/O-module

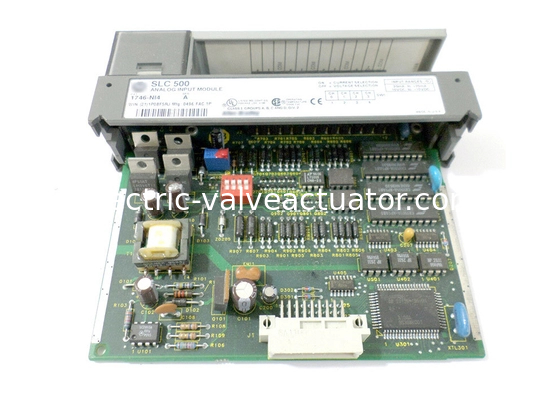

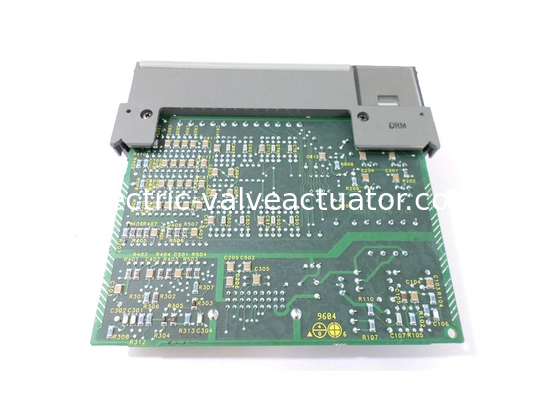

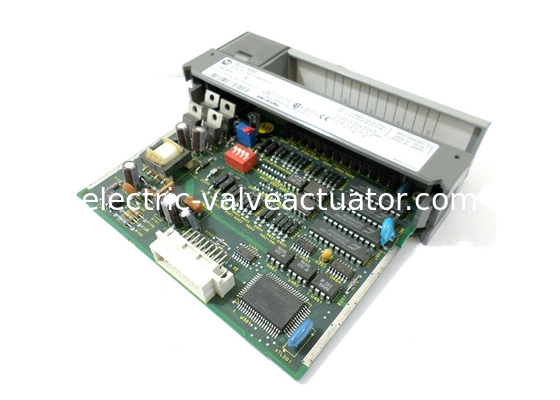

De Allen Bradley 1746-NI4 is een SLC 500 Vier (4) Kanaals Analoge Ingangsmodule. Het heeft door de gebruiker selecteerbare analoge kanalen voor spanning of stroom ter ondersteuning van meerdere bewakings- en besturingstoepassingen; het heeft een 16-bits resolutie en bevat een verwijderbare klemmenblok die aansluitingen biedt voor het analoge ingangskanaal. Dit kanaal kan worden aangesloten als een differentiële ingang. Er is een DIP-schakelaar op de printplaat om de ingangs- of stroomspanning te selecteren. De backplanestroom bij 5 Volt van deze module is 25 mA; bij 24 Volt is de stroom 85 mA. Voorzichtigheid is geboden om te voorkomen dat de spanningsbron wordt aangesloten zonder de zenderstroom, enz. op het kanaal dat is geconfigureerd voor stroomingang. Onjuiste modulewerking of moduleschade kan optreden.

De 1746-NI4 heeft standaard kabellengtes van 0.5, 1, 2.5 en 5.0 meter. De AIFM-connector van deze module is een 15-pins D-shell. De Allen Bradley 1746-NI4 heeft stroomlus ingangsspecificaties: het ingangsbereik is +/-20 mA (nominaal) en +/-30 mA (maximaal). De ingangsimpedantie is 250 Ohm met een resolutie van 1.22070 & µA per LSB en een geschatte verliesfoutdrift van +/-67 ppm/graden Celsius. De totale nauwkeurigheid bij 25 graden Celsius is +/- 0.365% van de volledige schaal, +/- 0.642% bij 60 graden Celsius. De totale nauwkeurigheidsdrift is +79 ppm/graad Celsius van de volledige schaal. Het ingangsspanningsbereik van de 1746-NI4 is +/-10 Volt DC -1 LSB. De impedantie is 1 mega Ohm. De nauwkeurigheidsdrift is +63 ppm/ graden Celsius van de volledige schaal. De resolutie is 305.176 & µV per LSB, met een verliesfoutdrift bij +/- 57 ppm/graad Celsius. De totale nauwkeurigheid bij 25 graden Celsius is +/-0.284% van de volledige schaal en +/-0.504% bij 60 graden Celsius.


De 1746-NI4 is een analoge ingangsmodule uit de SLC 500-serie van AB. Het beschikt over vier (4) differentiële niet-geïsoleerde ingangskanalen, individueel selecteerbaar voor spanning- of stroomingang. Selecteerbare ingangssignaalbereiken omvatten -20 tot +20 mA (of) -10 tot +10V dc.

Deze spanningsingang is configureerbaar met behulp van RSLogix 500 programmeersoftware. Met behulp van de software kunnen hardwareconfiguratie, gegevenstabellen en instructies die nodig zijn voor de werking die voor de module is bedoeld, worden geconfigureerd en toegewezen voor de analoge ingangsmodule.

De module werkt door het analoge ingangssignaal om te zetten via de Delta–Sigma Modulatie met een bereik van -16.384 tot +16.384 voor stroomingang en -32.768 tot +32.767 voor spanningsingang. De geconverteerde gegevens kunnen worden verwerkt met behulp van een schaalalgoritme om de gemeten procesvariabele weer te geven. Deze schaling is een wiskundige formule die handmatig kan worden geïmplementeerd met behulp van rekenkundige instructies of met behulp van de Scale with Parameters Block (SCP)-instructie die in de programmeersoftware wordt meegeleverd. Beide methoden produceren dezelfde geschaalde uitvoer.

Deze module is compatibel met een vaste of modulaire hardwarestijl SLC 500-controller. De vaste hardwareversie van SLC 500 wordt geleverd met ingebouwde I/O-kanalen met beperkte uitbreidingsmogelijkheden. De modulaire hardware SLC 500 PLC beschikt over een volledig modulair en aanpasbaar systeem.

Deze module heeft een ingebouwde LED-indicator om de status van elk kanaal en de algemene status van de werking van de module aan te geven. Dit biedt een snelle modulediagnose die ook kan worden benaderd via de diagnostische interrupt van de controller. Dit rapportagesysteem maakt een snellere probleemoplossing mogelijk en verhoogt de beschikbaarheid van de module.
