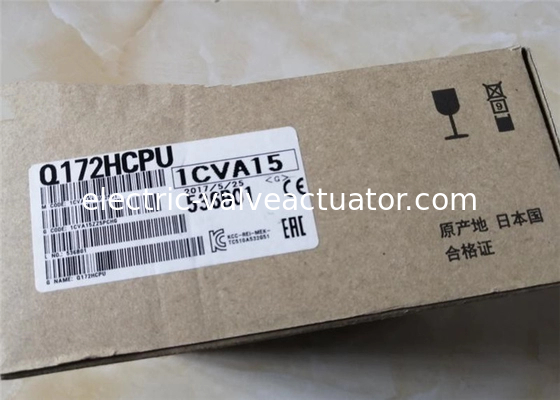

Q172HCPU Mitsubishi Universal Model Redundant Power Supply Module

De Mitsubishi Q172HCPU is een Motion Programmable Logic Controller (PLC) CPU-eenheid uit de MELSEC-Q QnU-serie, ontworpen voor geavanceerde multi-as bewegingsbesturing in industriële automatiseringssystemen. Het functioneert als een gespecialiseerde bewegingscontroller die op dezelfde basiseenheid kan worden geïnstalleerd als een algemene PLC CPU, waardoor complexe, snelle en zeer nauwkeurige gesynchroniseerde besturing van maximaal 8 assen mogelijk is via het SSCNET III high-speed seriële communicatienetwerk. Het is ontworpen voor toepassingen die geavanceerde bewegingsprofielen vereisen, zoals interpolatie en elektronische nokfuncties.

• Hoge-snelheid Multi-As Besturing: In staat om maximaal 8 assen gelijktijdig te besturen, met ondersteuning voor geavanceerde interpolatiefuncties, waaronder lineaire interpolatie (tot 4 assen), circulaire interpolatie (2 assen) en helixinterpolatie (3 assen).
• Hoge-snelheid Netwerkintegratie: Gebruikt SSCNET III glasvezelnetwerk voor aansluiting op servo-versterkers. Dit biedt snelle communicatie (snelheidsopdrachtuitvoer tot 50 MPPS), immuniteit tegen ruis en kan over lange afstanden (tot 800 meter) worden uitgebreid.
• Diverse Besturingsmodi: Ondersteunt verschillende besturingsmethoden, waaronder PTP (Point-to-Point) besturing, snelheidsbesturing en positie-opvolgingsbesturing, waardoor het aanpasbaar is aan een breed scala aan geautomatiseerde machines.
• Meerdere Programmeertalen: Biedt flexibiliteit met ondersteuning voor verschillende programmeertalen, afhankelijk van de toepassing, zoals Motion SFC, speciale opdrachten, EIA-taal (G-code) en robottaal (MELFA-BASIC IV).
• Compact en Robuust Ontwerp: Beschikt over een compacte vormfactor ontworpen voor backplane/rack montage, met een bedrijfstemperatuurbereik van 0°C tot +55°C, geschikt voor industriële omgevingen.

Als een kerncomponent van Mitsubishi's Q-serie PLC-systeem is de Q172HCPU gebouwd met industriële materialen om duurzaamheid en betrouwbare werking in veeleisende fabrieksomstandigheden te garanderen. Het is ontworpen voor backplane/rack montage en vereist een 5V DC voeding van een speciale Q-serie voedingseenheid. De module bevat een USB-connector voor eenvoudige aansluiting op programmeertools.

• Industriële Robotica: Voor het besturen van robotarmen met precieze trajectplanning.
• Verpakkingsmachines: Maakt snelle, gesynchroniseerde bewegingen mogelijk in vul-, afdekkings- en etiketteermachines.
• Machinegereedschap: Biedt nauwkeurige multi-as besturing voor CNC-bewerkingen, snijden en boren.
• Apparatuur voor Halfgeleiderfabricage: Zorgt voor ultra-precieze positionering en handling in productie- en inspectieprocessen.

(*1) Q172EX-S2 kan niet worden gebruikt in SV13 en SV43.
(*2) Dit is het geval bij gebruik van een incrementele synchrone encoder (SV22 gebruikt). Bij gebruik van een handmatige pulsgenerator is slechts één module toegestaan.
(*4) In totaal kunnen maximaal 8 handmatige pulsgeneratoren en synchrone encoders worden gebruikt.
