4WEH-reeks-Solenoïde stelde de Richtingkleppen van de Kleppen Richtingcontrole in werking

4WEH-reeks-Solenoïde stelde de Richtingkleppen van de Kleppen Richtingcontrole in werking

KENMERKEN

• Kleppen worden gebruikt om het begin, het einde en de richting van een vloeibare stroom te controleren die.
• Elektrohydraulische verrichting (WEH), hydraulische verrichting (WH)
• Voor subplates die opzetten, porting vormt het patroon aan DIN 24 340 A, ISO 4401 en cetop-RP 121 H
• De lente of druk-gecentreerd, de lente of hydraulische compensatie
• Nat-speld gelijkstroom of AC facultatieve solenoïden.
• Hand facultatieve opheffing,

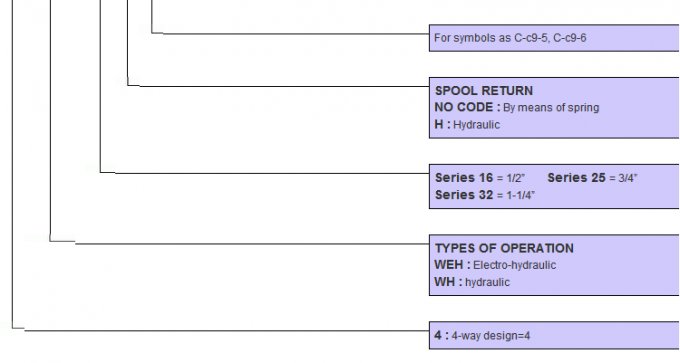

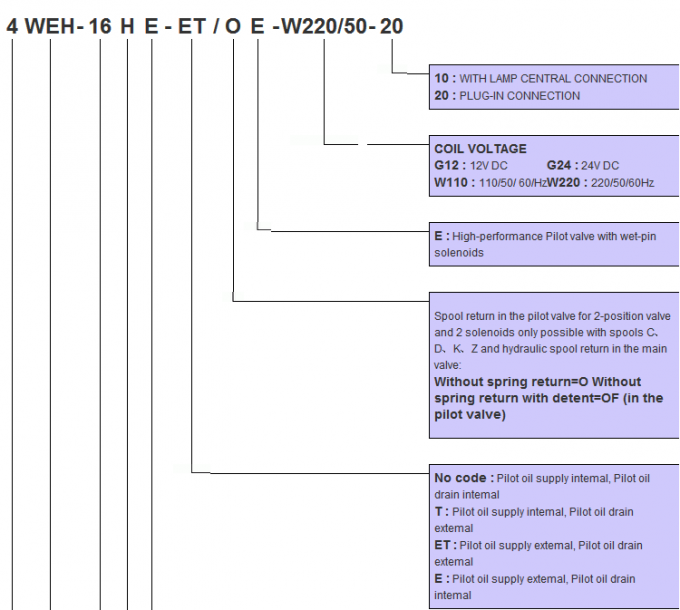

HOE TE OPDRACHT TE GEVEN TOT

FUNCTIONELE BESCHRIJVING

• De kleppen van type WEH zijn richtingspoelkleppen met elektrohydraulische verrichting.
• Zij controleren het begin, het einde en derection van een vloeibare stroom.

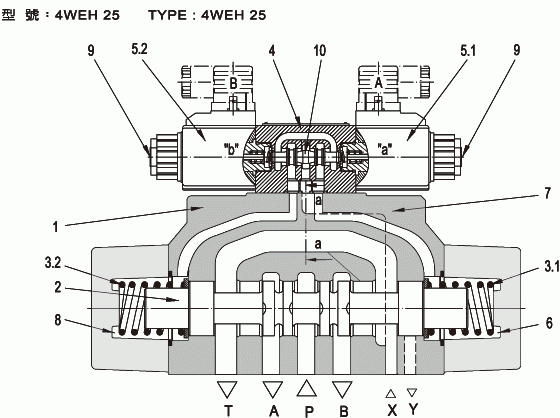

• De richtingkleppen bestaan fundamenteel uit de belangrijkste klep met huisvesting (1), hoofdcontrolespoel (2), de één of twee terugkeerlentes (3,1) en (3,2) en de controleklep (4) met één of twee solenoïden „a“ (5,1) en /or“ B“ (5,2).
• De belangrijkste controlespoel (2) wordt in de belangrijkste klep gehouden in de neutrale of in aanvankelijke positie of door de lentes of door middel van druk.
• In de aanvankelijke positie, worden de twee de lentekamers (6) en (8) verbonden met de tank zonder druk via de controleklep (4). De controleklep wordt voorzien van proefvloeistof via de proeflijn (7). De proefolielevering kan of intemal of extemal zijn (extemal via haven X). Wanneer de controleklep in werking wordt gesteld, b.v. wordt de solenoïde „a“, de proefspoel (10) verplaatst naar de linkerzijde en zo is de lentekamer (8) pressureised met proefdruk. De lentekamer (6) blijft unpressurised.
• De proefdrukhandelingen op de linkerkant van de belangrijkste controle spoelen (2) en duwen het tegen de lente (3,1). Als aconsequence, worden de havens P aan B en A aan T verbonden in de belangrijkste klep.
  Wanneer de solenoïde de-energized, keert de proefspoel naar zijn aanvankelijke positie terug (uitzondering: detented spoel). De lentekamer (8) wordt leeggemaakt aan tank.
  De proefolie wordt verdreven van de de lentekamer via de controleklep in het y-kanaal.
  De proefolielevering en het afvoerkanaal zijn intern of extermal (extemal via haven Y)
  Een facultatieve handopheffings (9) pemits proefspoel (10) dat moet worden in werking gesteld zonder de solenoïde te activeren.
