Ondergedompelde Petrochemische de Pomp Sluwe Reeks Op hoge temperatuur van het Proces Centrifugaalwater

Product type-beschrijving:

De SLUWE reekspomp is verticaal type, enig-zuiging ondergedompelde pomp in één stadium, en het geloste middel is zij. Het pompontwerp is met API610-norm, VS4-pomptype in overeenstemming.
Deze reeks pompen wordt ontworpen strikt overeenkomstig de norm in termen van pompsteun, dragende regeling, reserveinterface, het koelen en het wassen, holtestructuur enz. Het plan redelijk, verbetert de universaliteit van componenten, vermindert onderhoudstijd en de aantallen of de types van vervangstukken, reservetemperatuur, trilling, druk het testen interface, verbeteren het niveau van intelligent toezicht op de pomp en verbeteren de coëfficiënt van de materiaalbetrouwbaarheid.

Parameters:

Norm: API610
Capaciteit: 2.5~2600 m3/h
Hoofd: ~260m
Druk: 1.6~2.5MPa
Temperatuur: - 20ºC ~+125ºC

De reeks pompen keurt speciaal ontwerp goed, kan voor het vervoer van diverse media in diverse soorten ruwe voorwaarden worden gebruikt; het kan ook worden gebruikt om normale of op hoge temperatuur vloeistof dichtbij zinkputkuil met open mond of gesloten drukvat te vervoeren.

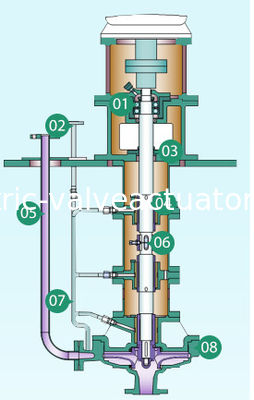

Dwarsdoorsnedediagram:

1.With dragende zetel, gemakkelijk om aspositie van de rotor aan te passen; vet gesmeerde dragende structuur; deze structuur is eenvoudig, veilig en betrouwbaar.
2.External de spoelende pijp, wordt extern schoon middel gebruikt om het glijden het dragen te spoelen, die lagers maakt in goede smeringsvoorwaarde lopen.
3.Seal de kamer contacteert niet met de pomp. De verpakkingsverbinding, mechanische verbinding kan volgens gebruikersvereisten worden geselecteerd verkiezen om vluchtig gas van het middel te verhinderen die zich verspreiden.
4.Multi-punt ondersteunende glijdende dragende structuur; dragen die is met de API610-vereisten in overeenstemming uit elkaar plaatsen.
5.Discharge de pijp is VS4-structuur; geen drukmiddel tussen steunkolom en de verbinding. Hoge hydraulische efficiency.
6.Thread, de structuur van de kokeras: hoge coaxiale graad, het nauwkeurige plaatsen, betrouwbare transmissietorsie.
7.Self-spoelend wordt de lijn, pompend middel van de vloed die van de pompafzet het dragen glijden, pompend middel vereist schoon om te zijn en heeft een bepaalde gladheid om dragende smering te verzekeren.
8.Pump het lichaam wordt in het leven geroepen aangezien 1.6~2.5MPa, de inham met de filter, de pomp aan filtermedia kan worden verbonden. De inham kan aan netto filter worden verbonden, en het pompende middel wordt gefiltreerd.
