| VCES: | 1200V | IC nom: | 1500A |
|---|---|---|---|
| ICRM: | 3000A | Toepassingen: | Motoraandrijving |
| Hoog licht: | hoge machts igbt module,eupec igbt module |
||

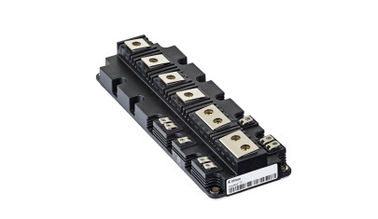

PrimePACK™3+modulewithTrench/FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Potentiële Toepassingen
• UPS-systemen
• Hoge machtsconvertors
• Zonnetoepassingen
• Motoraandrijving
Elektroeigenschappen
• Tvj op = 175°C
• Uitgebreide werkende temperatuur Tvj op
• Onverslaanbare robuustheid
• Geul IGBT 5
• Hoog kort:sluitenvermogen
Mechanische Eigenschappen
• Pakket met CTI>400
• Hoge machtsdichtheid
• Hoge macht en thermisch het cirkelen vermogen
• Hoge creepage en ontruimingsafstanden
IGBT-Omschakelaar
Maximum Geschatte Waarden
| Collector-zender voltage | Tvj = 25°C | VCES | 1200 | V |
| Ononderbroken gelijkstroom-collectorstroom | TC = 100°C, maximum Tvj = 175°C | IC nom | 1500 | A |
| Herhaalde piekcollectorstroom | tP = 1 Mej. | ICRM | 3000 | A |
| Poort-zender piekvoltage | VGES | +/-20 | V |
Kenmerkend Waarden min. type. max.
| Collector-zender verzadigingsvoltage | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Gezeten VCE | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
| Het voltage van de poortdrempel | IC = 41,0 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
| Poortlast | VGE = -15 V… +15 V, VCE = 600V | QG | 7,15 | µC | ||
| Interne poortweerstand | Tvj = 25°C | RGint | 0,6 | Ω | ||
| Inputcapacitieve weerstand | F = 1 Mhz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | N-F | ||
| Omgekeerde overdrachtcapacitieve weerstand | F = 1 Mhz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | N-F | ||
| De collector-zender sneed stroom af | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | BEVRIEST | 5,0 | mA | ||
| Poort-zender lekkagestroom | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | Na | ||
| De tijd van de inschakelenvertraging, aanleidinggevende lading | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
td | 0,26 0,28 0,28 |
µs µs µs |
||
| Stijgingstijd, aanleidinggevende lading | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
RT | 0,16 0,17 0,18 |
µs µs µs |
||
| De tijd van de productvertraging, aanleidinggevende lading | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
td weg | 0,51 0,56 0,59 |
µs µs µs |
||
| Dalingstijd, aanleidinggevende lading | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tf | 0,09 0,11 0,13 |
µs µs µs |
||
| Het verlies van de inschakelenenergie per impuls | IC = 1500 A, VCE = 600 V, LS = 30 NH VGE = ±15 V, di/dt = 7900 A/µs (Tvj = 175°C) RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eeuwigheid | 120 180 215 |
mJ mJ mJ |
||
| Het verlies van de productenergie per impuls | IC = 1500 A, VCE = 600 V, LS = 30 NH VGE = ±15 V, du/dt = 2750 V/µs (Tvj = 175°C) RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
mJ mJ mJ |
||
| Sc-gegevens | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 175°C |
ISC | 5600 | A | ||
| Thermische weerstand, verbinding tegen geval | Elke IGBT/per IGBT | RthJC | 19,5 | K/kW | ||
| Thermische weerstand, geval tegen heatsink | elke IGBT/per IGBT λPaste = 1 W (m·K)/λgrease =1 W (m·K) |
RthCH | 12,5 | K/kW | ||
| Temperatuur in de omschakelingsomstandigheden | Tvj op | -40 | 175 | °C |
