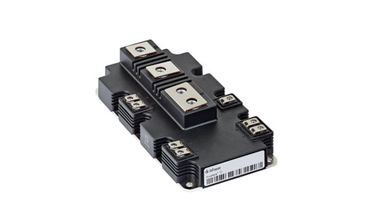

De Automobieligbt aandrijving van de de convertorsff1200r12ie5 Motor van de de Modules Hoge macht van Infineon Technologies
Typische Toepassingen
• Hoge machtsconvertors
• Motoraandrijving
• UPS-systemen
Elektroeigenschappen
• Uitgebreide werkende temperatuur Tvj op
• Hoog kort:sluitenvermogen
• Onverslaanbare robuustheid
• Tvj op = 175°C
• Geul IGBT 5
Mechanische Eigenschappen
• Pakket met CTI>400
• Hoge machtsdichtheid
• Hoge macht en thermisch het cirkelen vermogen
• Hoge creepage en ontruimingsafstanden
IGBT-Omschakelaar
Maximum Geschatte Waarden
Collector-zender voltage | Tvj = 25°C | VCES | 1200 | V |
Ononderbroken gelijkstroom-collectorstroom | TC = 80°C, maximum Tvj = 175°C | IC nom | 1200 | A |
Herhaalde piekcollectorstroom | tP = 1 Mej. | ICRM | 2400 | A |
Poort-zender piekvoltage | VGES | +/-20 | V |
Kenmerkend Waarden min. type. max.
Collector-zender verzadigingsvoltage |
IC = 1200 A, VGE = 15 V Tvj = 25°C IC = 1200 A, VGE = 15 V Tvj = 125°C IC = 1200 A, VGE = 15 V Tvj = 175°C |
Gezeten VCE |
1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
Het voltage van de poortdrempel | IC = 33,0 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
Poortlast | VGE = -15 V… +15 V, VCE = 600V | QG | 5,75 | µC | ||
Interne poortweerstand | Tvj = 25°C | RGint | 0,75 | Ω | ||
Inputcapacitieve weerstand | F = 1 Mhz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 65,5 | N-F | ||
Omgekeerde overdrachtcapacitieve weerstand | F = 1 Mhz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 2,60 | N-F | ||
De collector-zender sneed stroom af | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | BEVRIEST | 5,0 | mA | ||
Poort-zender lekkagestroom | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | Na | ||
De tijd van de inschakelenvertraging, aanleidinggevende lading | IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
td | 0,20 0,23 0,25 |
µs µs µs |
||
Stijgingstijd, aanleidinggevende lading | IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
RT | 0,16 0,17 0,18 |
µs µs µs |
||
De tijd van de productvertraging, aanleidinggevende lading | IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
td weg | 0,48 0,52 0,55 |
µs µs µs |
||
Dalingstijd, aanleidinggevende lading | IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
tf | 0,08 0,11 0,13 |
µs µs µs |
||
Het verlies van de inschakelenenergie per impuls | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25°C VGE = ±15 V, di/dt = 6000 A/µs (Tvj = 175°C) Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
Eeuwigheid | 80,0 120 160 |
mJ mJ mJ |
||
Het verlies van de productenergie per impuls | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25°C VGE = ±15 V, du/dt = 2800 V/µs (Tvj = 175°C) Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
Eoff | 130 160 180 |
mJ mJ mJ |
||
Sc-gegevens | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 175°C |
ISC | 4000 | A | ||
Thermische weerstand, verbinding tegen geval | IGBT/per IGBT | RthJC | 28,7 | K/kW | ||
Thermische weerstand, geval tegen heatsink | IGBT/per IGBT λPaste=1W/(m·K)/λgrease=1W/(m·K) |
RthCH | 22,1 | K/kW | ||
Temperatuur in de omschakelingsomstandigheden | Tvj op | -40 | 175 | °C |
