Van de de Trillingsbescherming van IP66 30Vdc de Zender RS485 JM-B-39

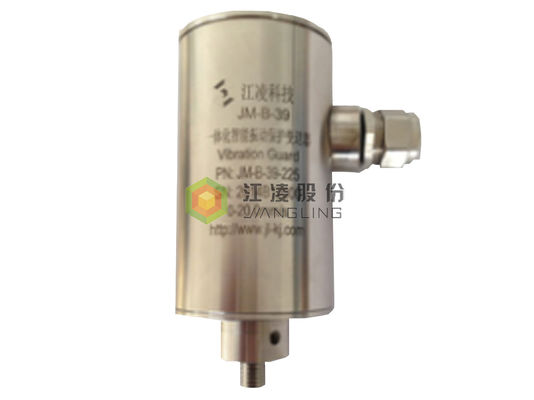

JM-B-39 de Geïntegreerde intelligente zender van de trillingsbescherming

Algemeen 一,

JM-B-39 is de geïntegreerde intelligente zender van de trillingsbescherming een geïntegreerde, intelligente, de beschermingszender van de hoog-beschermingstrilling. Het kan 4-20 mA huidige signaaloutput verstrekken, die aan de trillingssnelheid of de omvang van de dragende struik of de dragende zetel van de roterende machines evenredig is. Tegelijkertijd, kan het schakelaaroutput op twee niveaus, TDM-signaaloutput, enz. ook verstrekken. Het verzamelt automatisch trillingssignalen op de machine en gebruikt de omgezette analoge signalen in PLC, van DCS en DEH-systemen, enz.

二, Functie

1. Met een hoge graad van intelligentie, parameter realiseert het plaatsen de raadsverrichting.

2. Het is hoogst geïntegreerd, gemakkelijk te installeren en te zuiveren, geschikt voor online controle op lange termijn, en vereist onderhoud geen ter plaatse.

3. Hoofdzakelijk gebruikt om de trilling van roterende machines (d.w.z., tegeltrilling) te meten.

4. De secundaire output van de alarmschakelaar.

5. Met huidige analoge output 4-20mA.

6. Met TDM-interfaceoutput.

7. Plaats willekeurig het alarm en de gevaarlijke waarden.

8. Met zelf-controlefunctie.

9. Met alarm zelfsluitende functie.

10. Met grote van de waarde automatische geheugen en vraag functies.

11. Het is geschikt voor gebruik in plaatsen die explosiebescherming en hoge bescherming vereisen.

三, Technische Parameters

1. Weergavemodus: LEIDENE digitale buisvertoning

2. Metingskanaal: enig kanaal

3. Metingswaaier: 0 ~ 20.0mm/s (gebrek), 0 ~ 100.0mm/s kunnen binnen het werkingsgebied worden aangepast

4. Gevoeligheid: 0,0 tot 20,0 mm/s (gebrek) ±5%, breedbandrms (de wortel betekent - vierkant)

[4mA is gelijk aan 0,0 mm/s en 20mA is gelijk aan 20,0 mm/s (gebrek)]

5. metingsnauwkeurigheid: ±1%FS @25℃

6. Frequentiegebied: 10Hz ~ 1KHz

7. outputhaven: (1) huidige output: 4~20mA (lading ≤1KΩ)

(2) Secundaire schakelaaroutput: 2A 30VDC of 0.5A 125VAC

(3) TDM-schakelaaroutput

(4) RS485-Communicatie (facultatieve) interfaceoutput

8. het werk temperatuur: - 25℃ ~ +70℃

. voeding 9: 18 ~ 30 Vdc (typische 24Vdc)

10.Protection niveau: IP66

11.Power consumptie: <> 8W

12.Weight: 0,5 kg

13.Dimension: 60 mm (DIA) × 113 mm (H)

14.Material: SS

15.Mounting draad: M10 Intern ingepast gat

四, Ordegids:

Geef opdracht tot Nr.	Metingswaaier A	Opzettende scew B	Breid kabel C uit
JM-B-39	1: 10.0mm/s 2: 20.0mm/s * 3: 40.0mm/s 4: 50.0mm/s 5: 25.0mm/s 6: 30.0mm/s n: speciaal vereiste	1: M10×1.0×10 (L) 2: M10×1.5×10 (L) * n: speciaal vereiste	1: 2m metaalbeveiliging 2: 5m metaalbeveiliging 3: 10m-metaalbeveiliging 4:2m niet metaalbeveiliging 5: 5m geen metaalbeveiliging * 6: niet het metaalbeveiliging van 10m n: speciaal vereiste

Nota: De specifieke vereisten zouden voor speciale modelselectie moeten worden verstrekt
