Trilling Controle en Foutenanalyse Systeem

JM-B-6E op-LineVibration Controle en Foutenanalyse Systeem

Het systeem omvat intelegent gegevens collecter, omhoog-vlakke analysecomputer (engneering post), controle en foutenanalyse systeemsoftware, en netwerksysteem.

JMB-B-6Eintelegent het gegeven wordt collcter gebruikt voor fieldsignalacpuisition, gegevensopslag en voorbehandeling. Elke intelegent gegevens collecter hebben twee input van de wederzijds-tribunefase en 8vibration of analoge input. Accoring aan thenumber van vereist measuning punten van het materiaal, zou verscheidene intelegent gegevens collecter kunnen worden gebruikt.

De omhoog-vlakke computer (techniekpost) heeft een systeem met hoge capaciteit van de computeropslag. Het is het toezichtmateriaal van de responsiblefor lopend staat, trillingsanalyse, historisch gegevensbestand en opslagbeheer, foutenanalysiscapabilities.

Controle en fout de software van het analyaiasysteem wordt in werking gesteld op de omhoog-vlakke computer (ingenieurspost). Het kan in werking gestelde materiaalvoorwaarde controle, trillingsanalyse, gegevensbestandbeheer, faultdiagnosis, motie het in evenwicht brengen en netwerkmededelingen zijn.

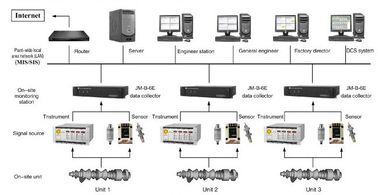

De collectoren van Intelegentgegevens en de techniekposten worden aangesloten door Ethermet, tegelijkertijd kan de techniekpost conecte aan MIS/SIS-netwerk door een schakelaar, die voor het gemak van tplant leiding is en de tachnical bemanning aan geschikt de verrichtingsvoorwaarden van het materiaal en kent om scientifiv besluit te nemen.

systeemeigenschappen

1.Open-systeemontwerp

JM-B-6E heeft de ideeën van een volledig open systeemontwerp, worden de modulaire softwaresystemen van het hardwarezand ontworpen overeenkomstig gebruikersbehoeften aan flexibele configuratie.

Goede scalability, het is gemakkelijk die het systeem volgens het aantal uit te breiden controle van doelstellingen en de controle van voorwerp canbe van één enkel materiaal aan veelvoudige equipment.monitoring-signalen wordt uitgebreid kan van slechts trillingsparameter worden uitgebreid om parameters en andere paramentrs te verwerken.

Het kan easyily met het elektrische centralecomputersysteem (DCS, MIS, SIS) en achineve gegevens het delen communiceren

Baseerde een tachnology van Internet/van het Intranet om het gebruik van bestaande LAN te vergemakkelijken, kunnen WAN en het telefoonnetwerk aresources een installatie-vlak controlerend het netwerkcentrum van de eenhedenstaat worden gebouwd.

systeemfuncties

1.Real-tijd controle en alarm

Astrilling controlemateriaal in real time, tegeltrilling, snelheid, displacement.state van uitbreidingsdefference.

Het perceel van de de parametersbar van de materiaalverrichting en het diagram van de materiaalsimulatie.

De pasfrequentie van de Epuipmenttrilling disply.

De monitor die van de trillings magnitute tendens plot.optional piont van de veranderingstendens van de trillingsomvang meten.

Tijd en roterende snelheidsvertoning.

Vertoning van Equipement de werkende sttus.

Alarmfunctie in twee stadia voor elk trillingssignaal, status de in real time van het alarmkanaal diaply, rood voor alarm, geel voor gevaar.

De statusrecognization van het fase contorl signaal.

2.Historical gegevensopslag

De vormen van de signaalgolf van gegevens van dag tot dag van materiaal de dynatic vubration en de belangrijke kenmerken van trillingsgegevens zullen worden opgeslagen.

Automatisch registrerend de originele golfvormen en vibrationcharactors, volgens het roterende tarief van de snelheidsverandering, wanneer het materiaal gainingor verliezende snelheid (het beginnen of het sluiten), om een belangrijk gegeven te bouwen libraryof het materiaal is.

De gegevens van het trillingskarakter door elk worden opgeslagen die kanaliseren met inbegrip van:

Pas frequencemagnitute, intensiteit/hiaatvoltage (Wervelstroomsensoren)

1/2X, 1X, 2X Harmonische omvang en 1X Harmonische fase.

De steunen van werkende gegevens en hiatorical gegevens, maken het mogelijk om belangrijke gegevens voor off-line analyse te halen.

3.The ongeval het herinneren aan en de opslag van alarmdossiers

Registrerend het laatste 100 alarm, macht-offs-drijf en herstellend informatie, met inbegrip van de naam van het testen van punten, tijd van alarm en disalarm, roterende snelheid, pasfrequentie en alarmststus aan.

Alarmerende lijstvertoning.

Wanneer het draaien van vorm zal een gewone staat aan een alarmstaat, het systeem automatisch aan een wijze van de noodsituatieopname, increasingf opnamedichtheid draaien, zullen de gegevens van het trillingskarakter zich en de originele golf vormen before and after het alarmpunt worden opgeslagen.

4.Statements druk

Al controle en analyse perceel heeft de voorproeffunctie.

De historische gegevens van het trillingskarakter, de bereikende en verliezende snelheidsgegevens maken een lijst van druk functon.

De drukfunctie van de alarmlijst.

5.Parameter configuratie

de online functies van parameterconfiquration.

De configuratie van de kanaalinformatie functioneert, inculding: kanaalnaam, sensortype, moeilijke situatierichting, volledige maatwaarde, alarmlogboek het opslaan.

Flexibele opstelling van de controle en het in kaart brengen parameters.

De configuraties van de rapportdruk.

6.Historical het beheer van de gegevensbibliotheek

De historische trillingsgegevens tijdens het begin en de sluitingen zullen speciaal beheerd worden, kunnen zij aan trillingscontrole en pradi ctive onderhoud nuttig zijn.

Herinnerend aan de trillingsstatus die verscheidene begin en sluitingen suring, kan analysepercelen verstrekken simiar aan het online controlesysteem.

Bij Gegevensbestand OUery, die diagnisisteken halen van de trillingsfout, die de verschillende materiaaltrilling vergelijken tijdens verscheidene begin en sluitingen, kan een basis voor foutendiagnose worden gevormd.

De classificatie van het hiatorical gegevensbeheer (waveform.vibration-kenmerken, het landen speeddata, alarmgegevens, ect.). Aan acilitateonderzoeken, vertoning, drukverklaringen en functies.

7.Viration foutenanalyse

JM-B-6E het systeem heeft echte materiaal voorbijgaande status en alarmstaus - de analysefuncties van de tijdtrilling. Er is type twaalf van de percelen van trillingsgegevens: de bars, gegevens maken van, de gegevensperceel van het tijddomein, spectrue perceel, het perceel van het axispoor, portiersplannen, het perceel van de tendensanalyse, polair perceel, staakkaart, fallsplot, 2D hoospecttum, het perceel van het axicentrum een lijst.

Configuratie van de Suppportings de online parameter.
