Magnetoelectric IP65-Sensor sz-6 van de Trillingssnelheid Reeks sz-6A sz-6G

Magneto-elektrische IP65 trillingssnelheidssensor SZ-6 SZ-6A SZ-6G-serie

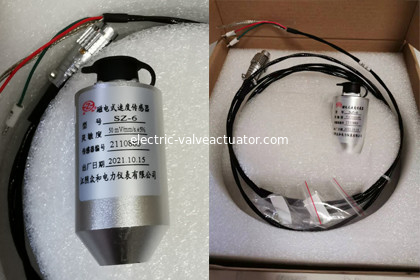

SZ-serie magneto-elektrische trillingssnelheidssensor SZ-6 SZ-6A SZ-6G Zhonghe

Systeemkenmerken:

SZ-serie magneto-elektrische snelheidssensor is een traagheidssensor.Het maakt gebruik van het magneto-elektrische inductieprincipe om het trillingssignaal om te zetten in een spanningssignaal, dat evenredig is met de waarde van de trillingssnelheid.Het kan worden gebruikt om de trilling van lagervoetstuk, behuizing of constructie te meten (absolute trilling ten opzichte van traagheidsruimte).Het wordt direct buiten de machine geïnstalleerd en is handig in gebruik en onderhoud.

Belangrijkste functionele kenmerken:

◎ Het uitgangssignaal is evenredig met de trillingssnelheid, waarbij rekening kan worden gehouden met de trillingsmeetvelden van hoge frequentie, gemiddelde frequentie en lage frequentie.

◎ Sensoren uit de SZ-serie hebben een lagere uitgangsimpedantie en een betere signaal-ruisverhouding.Er zijn geen speciale vereisten voor uitgangsstekkers en kabels, wat handig in gebruik is.

◎ Het sensorontwerp annuleert de bewegende elementen met wrijving, dus het heeft een goede flexibiliteit en kan kleine trillingen (0,01 mm) meten.

◎ De sensor heeft een bepaalde anti-laterale trillingscapaciteit (niet meer dan 10 g piekwaarde).

◎ Het kan worden gebruikt om de trilling van lagervoetstuk, behuizing of structuur te meten (absolute trilling ten opzichte van traagheidsruimte).Het wordt direct buiten de machine geïnstalleerd en is handig in gebruik en onderhoud.

Technische parameters

1. Het uitgangssignaal is evenredig met de trillingssnelheid, waarbij rekening kan worden gehouden met de trillingsmeetvelden van hoge frequentie, gemiddelde frequentie en lage frequentie.

2. Sensoren uit de SZ-serie hebben een lagere uitgangsimpedantie en een betere signaal-ruisverhouding.Er zijn geen speciale vereisten voor uitgangsstekkers en kabels, wat handig in gebruik is.

3. Bij het ontwerp van de sensor is het bewegende element met wrijving geëlimineerd, dus het heeft een goede flexibiliteit en kan kleine trillingen (0,01 mm) meten.

4. De sensor heeft een bepaald anti-lateraal trillingsvermogen (niet meer dan 10g piekwaarde).

5. Het kan worden gebruikt om de trilling van lagervoetstuk of omhulsel of structuur te meten (ten opzichte van de trilling van traagheidsruimte).Het wordt direct buiten de machine geïnstalleerd, wat buitengewoon handig is voor gebruik en onderhoud.

6. De schaal keurt het laserlasproces van roestvrijstalen schaal goed en het beschermingsniveau kan IP65 bereiken.

Gevoeligheid

SZ – 2:30mV/mm/s, fout is ± 5%;

SZ – 6: 50mV/mm/s, fout is ± 5%;

SZ-4V en SZ-4H: 28,5 mV/mm/s, met een fout van ± 5%;

SZ-6G: gevoeligheid optioneel (standaard: 50mV/mm/s, fout: ± 5%);

Testomstandigheden: (temperatuur 20 ℃ ± 5 ℃, gemeten bij 80 Hz, snelheid 10 mm/s)

■ Amplitudelimiet: ≤ 2000 μM (piek tot piek);

■ Frequentiebereik: SZ-2, SZ-6, SZ-6G: (10~500) Hz;SZ-4V, SZ-4H: (4~1000) Hz;

■ Grote versnelling: 10g;

■ Meetrichting: SZ-2 (verticaal of horizontaal), SZ-6 (verticaal of horizontaal), SZ-6G (verticaal of horizontaal) SZ-4V (verticaal type), SZ-4H (horizontaal type)

■ Bedrijfsomgevingstemperatuur: (- 30~120) ℃;

■ Relatieve vochtigheid: ≤ 95% RH (niet-condenserend);

■ Werkomgeving: er is geen sterk magnetisch veld en corrosieve gassen en vloeistoffen in de buurt.

■ Algemene afmetingen: Φ achtentwintig × 76 (mm);

■ Gewicht: ongeveer 200 g.

■ Installatiemethode: SZ-serie magneto-elektrische snelheidssensor gebruikt een M10 in het middelste gat aan de onderkant van de sensor × 1 schroefbevestiging.
