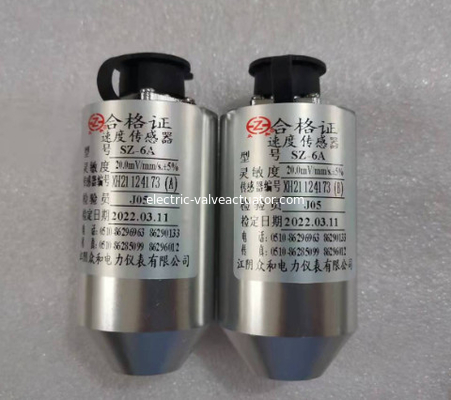

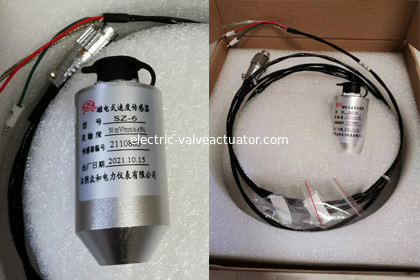

SZ Sensor Zhonghe sz-6 sz-6A sz-6G van de Reeks de Elektromagnetische Snelheid

1 OVERZICHT
SZ sensor van de reeks wordt de elektromagnetische snelheid gebruikt om de dragende GLB-trilling van rotatingmachinery zoals turbines, compressoren, ventilators en pompen te meten. Het is een elektromagnetische sensoroutputsvoltage die door een bewegende rol magnetische lijnen snijden, zodat te hoeven het om geen macht bij het werkinstallatie andeasily te leveren.

2 BELANGRIJKE FUNCTIES
2.1 zijn outputsignaal is evenredig aan de trillingssnelheid, en het kan met de gebieds ofhigh-frequentie, met de middenfrequentie en met de trillingsmeting rekening houden met lage frekwentie.

2.2 de SZ reekssensoren hebben een lagere outputimpedantie en een betere signal-to-noise verhouding. De Withoutspecialvereisten op outputstoppen en kabels, het is makkelijk te gebruiken.

2.3 deze sensor annuleerde de componenten van de activiteitenwrijving in ontwerp, zodat is zijn flexibiliteit goed, u canmeasure de lichte trilling (0.0lmm).

2.4 de sensor heeft een bepaald anti-zijtrillingsvermogen (niet meer dan 10g-piek).

2.5 het kan worden gebruikt om de trilling van de lagerhuisvesting, de bijlage of de structuur (relatieve toabsolutetrilling van traagheidsruimte) te meten. Het kan direct op buiten de machine worden opgezet, is andmaintenance uiterst gemakkelijk.

3 SPECIFICATIES

3.1 gevoeligheid:

Sz-2: 30mV/mm/s, fout: + 5%;

Sz-6: 50mV/mm/s, fout 士 5%;

SZ-4V SZ-4H: 28.5mV/mm/s, fout +5%;

3.2 beproevingsomstandigheden: temperatuur 20C+5C (80Hz, snelheid 10mm/s) 3,3 Omvang: < 2000um="">

3.4 weergavekarakteristiek: SZ-2, SZ-: (10~500) Herz; Sz-4vsz-4H: (4~1000) Herz:

3.5 maximumversnelling: 10g;

3.6 het meten van richting: Sz-2 ((Horizontale) Verticaal of horizontalSZ-6 (Verticale of Horizontale) sz-4V (Verticale) sz-4H

3.7 gebruiksmilieu: (- 30 ~ 120) C.

3.8 relatieve vochtigheid <95>

3.9 verrichtingsmilieu: Geen correderende stof, geen sterk magnetisch veld in het omringen:

3.10 afmetingen: 35x 77 (mm).

3,11 Gewicht: ongeveer 200g.

3.12 installeer: SZ reeks de elektromagnetische type snelheidssensor bij de bodem van de sensor centerhole met een M10x1 wordt bevestigd schroeft.
