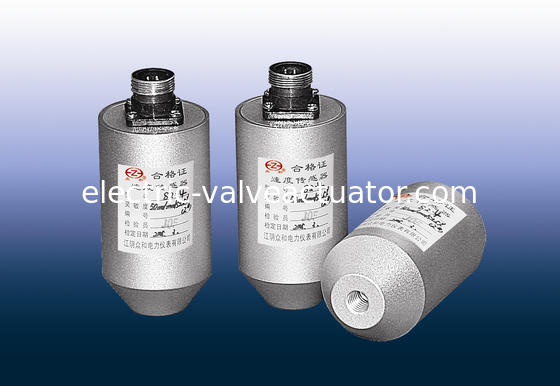

Sz-4 sensor van de reeks magnetoelectric snelheid

Sz-4 is magnetoelectric snelheidssensor een traagheidssensor die het principe van magnetoelectric inductie gebruikt om trillingssignalen in voltagesignalen om te zetten, die aan de waarde van de trillingssnelheid evenredig zijn. Deze sensor kan worden gebruikt om mechanische trillingen met snelheden zo te meten laag zoals 5Hz.

HOOFDspecificatie

1. Het outputsignaal is evenredig aan de trillingssnelheid, die de gebieden van de trillingsmeting van hoge frequentie, middelgrote frequentie kan in evenwicht brengen, en met lage frekwentie.

2. De sz-4 reeksensensoren hebben lagere outputimpedantie en betere signal-to-noise verhouding. Er zijn geen speciale eisen die ten aanzien van outputstoppen en kabels, hen makkelijk te gebruiken maken.

3. Het ontwerp van de sensor elimineert wrijvings bewegende componenten, resulterend in goede flexibiliteit en de capaciteit om kleine trillingen (0.01mm) te meten.

4. De sensor heeft een bepaalde capaciteit om zich tegen zijtrilling (niet te verzetten groter dan 10g-piek)

TECHNISCHE PARAMETERS

■Gevoelig: 50mV/mm/sec±5%;

Testmethode: (de temperatuur 20℃±5℃, bij 80Hz, snelheid is 10mm/s)

■Omvanggrens: ≤2000μm (piek-piek);

■weergavekarakteristiek: (4~1000) Herz;

■Maximumversnelling: 10g;

■metingsrichting: (Verticale) sz-4V

(Horizontale) sz-4H

■Installatiemethode: Gebruik een M10 in het centrumgat bij de bodem van de bevestiging van de sensor× 1 schroef;

■Milieuvoorwaarden: stofdicht en vochtbestendig

■Gebruikstemperatuur: (- 30~120) ℃;

■Relatieve vochtigheid: ≤ 95% (niet het condenseren);

■Externe dimensies: Φ vijfendertig × 78mm;

■Gewicht: 200g.

Ordegids

Ordecode: (Verticale) sz-4V

(Horizontale) sz-4H

Installeer het Overzichtstekening van de schroeftekening
