Catalogusnummer

102684

Modelcode

NS2-160-NA

EAN

4015081025442

Productlengte/diepte

142 mm

Producthoogte

185 mm

Productbreedte

105 mm

Gewicht van het product

2.404 kg

Naleving

RoHS-conform

Certificeringen

IEC 60947-2
CSA (dossier nr. 22086)
CSA-gecertificeerd
UL 489
speciaal ontworpen voor Noord-Amerika
CSA-C22.2 nr. 5-09
UL/CSA
CSA (klasse nr. 4652-06)
UL (categoriecontrolenummer WJAZ)
UL (dossiernummer E148671)
CE-markering
IEC
UL-lijst

Wereldwijde catalogus

102684

Productspecificaties

Rating van de ampère

160 A

Standaardspanning

690 V - 690 V

Types van schakel van de schakelaar

N2

Kenmerken

Beschermingseenheid
Motordrijving optioneel

10.10 Temperatuurverhoging

Eaton zal de warmteafvoergegevens voor de apparaten verstrekken.

10.11 Kortsluiting

De specificaties voor de schakelinstallatie moeten worden nageleefd.

10.12 Elektromagnetische compatibiliteit

De specificaties voor de schakelinstallatie moeten worden nageleefd.

10.13 Mechanische functie

Het hulpmiddel voldoet aan de voorschriften, mits de informatie in de instructiebrief (IL) wordt gevolgd.

10.2.2 Corrosiebestendigheid

Voldoet aan de eisen van de productnorm.

10.2.3.1 Verificatie van de thermische stabiliteit van omhulsels

Voldoet aan de eisen van de productnorm.

10.2.3.2 Controle van de weerstand van isolatiematerialen tegen normale warmte

Voldoet aan de eisen van de productnorm.

10.2.3.3 Weerstand van insulaten tegen abnormale hitte/vuur door interne elektrische effecten

Voldoet aan de eisen van de productnorm.

10.2.4 weerstand tegen ultraviolette (UV) straling

Voldoet aan de eisen van de productnorm

10.2.5 Liften

Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.

10.2.6 Mechanische inslagen

Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.

10.2.7 Opschriften

Voldoet aan de eisen van de productnorm.

10.3 Beschermingsgraad van de samenstellingen

Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.

10.4 Vrije ruimtes en kruipafstanden

Voldoet aan de eisen van de productnorm.

10.5 Bescherming tegen elektrische schokken

Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.

10.6 Inbouw van schakeltoestellen en -onderdelen

Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.

10.7 Interne elektrische circuits en verbindingen

Dat is de verantwoordelijkheid van de panelenbouwer.

10.8 Verbindingen voor externe geleiders

Dat is de verantwoordelijkheid van de panelenbouwer.

10.9.2 Stromsterkte in de frequentie van het vermogen

Dat is de verantwoordelijkheid van de panelenbouwer.

10.9.3 Impulspanning weerstaan

Dat is de verantwoordelijkheid van de panelenbouwer.

10.9.4 Beproeving van behuizingen van isolatiemateriaal

Dat is de verantwoordelijkheid van de panelenbouwer.

Verontreinigingsgraad

3

Montage methode

Vastgesteld
Montage van DIN-rails (top-hat-rails) optioneel
Ingebouwde apparatuur, vaste ingebouwde techniek

Warmteafvoer van apparatuur, stroomafhankelijk

24.35 W

Omgevingstemperatuur - max.

70 °C

Omgevingstemperatuur - min

-25 °C

Omgevingstemperatuur van opslag - max.

70 °C

Omgevingsopslagtemperatuur - min

-40 °C

Nominale stroom (Iu)

250 A

Overzicht
Specificaties
Financiële middelen
102684
Reeksnummer STBN2250404054414

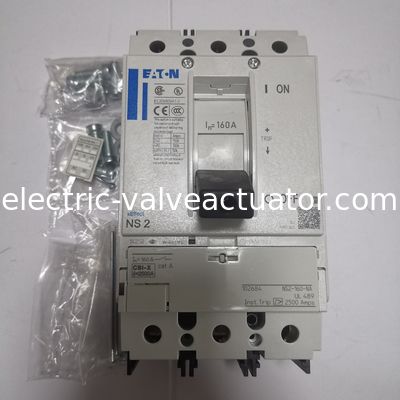

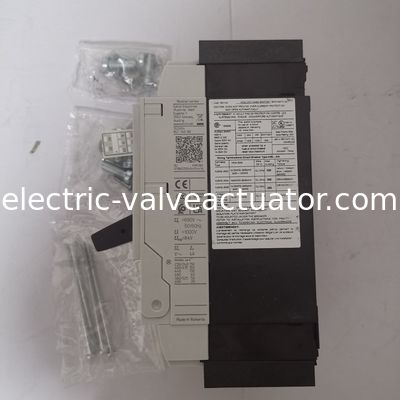

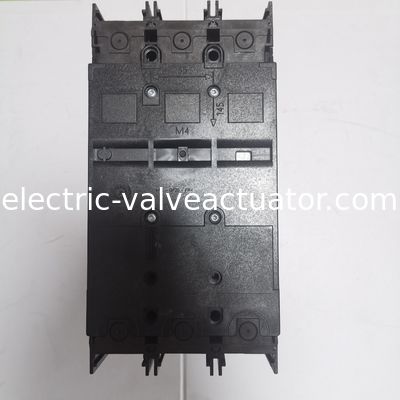

Eaton Moeller-serie NZM - Gemaakte case-circuitbreaker.
Algemene specificaties
Productnaam
Eaton Moeller serie NZM gegoten koffer schakelaar
Catalogusnummer
102684
Modelcode
NS2-160-NA
EAN
4015081025442
Productlengte/diepte
142 mm
Producthoogte
185 mm
Productbreedte
105 mm
Gewicht van het product
2.404 kg
Naleving
RoHS-conform
Certificeringen
IEC 60947-2
CSA (dossier nr. 22086)
CSA-gecertificeerd
UL 489
speciaal ontworpen voor Noord-Amerika
CSA-C22.2 nr. 5-09
UL/CSA
CSA (klasse nr. 4652-06)
UL (categoriecontrolenummer WJAZ)
UL (dossiernummer E148671)
CE-markering
IEC
UL-lijst
Wereldwijde catalogus
102684
Productspecificaties
Rating van de ampère
160 A
Standaardspanning
690 V - 690 V
Types van schakel van de schakelaar
N2
Kenmerken
Beschermingseenheid
Motordrijving optioneel
10.10 Temperatuurverhoging
Eaton zal de warmteafvoergegevens voor de apparaten verstrekken.
10.11 Kortsluiting
De specificaties voor de schakelinstallatie moeten worden nageleefd.
10.12 Elektromagnetische compatibiliteit
De specificaties voor de schakelinstallatie moeten worden nageleefd.
10.13 Mechanische functie
Het hulpmiddel voldoet aan de voorschriften, mits de informatie in de instructiebrief (IL) wordt gevolgd.
10.2.2 Corrosiebestendigheid
Voldoet aan de eisen van de productnorm.
10.2.3.1 Verificatie van de thermische stabiliteit van omhulsels
Voldoet aan de eisen van de productnorm.
10.2.3.2 Controle van de weerstand van isolatiematerialen tegen normale warmte
Voldoet aan de eisen van de productnorm.
10.2.3.3 Weerstand van insulaten tegen abnormale hitte/vuur door interne elektrische effecten
Voldoet aan de eisen van de productnorm.
10.2.4 weerstand tegen ultraviolette (UV) straling
Voldoet aan de eisen van de productnorm.
10.2.5 Liften
Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.
10.2.6 Mechanische inslagen
Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.
10.2.7 Opschriften
Voldoet aan de eisen van de productnorm.
10.3 Beschermingsgraad van de samenstellingen
Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.
10.4 Vrije ruimtes en kruipafstanden
Voldoet aan de eisen van de productnorm.
10.5 Bescherming tegen elektrische schokken
Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.
10.6 Inbouw van schakeltoestellen en -onderdelen
Niet van toepassing, aangezien de gehele schakelinstallatie moet worden geëvalueerd.
10.7 Interne elektrische circuits en verbindingen
Dat is de verantwoordelijkheid van de panelenbouwer.
10.8 Verbindingen voor externe geleiders
Dat is de verantwoordelijkheid van de panelenbouwer.
10.9.2 Stromsterkte in de frequentie van het vermogen
Dat is de verantwoordelijkheid van de panelenbouwer.
10.9.3 Impulspanning weerstaan
Dat is de verantwoordelijkheid van de panelenbouwer.
10.9.4 Beproeving van behuizingen van isolatiemateriaal
Dat is de verantwoordelijkheid van de panelenbouwer.
Verontreinigingsgraad
3
Montage methode
Vastgesteld
Montage van DIN-rails (top-hat-rails) optioneel
Ingebouwde apparatuur, vaste ingebouwde techniek
Warmteafvoer van apparatuur, stroomafhankelijk
24.35 W
Omgevingstemperatuur - max.
70 °C
Omgevingstemperatuur - min
-25 °C
Omgevingstemperatuur van opslag - max.
70 °C
Omgevingsopslagtemperatuur - min
-40 °C
Nominale stroom (Iu)
250 A
Stroomstroom (Iu) (UL 489 csa 22.2 nr. 5.1)
250 A
Aantal hulpcontacten (wisselcontacten)
0
Aantal hulpcontacten (normaal gesloten contacten)
0
Aantal hulpcontacten (normaal open contacten)
0
Verander van positie
I, +, 0
Grade van bescherming
In het gebied van de HMI-inrichtingen: IP20 (basisbeschermingstype)
IP20
Richting van het inkomende aanbod
Zoals vereist
Elektrische aansluiting van het hoofdcircuit
Schroefverbinding
Levensduur, mechanisch
20000 verrichtingen
Overspanningscategorie
III.
Beschermingsgraad (IP), voorzijde
IP66 (met draaiend handvat voor de deurkoppeling)
IP40 (met isolatieomgeving)
Beschermingsgraad (beëindigingen)
IP00 (afsluitingen, faseisolator en bandterminal)
IP10 (terminal van de tunnel)
Aantal palen
Driepolige
Terminalcapaciteit (koperband)
Min. 2 segmenten van 16 mm x 0,8 mm bij de achterste aansluiting (geperst)
Maximaal 10 segmenten van 16 mm x 0,8 mm aan de doos
Maximaal 10 segmenten van 24 mm x 0,8 mm bij de achterste aansluiting (geperst)
Maximaal 8 segmenten van 15,5 mm x 0,8 mm (2x) aan de einddoos
Min. 2 segmenten van 9 mm x 0,8 mm aan de eindkant van de doos
NA: maximaal 10 segmenten van 16 mm x 0,8 mm bij de achterste aansluiting (geperst)
NA: min. 2 segmenten van 16 mm x 0,8 mm bij achterste aansluiting (geperst)
Levensduur, elektrisch
10000 bewerkingen bij 415 V AC-1
7500 werkzaamheden bij 690 V AC-1
10000 bewerkingen bij 400 V AC-1
6500 werkzaamheden bij 400 V AC-3
5000 bewerkingen bij 690 V AC-3
6500 werkzaamheden bij 415 V AC-3
Functies
Ontkoppelingen/hoofdschakelaars
Type
Schakelaar-ontkoppeling
Bijzondere kenmerken
IEC/EN 60947-2: schakelaars zonder overstroom (CBI-X) met hoofdschakelaarkenmerken en isolatie-kenmerken volgens IEC/EN 60204.
Nominale stroom = nominale continue stroom: 160 A
Toepassing
van een breedte van niet meer dan 50 mm
Stand van de aansluiting voor het hoofdstroomcircuit
Voorzijde
Nominale bedrijfsstroom voor gespecificeerde warmteafvoer (In)
160 A
Verlies van vermogen
24.3 W
Totale onderbrekingstijd bij kortsluiting
< 10 ms
Instelling voor kortcircuitsluiting zonder vertraging - max
2500 A
Instelling voor kortcircuitsluiting zonder vertraging - min
2500 A
Terminalcapaciteit (koperbusbalk)
NA: min. 16 mm x 5 mm rechtstreeks bij aansluiting aan de achterzijde van de schakelaar
Max. 24 mm x 8 mm rechtstreeks bij aansluiting aan de achterzijde van de schakelaar
M8 bij achterste schroefverbinding
Min. 16 mm x 5 mm rechtstreeks bij aansluiting aan de achterzijde van de schakelaar
NA: M8 bij achterste schroefverbinding
NA: max. 20 mm x 5 mm rechtstreeks bij aansluiting aan de achterzijde van de schakelaar
Terminalcapaciteit (koperen vaste geleider/kabel)
6 mm2 - 16 mm2 (2x) bij de doos
NA: 6 AWG (1x) bij tunnelterminal
10 mm2 - 16 mm2 (1x) bij de doos
4 mm2 - 16 mm2 (2x) rechtstreeks aan de achterzijde van de schakelaar
10 mm2 - 16 mm2 (1x) rechtstreeks aan de achterzijde van de schakelaar
16 mm2 (1x) aan het eindpunt van de tunnel
NA: 12 - 6 AWG (1x) bij de boxterminal
NA: 12 - 6 AWG (1x) rechtstreeks bij de achterkant van de schakelaar
Terminalcapaciteit (aluminium vaste geleider/kabel)
10 mm2 - 16 mm2 (2x) rechtstreeks aan de achterzijde van de schakelaar
10 mm2 - 16 mm2 (1x) rechtstreeks aan de achterzijde van de schakelaar
16 mm2 (1x) aan het eindpunt van de tunnel
Terminalcapaciteit (koperstrenggeleider/kabel)
6 mm2 - 25 mm2 (2x) bij de doos
25 mm2 - 185 mm2 (1x) rechtstreeks aan de achterzijde van de schakelaar
10 mm2 - 70 mm2 (1x) bij de doos
25 mm2 - 185 mm2 (1x) bij eenholtunnelterminal
NA: 4 - 350 AWG/kcmil (1x) bij de boxterminal
NA: 4 - 350 AWG/kcmil (1x) bij een tunnelterminal met één gat
25 mm2 - 70 mm2 (2x) rechtstreeks bij aansluiting aan de achterzijde van de schakelaar
Terminalcapaciteit (aluminiumstrenggeleider/kabel)
25 mm2 - 185 mm2 (1x) bij eenholtunnelterminal
25 mm2 - 35 mm2 (2x) rechtstreeks aan de achterzijde van de schakelaar
25 mm2 - 35 mm2 (1x) rechtstreeks aan de achterzijde van de schakelaar
Type handvat
Rockerhefboom
Instelling van korte vertragingstroom (Isd) - max.
0 A
Instelling van korte vertragingstroom (Isd) - min
0 A
Instelling van de onmiddellijke stroom (II) - max.
2500 A
Instantane stroominstelling (II) - min
2500 A
Aantal bewerkingen per uur - max.
120
Instelling van de overbelastingstroom (Ir) - max.
0 A
Instelling van de overbelastingstroom (Ir) - min
0 A
Nominaal kortsluitingsvermogen Ics (IEC/EN 60947) bij 230 V, 50/60 Hz
150 kA
Nominaal kortsluitingsvermogen Ics (IEC/EN 60947) bij 400/415 V, 50/60 Hz
150 kA
Nominaal kortsluitingsvermogen Ics (IEC/EN 60947) bij 440 V, 50/60 Hz
130 kA
Nominaal kortsluitingsvermogen Ics (IEC/EN 60947) bij 525 V, 50/60 Hz
37.5 kA
Nominaal kortsluitingsvermogen Ics (IEC/EN 60947) bij 690 V, 50/60 Hz
5 kA
Nominale capaciteit voor kortsluiting Icm bij 400/415 V, 50/60 Hz
330 kA
Nominale capaciteit voor kortsluiting Icm bij 440 V, 50/60 Hz
286 kA
Nominale capaciteit voor kortsluiting Icm bij 525 V, 50/60 Hz
105 kA

Nominale capaciteit voor kortsluiting Icm bij 690 V, 50/60 Hz

53 kA

Standaardterminals

Schroefterminal

Optioneel

Box terminal verbinding aan de achterzijde tunnel terminal

Nominale werkspanning Ue (UL) - max.

600 Y / 347 V

Nominale capaciteit voor het maken van kortsluitingen Icm bij 240 V, 50/60 Hz

330 kA

Nominale impulsstandspanning (Uimp) bij hulpcontacten

6000 V

Nominale impulsstandspanning (Uimp) bij de belangrijkste contacten

8 000 V

Nominale isolatiespanning (Ui)

1000 V wisselstroom
