ZH3000-serie Φ11mm 9-meter lange Eddy-stroomsensor voor meting van axiale verplaatsing bij rotatiesnelheidsbewaking

ZH3000-serie Φ11mm 9-meter lange Eddy-stroomsensor voor meting van axiale verplaatsing bij rotatiesnelheidsbewaking

Merknaam:	Zhonghe
Modelnummer:	ZH3000Φ11
MOQ:	1
Prijs:	Negotiations

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Detectiebereik:

4 mm

Serie:

ZH3000

Bedrijfstemperatuur:

20 (°C)

Sensortype:

Wervelstroom

Verpakking Details:

Nieuwe originele doos

Markeren:

9 meter lange wervelstroomsensor

Φ11mm sonde rotatiesnelheidssensor

Axiale verplaatsingsmeting Verplaatsingssensor

Productbeschrijving

ZH3000-serie Φ11 (50) 9-meter Eddy Current Sensor Probe

Geavanceerde sensor voor de meting van de axiale verplaatsing voor toepassingen op industriële roterende machines

Productoverzicht

De sensoren voor wervelstroom van de serie ZH3000 combineren geavanceerde prestaties met onderlinge uitwisselbaarheid van componenten.met hoge dichtheid DIN-spoorgeïsoleerde montagebeugels die 50% ruimte besparen in vergelijking met traditionele schroefmontage. Compatibel met API 670 (4e editie) en gecertificeerd voor gevaarlijke omgevingen met ExiaIICT2~T6 explosiebestendige classificaties.

Systeemconfiguratie

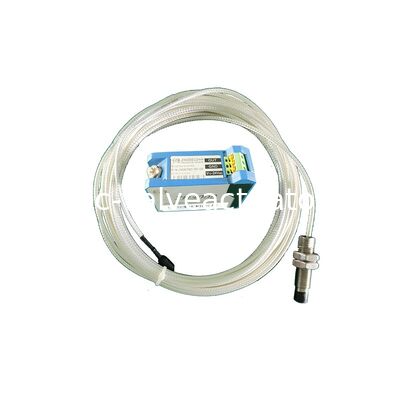

Het eddy current sensorsysteem ZH3000 bestaat uit drie hoofdcomponenten:

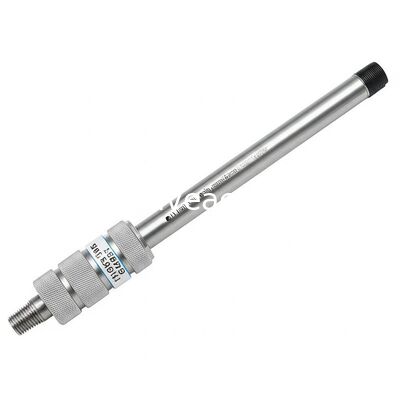

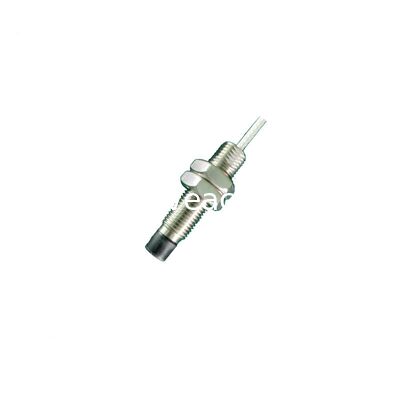

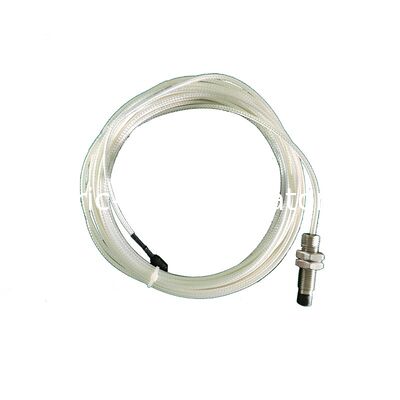

ZH3000 Probe:Verkrijgbaar in Φ8 mm, Φ11 mm en Φ25 mm met een kabellengte van 1 m of 0,5 m
Verlengkabel ZH3000:SMA-zelfvergrendelende stopjes met oliebestendige bescherming, verkrijgbaar in lengtes van 4 m, 4,5 m, 8 m en 8,5 m

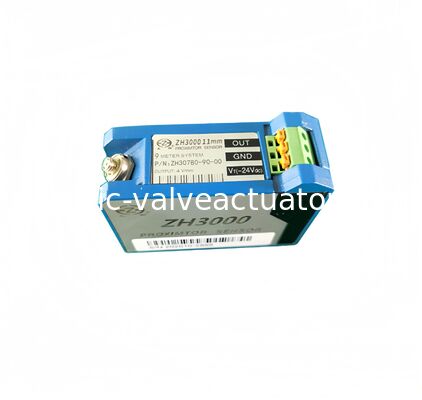

ZH3000 voorversterker:Kernsysteemcomponent met oscillatie-, detectie-, filter- en versterkingscircuits

Technische specificaties

Parameter	ZH3000 Φ8mm	ZH3000 Φ11mm	ZH3000 Φ25 mm
Probeerdimeter (mm)	8	11	27.1
Statisch lineair bereik (mm)	2	4	12.7
Statische gevoeligheid (V/mm)	8	4	0.8
Frequentie-respons	(0 ∼ 15 kHz)	(0 ¢ 8) kHz	(0 ∼3) kHz
Meetbereik: middenpuntkloof (mm)	1.8	3	9
Meetbereik: middenspanning (V)	- 10	- 10	- Zeven.08

Algemene specificaties

Stroomvoorziening:(-20 ~ 26) Vdc

Energieverbruik:12-15mA

Werktemperatuur:Voorversterker: -30°C~+70°C, Probe: -40°C~+150°C

Opbergtemperatuur:Voorversterker: -35°C~+100°C, Probe: -40°C~+177°C

Bescherming van de behuizing:IP20 of hoger

Systemkabellengte:5 m of 9 m in totaal

Hoogtegrens:< 2000 m

Mechanische eigenschappen

Proefmateriaal:Polyphenyleensulfide (PPS)

Housingmateriaal:1Cr18Ni9Ti roestvrij staal

Kabelmateriaal:Coaxieel afgeschermd met FEP-buitenste behuizing

Verbindingsmateriaal:met een breedte van niet meer dan 50 mm

Voorversterkermateriaal:ADC12

Tensile sterkte van de sonde:Maximaal 30 kg tussen de beschermende dekking en de behuizing

Minimale buigradius van de kabel:25.4 mm (30 mm voor pantserkabel)
